商品信息

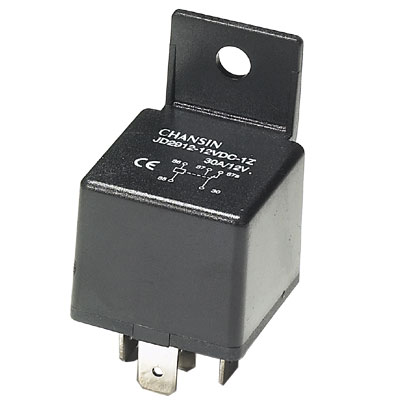

规格:28*28*23.7 品牌:创星产地:浙江省型号:JD2912

触点形式	1H(1A), 1Z(1C)
接触电阻	100mΩ (1A 6VDC)
触点材料	Silver Alloy 银合金
触点负载(阻性)	40 A 14VDC
切换电流	40 A
切换功率	640 W
切换电压	75 VDC
机械寿命	1×10⁷次
电气寿命	5×10⁴次

性能参数

绝缘电阻	100MΩ, 500VDC

介质耐压

触点与线圈间	750VAC 1min
断开触点间	500VAC 1min

动作时间

Max: 12ms

释放时间	Max: 10 ms

线圈温升(在额定电压下)

Max: 60℃

温度范围

-40℃～+85℃

冲击

稳定性	98m/s²
强度	980m/s²

振动	双振幅:1.5mm　10～55Hz

湿度

35%～85%RH

温度范围

-40% +85℃

引出端形式

印制板引出端和快速连接引出端

重量

封装方式

塑封型和非塑封型

线圈参数

额定线圈功率

1.6W 1.8 W

线圈规格表 1.6W

额定电压VDC	动作电压VDC	释放电压VDC	电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

线圈规格表 1.8W

额定电压VDC	动作电压VDC	释放电压VDC	电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	23±10%
9	6.3	0.9	10.8	51±10%
12	8.4	1.2	14.4	90±10%
24	16.8	2.4	28.8	360±10%
36	25.2	3.6	43.2	810±10%
48	33.6	4.8	57.6	1440±10%

产品标记

标记示例	JD2912 - 12VDC-1H S D H P
继电器型号	JD29: 带靠背 JD19: 无靠背
弹片形式	无:　簧片　　　12:　弹簧
线圈电压	6 9 12 24 36. 48VDC
触点形式	1H:一组常开 1Z:一组转换
封装方式	S: 塑封型无: 非塑封型
触点材料	无: AgSn02 D：AgCdO
线圈功率	(无) L: 1.6 W H: 1.8 W
引出端形式	无: 快速连接引出端 P: 印制板引出端 PCB
