(spi flash,eeprom 24c系列,93c系列) SPI700A+使用说明书

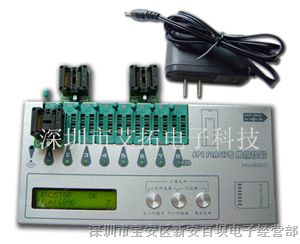

一、 产品简介:

1. 本编程器使用从SDMMC 卡读取文件并编程的*的编 程方式,省去制作母片的步骤;同时也可以工作于1 到7 的IC 拷贝模式.

2. 软件自动升级,通过在SDMMC 卡中放入功能升级文件完 成对产品软件的更新,添加对新型号IC的支持.

3. 本机提供一个以 “Versatile” 命名的万用IC 型号对 于大多数IC 在以卡为数据源时都可以使用此型号拷 贝.

4. 方便的文件上传功能,直接把SPI Flash 和24C系列及93C系列中数据保存到 SDMMC 卡.

5. 累计拷贝成功的IC 数目显示功能,方便批量生产计数.

二、 功能说明: 提示: A、母片的放置位置在【P&B】即8 号IC 座. B、 拷贝的数据源:如果您插卡则数据源为卡,否则为母片. C、 下文中提到的“同时按两个按键”是指在*个按键按 下后保持不松,再按下第二个键(即只要出现两个按键在 某一时刻都处于按下状态).

按键功能:

1. 确定自动: 在空闲状态按此键开始自动拷贝,工作的顺序为(擦除→编程 →校验),如果在此过程中检测到错误对应IC 的指示灯将点亮(如 果使用母片则其指示灯为常亮). 校验结束后显示屏右下角将显示累计拷贝成功的IC 数目,每 次使用“文件选择”功能后计数将清*.

2. 下一个软验(校验): 在空闲状态按此键开始校验,如果在此过程中检测到错误对应 IC 的指示灯将点亮(如果使用母片则其指示灯为常亮). “校验”功能不影响拷贝成功IC 计数.

3. 上一个拷贝: 在空闲状态按此键开始拷贝,拷贝前本机将检测芯片是否为 空,如果不为空则进行擦除.拷贝完成后如果当前文件是*次 进行拷贝,将进行校验以排出文件损坏的问题.在此过程中检测 到错误对应IC 的指示灯将点亮(如果使用母片则其指示灯为常 亮). 拷贝结束后显示屏右下角将显示累计拷贝成功的IC 数目,每 次使用“文件选择”功能后计数将清*.

 4. 文件选择: 在空闲状态并已经插卡同时按【下一个】和【上一个】键将进 入【文件选择】模式,此时显示屏*行显示按【确定】键将执 行的命令,显示屏第二行显示根目录,或上一次使用过的文件名. *行显示状态包括: "Enter DIR":按【确定】进入当前目录 "Select file":按【确定】选择当前文件作为编程的数据源 "UP.." :按【确定】返回上一级目录 在【文件选择】模式使用【下一个】或【上一个】键浏览当前 目录内文件或目录,遍历文件夹后允许您返回上一级目录.想快 速返回上一级目录请同时按【下一个】和【上一个】键;想快速 返回根目录请同时按【下一个】和【确定】键.

5. IC 选择: 在空闲状态同时按【下一个】和【确定】键将进入【IC 选择】 模式,此时显示屏*行显示IC 型号,显示屏第二行提示信息. 使用【下一个】或【上一个】键找到您需要的IC 后按【确定】键 确定并退出到空闲状态.在【IC 选择】模式您可以同时按【下一 个】和【上一个】或【下一个】和【确定】键,快速在各个芯片生 产厂商间切换. 6. 上传文件取消: 在空闲状态并已经插卡同时按【上一个】和【确定】键屏幕显 示“File "FLASHPRO.BIN" will overlay?”提示根目录中的文件 “FLASHPRO.BIN”将被覆盖,此时按【确定】键将从母片位置读 取数据并保存到根目录中的文件“FLASHPRO.BIN”中. 如果在非空闲状态按此键将强制取消正在进行的工作返回空闲状态.

支持芯片:

由于各个厂商的IC的编程接口的统一,芯片支持只存在其容量不同问题.当使用*作为数据源时,这个容量的差异也就可以忽略了.因为我们*把整个文件写入IC 就可以了.因此我们提供一个以 “Versatile” 命名的IC 型号,您可以用它来拷贝*SPI Flash和EEPROM24C系列和93C系列芯片. 我们还提供以芯片容量命名的IC 型号,当使用母片和上传文件时*根据SPI FLASH芯片的容量选择即可。
