SLQ2智能双电源自动切换开关

概述

随着社会的发展，人们对供电*性要求也越来越高。很多场合用两路电源来*供电的*性，这就需要一种产品在两路电源之间进行*切换；本公司生产的MRQ2智能双电源自动切换开关就是为了满足这一种要求开发而设计。该产品具有自投自复和自投不自复两种切换功能。设计新颖、性能完善、**、自动化程度高、使用范围广的双电源自动切换产品。

适用范围

MRQ2系列智能双电源自动切换开关(以下简称切换装置)， 是本公司采用*新技术开发

的产品，适用于交流50/60Hz、额定工作电压400V，额定电流从6A—630A的双电源供电系统。在常用电源发生故障时，切换装置可以实现与备用电源或发电机的自动切换，以*供电的*性和*性。也可根据负载的需要进行两路电源之间的选择性切换。产品具有过载、欠压、短路、断相保护功能。*适用于消*、机场、电视台、医院、商场、银行、化工、冶金、高层建筑和军事设施等不允许断电的重要场所，作为*连续供电的重要电气装置。

*合标准

IEC 60947-1总则

IEC 60947-6-1（1989）《自动转换开关电器》

GB 14048.11

IEC 60947-2 GB14048.2《断路器》

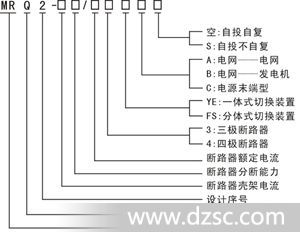

型号及含义

正常工作条件

周围空气湿度上限值不*过+40℃，下限值不*过-5℃，24h的平均值不*过+35℃。

安装地点的海拔高度不*过2000m。

大气的相对湿度在周围空气温度为+40℃时不*过50%，在较低的温度下，可以有较高的

湿度；*湿月的月平均温度为+25℃时，平均*大相对湿度为90%，并考虑到因湿度

变化发生在产品表面的凝露。

污染等级为Ⅲ级。

运行地点无强烈振动和冲击，无腐蚀金属和破坏*缘的有害气体，无严重尘埃，无导电

微粒和*危险物质，无强电磁场干扰。

MRQ2智能双电源自动切换开关快速选用表

注：Q1——控制常用电源的断路器。

Q2——控制备用电源的断路器。

切换动作*（0～30s，用户无*要求时出厂整定在3s）。

返回动作*（0～30s，用户无*要求时出厂整定在3s）。

切换装置较多用于电网中两路电源之间的切换，也可以用于电网与发电机之间两路电源的切换。在电网-发电机供电系统中，发电机一般作为备用电源，其它控制功能见表3：在电网电压低于7080%额定电压时，可自动启动发电机，当发电电源电压*正常（80%额定电压以上）时，接通发电电源。当电网电压恢复正常（*80%额定电压以上）后，经*的*后将负载电路从发电电源断开，自动返回到常用电源供电。

表3 电网-发电机自动切换装置控制功能

注：Q1——控制电网电源的断路器。

Q2——控制发电电源的断路器。

切换动作*（0~30s，用户无*要求时出厂整定在15s）。

返回动作*（0~30s，用户无*要求时出厂整定在3s）。

电源末端型：

当常用电源失压后，自动*断开常用电源断路器，合上备用电源断路器，当常用电源电压恢复后，*断开备用电源断路器，恢复常用电源供电。主要用于配电线路*末，供消*、风机、应急照明、供水等电路用。63W规格采用微断型断路器构成，*适合照明、小型电机控制设备。

负载线路中如发生过载或短路故障，由切换装置中的断路器自动脱扣，将负载电源切断。待用户排除故障后，按下控制模式中的“手动”键，对断路器进行再扣操作，再按下控制模式中的“手动”或“自动”控制形式，切换装置方可给负载供电（建议将控制器的控制模式设置在“自动”-“常用”-“自复”的工作状态）。

结构与工作原理

切换装置由三*或四*断路器作为电源主开关和带机械联锁的电动操作机构组成；

一台智能自动切换控制器：*合闸、欠压或断相保护等功能，可实现自动切换、选择性切换的控制；

一套*的机械联锁机构：以*两台断路器在切换过程中不会同时合闸；

一组电动操作机构：用以实现断路器的自动分合闸。本切换装置的电动操作机构均采用*新结构的电操机构，具有操作平稳*、操作力小等特点。

安装底板：对于一体式切换装置，机械联锁机构和控制器都安装在同一底板上。分体式切换装置则将控制器与底板分开，采用连接器连接，其*电缆的长度约2m；箱体式则将分体式切换装置的底板装入箱体中，将控制器安装在箱体的门板上，组合而成的成套切换装置。

N为常用电源，R为备用电源。QN为常用电源控制断路器，QR为备用电源控制断路器，

当选用手动状态时，可人为的选择两台断路器“合”与“分”，不具备自动切换功能。

当选用自动状态时，可根据当时使用电源进入自动控制状态。

当选用分断状态时，可将两台断路器*分断。

当选用手柄扳动状态时，*须要按下控制模式中的“分断”键，使其切断电源。此时可以使手柄扳动两台断路器“合”与“分”。

切换装置的原理动作框图如下图所示

主要技术参数

切换装置适用于额定工作电压A*00V的系统中；

自动控制器及电操机构的控制电压为AC230V；

切换装置的操作寿命（N-R-N循环）为5000次；

*小切换动作时间小于1～3s。

产品规格

注：M型断路器有690V

外型尺寸与安装尺寸

一体形：YEC(末端型)、YEA(电网-电网)、YEB(电网-发电机)型

外型尺寸与安装尺寸

控制器外形及安装尺寸见下图所示

分体形：FSA(电网-电网)、F*(电网-发电机)型

智能控制器LCD显示说明

NA，*，NC为常用电源指示；RA，RB，RC为备用电源指示。点亮时表示正常，闪（灭）表示欠压或断相；报警系统出故障时闪动或点亮同时发出报警声音，按控制模式中的“分

断”键可人为关闭报警声。常闪动时表示“脱扣”，点亮时表示欠压或断相。

智能控制器控制模式

常用键：可人为选择常用电源

备用键：可人为选择备用电源

自动键：则选择常用电源进入自动控制状态。

分断键：可使负载从常用电源和备用电源*分断

确认：（设置） （移动） （增加）返回（退出）4个键设置参数，确认 ▲ 输入*。

末进入设置参数或*输入状态，单按 ，▲返回；之其中一键，不予响应。新电路*次通电，自动生成以下默认参数；

默认*：9999

默认切换时间：

A，C型N→R1秒B型N→R15秒，R→N3秒（N为常用电源；R为备用电源）

63，100，225分断→R1秒，分断→N1秒，N或R→分断1秒

400，630，800分断→R2秒，分断→N2秒，N或R→分断2秒

智能控制器控制模式说明：

1.系统通电，单片机测常用电源（NA，*，NC）是否有电及是否缺相欠压，若*正常，则将系统负载切换到常用电源供电，若有不正常，则按以下表格对应情况处理。

2.在自动的状态下，常用电源，备用电源都正常时，则将常用电源投入运行，备用电源不启用，系统负载由常用电源供电。

3.当常用电源供电“脱扣”或备用电源供电“脱扣”，分断还可以分断常用电源或备用电源供电；

4.当常用电源不正常，单片机将检测当前预置工作状态，（自动，常用，备用，自复，不自复），和备用电源是否正常决定是否切换，启动备用电源。系统负载由备用电源供电。
