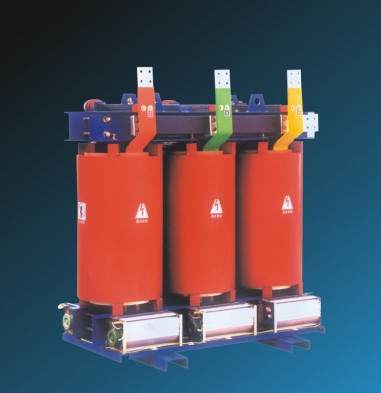

SCB9-100KVA 干式电力变压器

型号/规格：
SCB9-100KVA
品牌/商标：
衡变(中英文)
包装方式：
单件包装

发布询价信息

普通会员

企业名：上海衡变实业有限公司

类型：生产企业

电话： 0577-62635561

手机：13505874377

联系人：史小姐

QQ：

邮箱：1594925837@qq.com

地址：浙江温州乐清市翁阳工业区

产品分类

变压器(44)
∟ 干式电力变压器(28)∟ 其他变压器(16)

新品上架

商品信息 更新时间：2011-07-20

概述

    本系列产品采用薄层环氧树脂浇注来包封高、低压绕组的干式变压器，设计合理，工艺*，局部放电量小、噪音低,具有阻燃、自熄、*潮、散热性好，免维护，无污染等特点。
    铁芯及夹件表面经*护树脂*处理，外形美观。低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，*短路能力强。
    配置的低噪音冷却风机及智能温控仪使产品具有故障、*温报警、启停保护，并可实行微电脑远程监控功能。
    美观耐用的不锈钢外壳，对变压器作进一步的*保护，*护等级达IP20及IP23。★IP20可*直径大于12m固体导物进入,为带电部分提供*屏障； ★：Ip23兼具*与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。另外,可提供设计其他*护等级或材料的保护外壳。该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。

执行标准

GB6450-1986　　　　GB/T10228-1997
GB/T1094-1996　　　GB4208-1993
根据用户要求可提供在*使用条件下运行的变压器。

型号及其含义

正常使用条件

1.海拔高度不*过1000m 户内
2.环境温度：*高气温+40℃
3.*高日平均气温+30℃
4.*高年平均气温+20℃
5.气温-5℃

外型尺寸

SC(B)9-30~2500/10-0.4外形尺寸图

SC(B)9系列保护外壳外形尺寸示意图

主要技术参数

10kV级SC9系列

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻* (%)	损耗(kW)		空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻* (%)	空载	负载	空载电流 (%)	重量 (kg)	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向	保护外壳尺寸(mm) 长(L)×宽(B)×高(H)
30	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0 或 Dyn11	4.0	0.215	0.750	3.2	320	780×450×700	400×400	900×900×1030
50						0.305	1.055	2.8	360	840×450×720	400×400	1000×900×1050
80						0.415	1.460	2.6	520	900×600×840	550×550	1060×1000×1150
100						0.450	1.665	2.4	670	920×600×860		1080×1000×1170
125						0.530	1.995	2.2	760	980×600×860		1140×1000×1200
160						0.610	2.250	2.2	880	1040×710×980	660×660	1240×1050×1260
200						0.700	2.675	2.0	1030	1070×710×1000		1270×1050×1290
250						0.810	2.915	2.0	1190	1140×710×1030		1340×1050×1330
315						0.990	3.670	1.8	1360	1180×710×1100		1360×1050×1390
400						1.100	4.220	1.8	1740	1380×960×1160	820×910	1540×1150×1590
500						1.305	5.165	1.8	1900	1400×960×1200		1570×1150×1640
630						1.510	6.220	1.6	2050	1440×960×1240		1610×1150×1680
630					6	1.460	6.310	1.6	2050	1500×960×1200		1660×1150×1630
800						1.710	7.360	1.6	2330	1500×960×1280		1680×1150×1720
1000						1.990	8.600	1.4	2790	1640×960×1410		1750×1200×1850
1250						2.350	10.260	1.4	3300	1700×1255×1450	1070×1205	1850×1400×1920
1600						2.755	12.420	1.4	4900	1800×1255×1490		1920×1400×2000
2000						3.735	15.300	1.2	4900	1940×1255×1590		2050×1450×2130
2500						4.500	18.180	1.2	5650	2060×1255×1660		2170×1450×2230

注：容量200kVA及以下不带风机，否则在订货时需阐明。本表之外的规格和*要求可联系洽谈。
