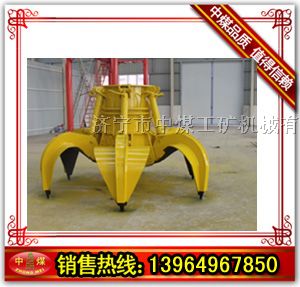

抓岩机抓斗 0.2立方抓斗 0.4立方抓斗 中心回转抓岩机配件 中心回转抓岩机抓斗

中心回转式抓岩机抓斗，气动抓斗，竖井抓岩机抓斗，抓斗是抓岩机的主要配件之一，常用规格有0.2方抓斗，0.4方抓斗，0.6方抓斗，新疆抓斗，山东抓斗，湖北抓斗，云南抓斗。

   1、抓斗的*和下降系统：

      本系统由25马力气动机，*减速机卷筒，制动器，悬*装置，钢丝绳及25马力气动机进气管等组成，钢丝绳的一端固定在臂杆上，另一端绕过连接抓斗的动滑轮和定滑轮，然后沿臂杆向上，通过两个滑轮，*后固定在卷筒上，当25马力气动机通风运转时驱动减速机带动卷筒回转，实现抓斗*和下降的动作。

   制动器和气动机一起工作，当气动机接通时，制动阀风缸同时接通压缩空气进入制动气缸，推动活塞移动，使制动带松开，制动轮自由转动。反之，当气动机停止转动时，制动带弹簧张力张紧而刹车，从而*抓斗可在任意高度上停止不动。

2、抓斗的抓料与缷料工作系统

   抓斗以钢丝绳的悬*在臂杆*，其抓斗配气阀安装于机架司机室左侧上方：抓着呢由8个抓片，9根拉杆，耳盘，气缸活塞机构和悬*机构组成。抓斗进气管与机架出气管边通。抓斗操纵管直接接操纵阀，抓斗工作时，以操纵管控制配气阀可使抓斗张开闭合，以实现抓料或缷料工作。

  抓斗的主要技术参数：

型    号                   0.6m3             0.4m3

气缸直径           600㎜                500㎜

活塞行程               575㎜              560㎜

抓片数                   8片                8片

抓片张开外直径     2060㎜              1965㎜

抓片闭合外径           1604㎜            1296㎜

压缩空气工作压力 0.5～～0.7mpa   0.5～～0.7mpa

合拢状态尺寸mm Φ1604×2240         Φ1296′2196

重   量               2440kg                1850kg
