香港施耐德*DZ47-63LE小型断路器(图)

发布询价信息

普通会员

产品分类

新品上架

商品信息 更新时间：2010-12-01

品牌:香港施耐德电气型号:DZ47-63LE *数:2P 脱扣器电流:1-63（A）产品认证:CCC 安装方式:固定式速度:普通型灭弧介质:空气式结构:*式操作方式:手动操作

适用范围 DZ47系列小型断路器主要适用于交流50/60Hz,额定工作电压为240V/415V及以下，额定电流至60A的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载、短路保护，亦适用于线路的不频繁操作及隔离。型号及其含义

结构特征 DZ47系列小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用了高阻燃、度的特种塑料，冲击能力强、重量轻。断路器操作机构的件采用了塑料制品，在灵敏、的同时获得了的转动惯量，使从短路故障开始到脱扣机构动作的时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧系统则采用*的导弧角和过道灭室，并具有显著的限流特性。主要技术参数 1. 断路器的基本参数见表

2. 过电流脱扣特性见表

3. 保护特性见图1

图1

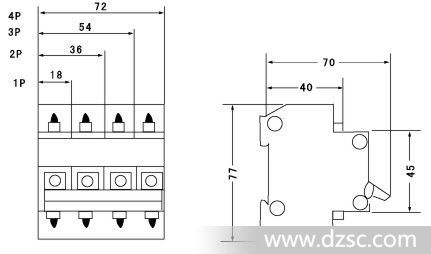

外形及安装尺寸
