品牌:新航 型号:XFE 类型:冲量式流量计 测量范围:0-228245（m3/h） 精度等级:0.5 公称通径:10-2600（mm） 适用介质:导电液体 工作压力:0.25-4.0（MPa） 工作温度:-25-+180（℃）
XFE系列电磁流量计的原理简介

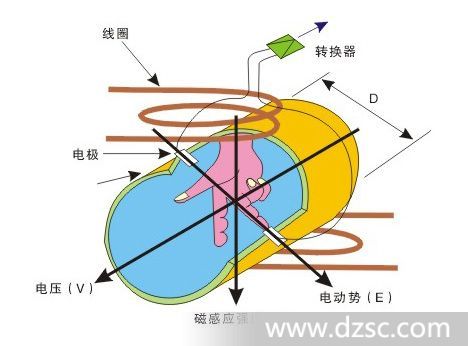

XFE型智能电磁流量计测量原理是基于法拉第电磁感应定律：导电液体在磁场中做切割磁力线运动时，导体中产生感应电势，其感应电势E为：E=KBVD式中：
K=————————仪表常数
B=————————磁感应强度
V=————————测量管道截面内的平均流速
D=————————测量管道截面的内径
由此式可知，当测量管结构、磁场感应强度*时，体积流量与感应电势成正比。测量出感应电压就可得到流进管道的体积流量。将感应电压信号通过一对或多对与液体直接接触的电磁检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA、频率信号Hartx协议通讯的输出。
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动在测量电*上感应出一个与平均流速成正比的电压，由此可以得出通过管道的体积流量

为:Q=03785DE/KB

XFE系列电磁流量计的技术参数

◆ 测量流体：&plu*n;0.5%
◆ 准确度等级：0.25%
◆ 重复性：0.15%、0.25%
◆ 流体温度：-25℃～180℃
◆ 额定压力：（见右图）
◆ 介质流速范围：0.3～12m/s
◆ 电导率：≧5uS/cm
◆ 电*材料：316不锈钢、哈氏合金B、哈氏合金C、钽、钛、铂金、碳化钨、镍等
◆ 电*个数：4个电*（≦DN500）、6个电*（≦DN600）
◆ 衬里材料：氟丁橡胶CR、聚四氟乙烯F4（PTFE），聚全氟乙丙烯F46（FEP），聚氨酯橡胶PU等
◆ 表体法兰材料：304不锈钢、20#碳钢、其他材料（*订货）
◆ 安装形式：对夹式（≦DN300），法兰连接型（DN3200）
◆ *护等级：IP65、IP68
◆ 转化器供电电源：220&plu*n;20%、50HZ和24VDC两种供电方式供选择
◆ 信号输出：标准输出信号为脉冲输出，可供选择的输出还有4-20mA，HART通讯协议，MODERBUS协议
◆ 结构形式：一体型和分体型（带5m标配电缆）
◆ 功耗：065W

◆ 工作环境：环境温度：-25℃～60℃，湿度为5%～90%
◆ *爆等级：不*爆很*爆Exdeibmp‖*3-T6
◆ 转换器显示界面：中英文的LCD显示界面和操作界面和切换，可以显示瞬时流量，累计流量，有多种流量单位选择。
