适用介质：蒸汽、水、油气体等

工作压力：≤1.6Mpa

调温范围：20~40℃、30~50℃、

40~60℃、…180~200℃

调节精度：&plu*n;2℃

工作寿命：105h

毛细管长度：≤10m

产品结构及工作原理

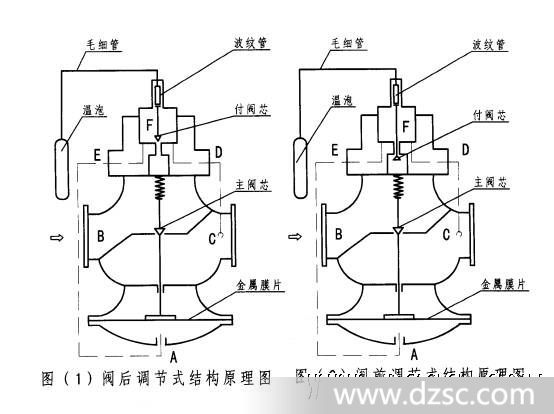

ZWT系列自力式温度调节器（见示意图）主要由主阀、膜片、付阀、波纹管、温包等组成。

阀后调节器工作原理：工作前主阀关闭，付阀芯在弹力作用下呈开启状态，由*进入的热介质通过付阀进入F室，且由D口流过控制阀的流量*过流过小孔的流量时，F室内压力*，并经过E孔通过外接管流向主膜室A，促使膜片上移，推动主阀芯开启，从而打开主阀，介质通过主阀地入*段C，温包接触介质。当介质温度升至预设值，温包内液体膨胀推动波纹管下移，付阀杆随动关小付阀口，F室内压力减小，A室压力也相应减小，主阀芯下移缩小主阀口，减小介质流量，随着被控温度的波动，上述过程周而复始，从而控制介质流量，*控温目的。当不需加热时，主阀关闭。

阀前调节器其工作原理与阀后调节相反，当温度升高，则主阀打开，起稳定阀前温度的作用。

规格型号参数对照
