是
LED点阵
BL-M30A571EG-21
BETLUX
全彩
其他
其他（mm）
多种（mm）
多种（mm）
多种（英寸）
高亮
标准
企业名：宁波贝鲁克光电有限公司
类型：生产企业
电话： 574-88087719
联系人：唐先生
邮箱：1310712139@qq.com
地址：浙江宁波镇海区镇骆西路1988号3楼

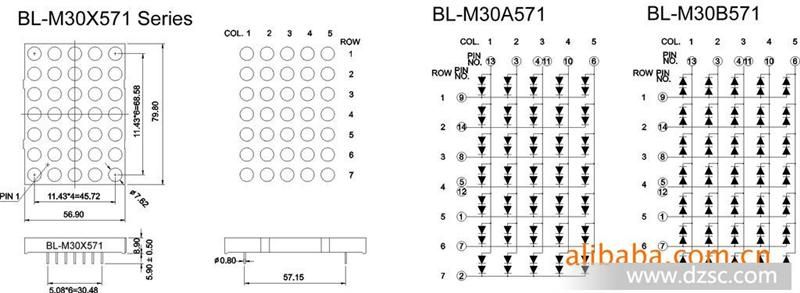

特点：
列:5 行:7
3.0英寸矩阵高度
网点大小：7.62mm
低电流操作
高对比度，输出亮度较高
兼容ASCII码和EBCDIC代码
水平叠加
共阴共阳可选
便于安装在PC板和PC槽上
多种颜色可选
标准:灰面白点
*合ROHS
Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)
Part No | Chip | VF Unit:V | Iv TYP.(mcd) | |||||
Row Cathode Column Anode | Row Anode Column Cathode | Emitted Color | Material | lP (nm) | ||||
T* | Max | |||||||
BL-M30A571SG-XX | BL-M30B571SG-XX | Super Red | AlGaInP | 660 | 2.10 | 2.50 | 140 | |
Green | GaP/GaP | 570 | 2.20 | 2.50 | 125 | |||
BL-M30A571EG-XX | BL-M30B571EG-XX | Orange | GaAsP/GaP | 635 | 2.10 | 2.50 | 110 |
|
Green | GaP/GaP | 570 | 2.20 | 2.50 | 125 | |||
BL-M30A571DUG-XX | BL-M30B571DUG-XX | Ultra Red | AlGaInP | 660 | 2.10 | 2.50 | 160 | |
Ultra Green | AlGaInP | 574 | 2.20 | 2.50 | 190 | |||
BL-M30A571UEUG-XX | BL-M30B571UEUG-XX | Ultra Orange | AlGaInP | 630 | 2.10 | 2.50 | 150 | |
Ultra Green | AlGaInP | 574 | 2.20 | 2.50 | 190 |
| ||
n -XX: Surface / Lens color：
Number | 0 | 1 | 2 | 3 | 4 | 5 |
Ref Surface Color | White | Black | Gray | Red | Green |
|
Epoxy Color | Water clear | White diffused | Red Diffused | Green Diffused | Yellow Diffused |
|
n Absolute maximum ratings (Ta=25°C)
Parameter | S | G | E | D | UG | UE |
|
| Unit |
Forward Current IF | 30 | 30 | 30 | 30 | 30 | 30 |
|
| mA |
Power Dissipation Pd | 75 | 80 | 80 | 75 | 75 | 65 |
|
| mW |
Reverse Voltage VR | 5 | 5 | 5 | 5 | 5 | 5 |
|
| V |
Peak Forward Current IPF (Duty 1/10 @1KHZ) | 150 | 150 | 150 | 150 | 150 | 150 |
|
| mA |
Operation Temperature TOPR | -40 to 80 | °C | |||||||
Storage Temperature TSTG | -40 to 85 | °C | |||||||
Lead Soldering TemperatureTSOL |
Max.260&plu*n;5°Cfor 3 sec Max. (1.6mm from the base of the epoxy bulb) | °C | |||||||
