品牌:力萌 型号:SL2系列 反应频率:10ms 额定电压:12 to 24V DC（V） 额定电流:100mA（A） 检测距离:7m（mm） 产品:CE
L2系列光电区域传感器 | |
| 光束通道数目 | 8,12,16,20,24,28,32 |
| 感应高度 | 140mm ~ 620mm |
| 感应距离 | 7m |
| SL2系列光电区域传感器规格(DC) | |||||||||
| 光束通道数目 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | ||
| 出线式 | 投光器 | L2-08*-C2 | L2-12*-C2 | L2-16*-C2 | L2-20*-C2 | L2-24*-C2 | L2-28*-C2 | L2-32*-C2 | |
| 受光器 | NPN N.O. | L2-08*-C2 | L2-12*-C2 | L2-16*-C2 | L2-20*-C2 | L2-24*-C2 | L2-28*-C2 | L2-32*-C2 | |
| NPN N.C. | L2-08NC-C2 | L2-12NC-C2 | L2-16NC-C2 | L2-20NC-C2 | L2-24NC-C2 | L2-28NC-C2 | L2-32NC-C2 | ||
| PNP N.O. | L2-08PO-C2 | L2-12PO-C2 | L2-16PO-C2 | L2-20PO-C2 | L2-24PO-C2 | L2-28PO-C2 | L2-32PO-C2 | ||
| PNP N.C. | L2-08PC-C2 | L2-12PC-C2 | L2-16PC-C2 | L2-20PC-C2 | L2-24PC-C2 | L2-28PC-C2 | L2-32PC-C2 | ||
| Relay SPDT | L2-08RS-C2 | L2-12RS-C2 | L2-16RS-C2 | L2-20RS-C2 | L2-24RS-C2 | L2-28RS-C2 | L2-32RS-C2 | ||
| 猪尾式 | 投光器 | L2-08*-E4 | L2-12*-E4 | L2-16*-E4 | L2-20*-E4 | L2-24*-E4 | L2-28*-E4 | L2-32*-E4 | |
| 受光器 | NPN N.O. | L2-08*-E4 | L2-12*-E4 | L2-16*-E4 | L2-20*-E4 | L2-24*-E4 | L2-28*-E4 | L2-32*-E4 | |
| NPN N.C. | L2-08NC-E4 | L2-12NC-E4 | L2-16NC-E4 | L2-20NC-E4 | L2-24NC-E4 | L2-28NC-E4 | L2-32NC-E4 | ||
| PNP N.O. | L2-08PO-E4 | L2-12PO-E4 | L2-16PO-E4 | L2-20PO-E4 | L2-24PO-E4 | L2-28PO-E4 | L2-32PO-E4 | ||
| PNP N.C. | L2-08PC-E4 | L2-12PC-E4 | L2-16PC-E4 | L2-20PC-E4 | L2-24PC-E4 | L2-28PC-E4 | L2-32PC-E4 | ||
| 感应高度 | 140mm | 220mm | 300mm | 380mm | 460mm | 540mm | 620mm | ||
| 光束间距 | 20mm | ||||||||
| 感应目标 | φ30mm 或透明度更低的目标 | ||||||||
| 工作电压 | 12 to 24V DC±10% Ripple p-p 10% or less | ||||||||
| 输出 | NPN | NPN 晶体管集电*开路输出, *大电流 : 100mA,电压降 : ≤1.5V | |||||||
| PNP | PNP 晶体管集电*开路输出, *大电流 : 100mA,电压降 : ≤1.5V | ||||||||
| Relay | Relay SPDT, 5A/250VAC, 5A/30VDC | ||||||||
| 输出操作 | 当*光束被接收到的时候为ON (当有一条或一条以上光束被阻隔时为OFF) | ||||||||
| 短路保护 | 有 | ||||||||
| 响应时间对于 NPN/PNP 规格 | 10ms or less | ||||||||
| I指示器 | 投光器 | 绿色 LED发亮时,电源接通, 红色LED 的亮暗表示投光的工作与停止 | |||||||
| 受光器 | 工作指示器 :红色 LED (当有一条或更多光束被阻隔时发亮) 稳定接收指示器 : 绿色 LED (当*光束被接收到时发亮) | ||||||||
| *干扰功能 | 有 | ||||||||
| 工作环境温度 | -10 to +55 ℃, Storage: -10 to +60℃ | ||||||||
| 工作环境湿度 | 35 to 85 % RH, Storage: 35 to 85 % RH | ||||||||
| 工作环境照明度 | 阳光 :10,000LX 于光吸收面 , 白炽光 : 3,000LX 于光吸收面 | ||||||||
| EMC immunity | IEC 60947-5-2 ,Parts 7.2.6.1.2.3 或 RFI >3V/m ( in 30-1000MHZ ) ,*>1KV , *D >4KV ( contact ) | ||||||||
| *缘耐压 | 在*电源端子和外壳之间加载1,000V AC一分钟 | ||||||||
| *缘电阻 | 20MΩ, 或更大 , 在*电源端子和外壳之间加载 250V DC | ||||||||
| 震动 | IEC 60947-5-2 , Part 7.4.2 或 10-55HZ , 1.0 mm 波幅 在 x , y 和 z 方向30分钟 | ||||||||
| 冲击 | IEC 60947-5-2 , Part 7.4.1 或 30g , 11 ms in x , y 和 z 方向各六次 | ||||||||
| Emitting element | * LED | ||||||||
| Material | 外壳：铝合金，镜头：聚酯 | ||||||||
| Cable or *tail | φ5.0 PVC 2m, 4(6)x0.5mm2 / φ5.0 PVC 0.5m, With Euro Style | ||||||||
| Weigh(approx.) | 224gg | 280g | 337g | 393g | 459g | 515g | 571g | ||
| 安装 | |

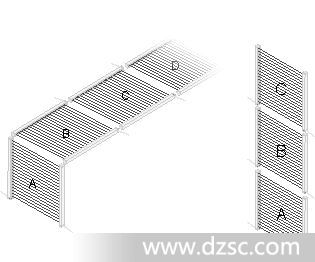

| Mounting | Interference Prevention Function |
附带后部安装支架，方便角度调整，从而使光轴对齐很简单 |
通过对软件和硬件，两个或两个以上单位的SL2同步采样可以安装更接近 |
| L2系列光电区域传感器接线图 | |
|  |
 .... | |
| L2系列光电区域传感器尺寸(单位 :毫米) | |
 | |
Bracket Dimensions | Diameter for Pigtail connect |
 |  |
