1 概述
DQX1C-8/DLY1系列微电脑起升限位 限速组合开关（以下简称限位限速开关）系我厂采用国外*技术研制、开发的新产品。主要适用于交流50Hz（60Hz）、额定工作电压至380V、直流额定工作电压至220V的控制电路中，作为限制起重机旋*动机构的工作转角和进行顺序控制及限制*速之用。DLY1型微电脑限速开关适用于额定电压220V及以下、频率为50Hz的控制电路中，可作为低转速（设备转速要求在 0.1r/m～9.9r/m 或1～99r/m）旋转机械的转动*速限制和控制之用。它不*功能上取代了国外*同类产品，而且在速度检测精度上也*了国外*同类产品。同时，该开关的自动复位功能，还弥补了*产品在接线使用中的缺陷，使其更具有实用性。其特点是：
精度高、使用寿命长，速度设置简捷，安装简便， 具有自动复位功能。尤其适合于低速或*速旋转的重型机械限速之用。 该产品各项性能*合 GB 14048.5－2001、IEC60947－5－1：1997等*标准和国际标准。 3 正常使用条件
3.1 周围空气温度 上限不*过＋85℃、下限不*过－25℃。
3.2 海拔 安装地点的海拔不*过2 000m。
3.3 大气条件 *高温度为＋40℃时，空气的相对湿度不*过50％，在较低的温
度下可以允许有较高的相对湿度，例如20℃时达90％。对由于温度变化偶尔产生
的凝露应采取*措施。
3.3 污染等级 污染等级为3级。
3.4 安装类别 安装类别为Ⅱ类。
4 基本参数 4.1 技术数据 2 型号及含义
4.1.1 限位开关技术数据
限位开关的基本技术数据见表1。
表1 技术数据
4.1.2 微电脑*速开关技术数据
4.1.2.1 额定*缘电压：300V；
4.1.2.2 额定电源电压：AC220V；
4.1.2.3 约定发热电流I ：10A；额定控制容量：720VA；
4.1.2.4 开关动作速度整定范围：0.1r/m～9.9r/m 或1r/m～99r/m；
4.1.2.5 速度整定值误差＜1％，*速时开关动作响应角度＜35°。
4.2 工作制 限位限速开关适用于8h工作制和断续周期工作制。其在断续周期工作
制下的额定操作频率为300次/h，负载因数为40％。
4.3 *护等级 限位限速开关的外壳*护等级为IP64。
4.4 寿命 限位限速开关的机械寿命为300万次、电寿命为30万次。
4.5 *限速度 限位限速开关输入轴的*高转速为150r/m。 5 结构 限位限速开关由下列部分组成：
a）主轴：与卷筒的旋转轴相联接；
b）微电脑*速开关：磁盘、传感器、继电器；
c） 齿轮减速系统：被主轴驱动；
d） 凸轮轴：被齿轮减速系统驱动，其上有8个凸轮组；
e） 微动开关：被凸轮轴上的凸*动，共8组回路；
f） 刻度盘：用以调整每个凸轮的工作角度。 6 凸轮片角度及其调整
6.1 凸轮片工作角度 凸轮片的型式有两类八种，即*类有Ⅰa、Ⅰb……Ⅰg等七
种。第Ⅱ类只有一种，其工作角度及限位开关主轴相应转数见表2。 6.2 凸轮片组工作位置的调整
凸轮片组工作位置的调整，应按各控制回路的工作程序要求进行。而它们各自的工
作程序的起点和终点位置，是由各凸轮片组（二个）构成的不同夹角来实现的，所
以只有在确定各个凸轮片组工作角度的前提下，才能进行调整。例如：某触头闭合
区间的工作起点角度为43.7°、终点角度为138.9°时，应采用Ⅱ型凸轮片。由于
Ⅱ型凸轮片的凸起部位窄，目测明显，调整较易，所以起点的角度值取43.7°-13.7°
=30°，终点的角度值取138.9°+13.7°=152.6°。然后使刻度盘上30°的起点刻
度线与支撑板的缺口相对准（见图1、图2），使被调凸轮组中的一个凸轮片的凸起
部位的中心调至与两个支撑板缺口成为一条直线即可。另一个凸轮片也按此方法调
定其终点工作位置。 6.3 调整及注意事项

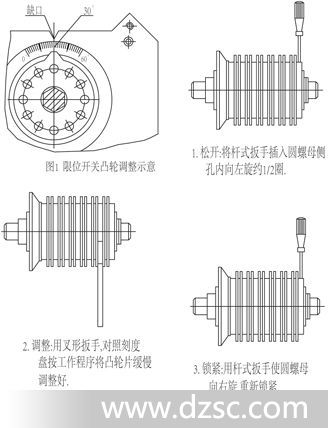

限位开关凸轮片的调整操作程序方法见图2。松动圆螺母时，不能使凸轮片处于自由
转动状态。凸轮组*调定并经复查无误后，*须用圆螺母固紧，以*松动错位。
*速开关安装使用时，应将传感器的中心位置对准磁盘的黄色圆带，且距离应不大
于6mm，见图3所示。接线时，请按*速开关铭牌上接线图所示的各个接点位置正
确接线。 7 接线端子标号
a）限位开关触头接线端子标号见图4a； b）*速开关端子接线及外接线简易线路
原理见图4b。

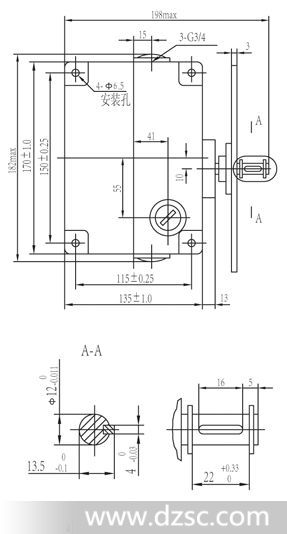

注:图中虚线框内为*速开关。 8 外形及安装尺寸 限位限速开关的外形及安装尺寸见图5。
订货举例：订购DQX1C-8/DLY1系列微电脑起升限位 限速组合开关
10台，要求旋转限位20圈、限速每分钟≤19转。则型号应写为：
DQX1C-82/DLY1-1/台 起重机卷筒的*速值可通过下列计算公式求得：*速值=1.25×电机额定
转速×齿轮箱变速比或 *速值=1.25×6000×齿轮箱变速
比/电机*数 （50Hz三相交流电源）如，电机*数为10、齿轮箱变速比为
1:40，则卷筒*速值应为：
*速值=1.25×6000×1/40/10
=18.75（r/m）。
*速开关应选择型号为DLY1-1/99，数据应整定在19r/m上。
DQX1C-8□/DLY1限位限速开关自出厂日起保修期为15个月。
目前产品广泛使用于各大钢厂*重点工程项目上。
注意事项：应定期清理磁盘上导磁粉尘，以*开关*工作。

|
