新型UV-LED紫外线照射机、UV胶固化点光源机采用新型LED发光方式，发出高纯度的紫外线能量，使电→光能量的转换**佳效果。通过电→光能量的转换使LED大功率紫外线二*管芯片（*）产生的高纯度365nm单色紫外光（属冷光源），能量高度集中在紫外胶固化所需要的波长段。产品使用寿命长、固化时间快、成本低、*汞、*普通电缆、温度低，被照射*件不会受热变形，是传统光纤高压汞灯式点光源机的换代产品、*取代同类老型*UV胶固化点光源机。
主要适用于：UV胶粘剂固化、电子、精密*件、DVD/VCD机光头、光学镜片、液晶显示板、微电机、*用品、工艺品、光纤连接器、液晶、LCD、马达、硬盘以及其它新兴领域有广范的应用。

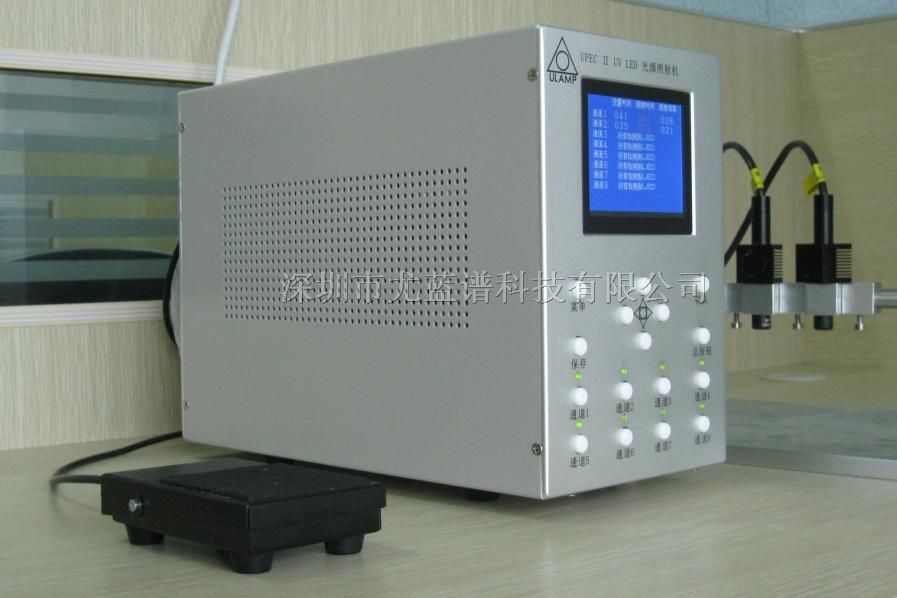

1.UPUC-II 点光源照射机

■性能及参数
【电源要求】220VAC  50/60Hz  2A
【耗电功率】约50W
【外型尺寸】285Lx135Dx204Hmm
【电缆直径】Φ4mm
【LED配置】单头至8头配置自选
【电缆长度】1m，2m,3m,5m,7m,
【连接器】6P连接器
【采用光源】高功率LED紫外二*管(*)
【时间设定】1~999秒。

【输出波长】UV365±10nm
【控制方式】自动或手动控制
【光源功率】单个LED*大输出1200mW
【光强调整】0—100%模拟调光性能

【照射头光斑】Φ3mm,Φ4mm,Φ6mm,Φ8mm,Φ10mm
【照射距离】5—30mm
【使用环境】使用环境要求 常规室温(0-50℃,湿度20-85%),净化操作环境均可适用

2．主控制器操作说明

主控制操作说明包含对UV LED光管运行时间、照射方式以及控制方式等参数设置的说明，具体设置如下。

2.1开机界面：

设备开机后，自动进入运行状态，显示界面如图2-1：

 图2-1  设备初始化界面

如果按钮或脚踏开关设置为*状态，直接按按钮或脚踏开关，设备开始运行。进入下图如2-2：

2.2运行界面：

图2-2  运行界面

运行界面界面显示通道1至通道8，设置时间表示每个对应通道的设置时间，照射时间表示实际照射的时间，每秒钟更新1次，照射功率指对应通道设置的照射功率的百分数，100%功率为*大，对应为UV LED输出的*大功率。如果照射方式为阶梯照射，则照射功率会随阶梯照射设置的功率而阶梯变化，详细见阶梯照射设置。

■设置时间：指根据用户根据需要，设定的UV LED照射时间，单位为秒，当UV LED启动后，*设定的设置时间后，主机将停止UV LED的照射。

■照射时间：当UV LED开始照射时，主机实时显示当前UV LED照射的时间。

■照射功率：指根据用户根据需要，设定的UV LED照射强度，单位为总功率的百分比，100%即*大功率照射，否则即*大功率的相应百分比能量照射。以满足不同生产条件的需求。

2.3系统菜单：

 图2-3  系统菜单界面

   ■查询照射时间：此菜单是系统记录每个通道的UV LED照射的总时间。

   ■控制方式设定：此菜单是设置按钮控制和脚踏开关控制是否*，总按钮和脚踏总开关是否*。

   ■照射方式设定：此菜单是设置固定功率，阶梯功率的照射时间，照射功率，照射方式（即固定功率照射和阶梯功率照射，8通道可以分别*设置）

   ■固定功率查询：查询相应通道设置的UV LED输出功率。*大功率为100%。*小功率为0%。

2.4查询照射总时间：

如图2-4记录每个通道的UV LED照射的总时间。2位为秒，第3,4位为分钟，其他的为小时，左边为*高位。

图2-4  照射总时间

2.5控制方式设定：

   控制方式分为总照射按钮设置和分立照射按钮设置，脚踏板1控8，脚踏板分别控制，选择需要的控制方式，此时相应的控制方式会变成红色，按确认键设置，如图2-5、2-6所示，设置*或无效，*是指可以通过所选择的控制方式来控制UV LED开启发光或关闭发光。如总照射按钮设置为*当按总照射按键时8个通道都将启动UV LED光管照射，如果再按总照射按键8个通道都将关闭UV LED光管照射，否则直到运行时间*每个通道设置的运行时间时，系统将对该通道关闭UV LED光管照射。

图2-5  控制方式设置

■总照射按钮设置

   选择总照射按钮设置，按确认键系统进入如下菜单。如图2-6所示，按上下键选择是*还是无效，如果选择*。这时系统已经记录了该按钮的设置，可以直接开始运行，但在下次系统从新启动后会恢复到上次设置。按保存键系统将记录该次设置状态，直到下次设置被改变为止。

图2-6  总照射按钮设置

■分立照射按钮设置

分立照射按钮设置，按确认键系统进入如下菜单。如图2-7所示，按上下键选择是*还是无效，如果选择*。这时系统已经记录了该按钮的设置，可以直接开始运行，但在下次系统重新启动后会恢复到上次设置。按保存键系统将记录该次设置状态，直到下次设置被改变为止。

图2-7分立按钮照射按钮设置

■脚踏板1控8

脚踏板1控8设置，按确认键系统进入如下菜单。如图2-8所示，按上下键选择是*还是无效，如果选择*。这时系统已经记录了该按钮的设置，可以直接开始运行，但在下次系统重新启动后会恢复到上次设置。按保存键系统将记录该次设置状态，直到下次设置被改变为止。

图2-8脚踏板1控8设置

■脚踏板分别控制

   脚踏板分别控制设置，按确认键系统进入如下菜单。如图2-9所示，按上下键选择是*还是无效，如果选择*。这时系统已经记录了该按钮的设置，可以直接开始运行，但在下次系统重新启动后会恢复到上次设置。按保存键系统将记录该次设置状态，直到下次设置被改变为止。

图2-9脚踏板分别控制设置

2.6照射方式设定：

照射方式包括固定功率照射、阶梯功率照射、照射时间设置和通道照射方式。

   固定功率照射是指UV LED光管在设置的运行时间内以一个设定好的固定输出光功率来照射。

阶梯功率照射是指UV LED光管在设定*个时间段输出一个光功率，另一个时间段输出另一个光功率来实现UV LED光管可以改变输出光功率照射的功能。UPEC II*多可以实现9个阶梯照射设置功能，每个阶梯时间段*长为999秒。

通道照射方式是指通道以固定功率照射方式还是阶梯照射方式运行。

图2-10 照射方式设置

■固定功率照射

   固定功率照射如下图2-11，当选择固定功率照射进入图2-11，上下键来选择需要设置的通道，选择好通道后左右键设置需要的功率，按菜单键进行其他项设置。保存键系统保存。*大功率设置为100%，*过此数值时自动从0%开始。*小为0%，小于此数值时自动从100%开始。按上下键实现通道1到通道8的功率选择，左右键修改设置数值。

图2-11  固定功率照射设置

■阶梯功率照射

进入阶梯功率设置如下图2-12，UPEC II*多可以实现9个阶梯照射设置功能，每个阶梯时间段*长为999秒。一旦系统以阶梯方式运行，*需会运行设置的9个阶梯，即从阶梯0至阶梯8，如果不希望其中某个阶梯运行，把运行时间设置为000秒就可以，按上下键实现阶梯0至8的功率和时间的选择，左右键修改设置数值。设置好后按菜单或保存键返回。如需要选择到其他通道设置，按通道1至通道8可以实现左右切换。

图2-12  阶梯功率照射设置

■照射时间设置

照射时间设置时对固定功率照射时，每个UV LED通道运行的时间设定，一旦设定系统将会按照此时间进行运行。除非设置修改此参数。每个UV LED启动照射后，系统会自动得到各个通道的时间。然后再此时间内运行。运行时间结束系统将自动关闭该通道的UV LED光源。按上下键实现通道1至通道8的时间选择，左右键修改设置数值。

图2-13  照射时间设置

■通道照射方式

   每个通道有*的两个运行方式。即固定功率照射和阶梯功率照射，用户可以根据自己的需要选择照射方式。按通道键实现对从通道1至通道8的选择，按上下键实现阶梯方式和固定方式的选择。

图2-14  照射方式设置

2.7固定功率查询：

    选择固定功率查询按钮。对设置的固定功率的数值进行查询。

图2-15  照射功率查询
