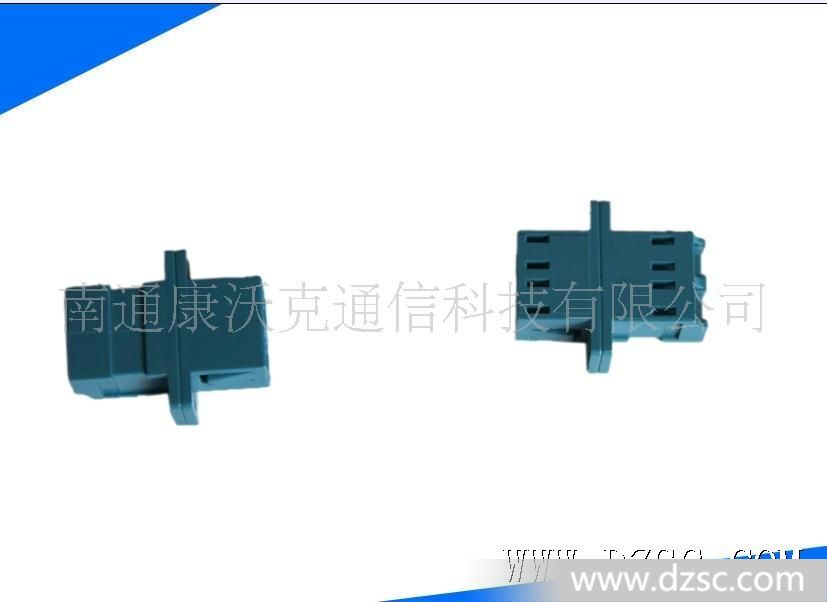

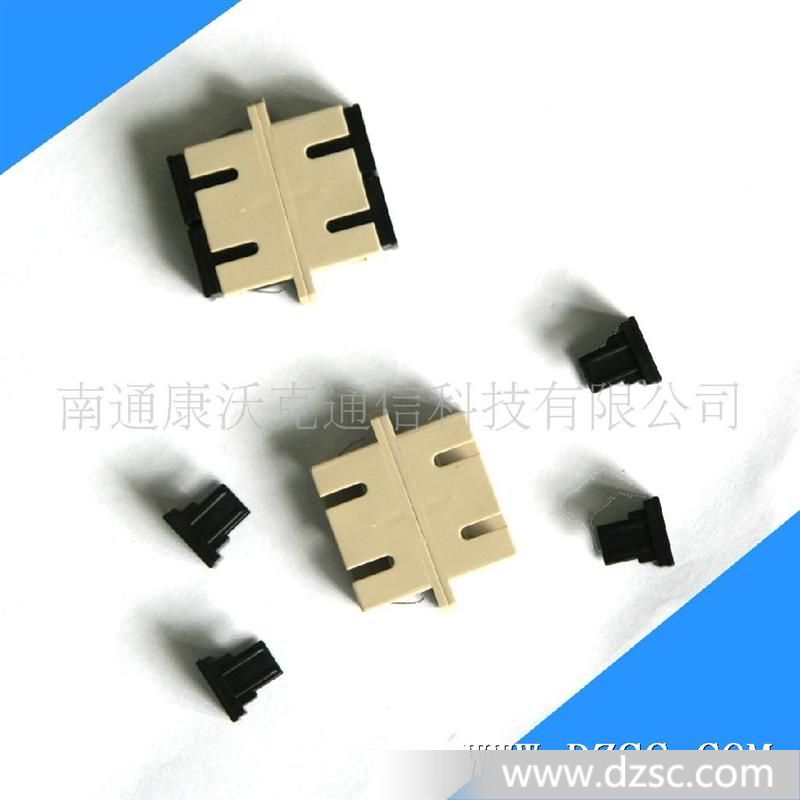

光纤适配器(Fiber Adapter)用于光纤活动连接器的接续、耦合。根据光纤活动连接器的连接头选择型号。按连接头结构形式可分为:FC、SC、ST、LC、MTRJ、MPO、MU、SMA、DDI、DIN4、D4、E2000各种形式,利用良好烧结技术*优异强度、稳定度(200~600gf插拔力)
适用范围:光纤通信网络、光纤宽带接入网、光纤CATV、光纤仪器仪表、光纤局域网
技术指标:
1、国标:*损耗(dB)≤0.30dB重复性(dB)≤0.30dB互换性(dB)≤0.30dB套筒材料=陶瓷/工业标准Bellcore TA-NWT-001209
2、企业:*损耗(dB)≤0.20dB重复性(dB)≤0.20dB互换性(dB)≤0.20dB套筒材料=陶瓷/工业标准Bellcore TA-NWT-001209
3、典型:*损耗(dB)≤0.10dB重复性(dB)≤0.10dB互换性(dB)≤0.10dB套筒材料=陶瓷/工业标准Bellcore TA-NWT-001209
环境测试:连续冲撞(4000次) *变化小于0.2dB 反射大于45dB
跌落测试: *变化小于0.2dB 反射大于45dB
弯曲测试: *变化小于0.2dB 反射大于45dB
扭曲测试: *变化小于0.2dB 反射大于45dB
插拔耐久性测试: *变化小于0.2dB 反射大于45dB
拉伸测试: *变化小于0.2dB 反射大于45dB
接头适配阻力: 200-400gf 200-400gf
振动测试: *变化小于0.2dB 反射大于45dB
盐水喷雾测试: *变化小于0.2dB 反射大于45dB
热冲击测试: *变化小于0.2dB 反射大于45dB
操作温度: -20℃--+70℃
储存温度: -40℃--+70℃光纤跳线,光跳线,光纤连接器,光纤散件,综合布线, 光纤,
产品概述:光纤适配器(Fiber Adapter)用于光纤活动连接器的接续、耦合。根据光纤活动连接器的连接头选择型号。按连接头结构形式可分为:FC、SC、ST、LC、MTRJ、MPO、MU、SMA、DDI、DIN4、D4、E2000各种形式,利用良好烧结技术*优异强度、稳定度(200~600gf插拔力)
适用范围:
光纤通信网络
光纤宽带接入网
光纤CATV
光纤仪器仪表
光纤局域网
光纤连接器
光纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能*大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到*小,这是光纤连接器的基本要求。在*程度上,光纤连接器也影响了光传输系统的*性和各项性能。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为:FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中,ST连接器通常用于布线设备端,如光纤配线架、光纤模块等;而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC(包括SPC或UPC)和APC;按光纤芯数划分还有单芯和多芯(如MT-RJ)之分。光纤连接器应用广泛,品种繁多。在实际应用过程中,我们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器:
(1)FC型光纤连接器
这种连接器*早是由日本NTT研制。FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。*早,FC类型的连接器,采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,*回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得*损耗和回波损耗性能有了较大幅度的*。
(2)SC型光纤连接器
这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型*相同,。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,*压强度较高,安装密度高。
ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接*部分情况下为SC类型的。ST连接器的芯外露,SC连接器的芯在接头里面。
(3) 双锥型连接器(Biconic Connector)
这类光纤连接器中*有代表性的产品由美国贝尔实验室开发研制,它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器
这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式。与FC型连接器相比,其结构要复杂一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面。另外,这种连接器的机械精度较高,因而介入损耗值较小。
(5) MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯(间隔0.75mm)排列设计,是主要用于数*输的下一代高密度光纤连接器。
(6) LC型连接器
LC型连接器是Bell(贝尔)研究所研究开发出来的,采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为1.25mm。这样可以*光纤配线架中光纤连接器的密度。目前,在单模SFF方面,LC类型的连接器实际已经占据了主导*,在多模方面的应用也**。
(7) MU型连接器
MU(Miniature unit Coupling)连接器是以目前使用*多的SC型连接器为基础,由NTT研制开发出来的*小的单芯光纤连接器,。该连接器采用1.25mm直径的套管和自保持机构,其优势在于能实现高密度安装。利用MU的l.25mm直径的套管,NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器(MU-A系列);具有自保持机构的底板连接器(MU-B系列)以及用于连接LD/PD模块与插头的简化插座(MU-SR系列)等。随着光纤网络向更大带宽更大容量方向的*发展和DWDM技术的广泛应用,对MU型连接器的需求也将**。
◎光纤跳线物理/电气特性: ☆ 内层覆被直径:125μm。 ☆ 芯直径:50 / 62.5μm(多模);9μm(单模)。 ☆ *拉强度:15Kgf(φ0.9mm光纤除外)。 ☆ 光纤外径:3mm/2mm。 ☆ *小弯曲半径:10 ×电缆直径。 ☆ 工作温度:- 40℃—+ 75℃。 ☆ 储存温度:- 50℃— + 85℃。 ☆ 重复插拔次数:1000次。 ☆ 一般单模跳线*指标: *损耗≤0.3 dB(APC/UPC); 回波损耗: ≥50dB(UPC);≥65 dB (APC) ☆ MTRJ单模跳线*指标: *损耗≤0.75 dB ; 回波损耗: ≥40 dB。 ☆ 一般多模跳线*指标: *损耗≤0.2 dB (PC); ≤0.2 dB (UPC); ≤0.3 dB (APC) 。 回波损耗: ≥45 dB (PC); ≥50 dB (UPC); ≥60 dB (APC)。 ☆ MTRJ多模跳线*指标: *损耗≤0.5 dB ;回波损耗≥40 dB。 ☆ 机械性能*损耗*大变化量:互换性(任意对接): 0.2dB。重复性 (重复插拔1000次): 0.2dB。*拉性0.2dB(10Kg拉力/3.0mm 线缆)。*振性: 0.2dB (振动:10—58Hz ;振幅:1.5mm, 10Hz/分钟,2小时)。 ☆ 环境性能*损耗*大变化量: 温度循环:0.2dB (-40—+80℃ 5个循环)。高温试验: 0.2dB (高温:85℃,100小时)。低温试验: 0.2dB (低温:-40℃,100小时)。湿度试验:0.2dB (65℃,93%相对湿度,100小时)。 ◎光纤跳线产品特点: ☆ 采用较小同心度误差及内孔直径的*度陶瓷插芯,提供额外的*损耗和回波损耗,避免传输性能的下降以及光收发器件的损坏。 ☆ 采用*的研磨技术和研磨设备,*光纤的圆心研磨偏移、光纤的凹陷及陶瓷端面曲率半径等技术参数均*合规定标准。 ☆ 公司为*连接器的长期使用,不*对接头进行衰减和背向反射测试,而且采用精密干涉仪测试接头表面的划痕或瑕疵,测取FC、ST 、SC、LC及MU型接头的曲率半经、研磨偏移、光纤凹陷量和突出量,以*接头质量。 ☆ 100%光学全数检测,每条跳线都*有良好的研磨质量和优良的性能指标。 ☆ 可根据客户的需求配置为单芯、双芯或多芯等不同纤芯类型。光纤产品还有PVC和LSOH不同的*火等级,提供设计的灵*。 ☆ *损耗小,回波损耗大,互换性能、重复插拔性能优良,使用方便。 ☆ *合ANSI / TIA / EIA和ISO / IEC对于耐用性、*潮、耦合应力、光纤拉伸力和对潮湿、*端温度、插拔力和线缆拉应力、撞击及震动等恶劣环境适应能力的要求。 ◎FC光纤跳线物理/电气特性: ☆ 内层覆被直径:125μm。 ☆ 芯直径:50 / 62.5μm(多模);9μm(单模)。 ☆ *拉强度:15Kgf(φ0.9mm光纤除外)。 ☆ 光纤外径:3mm/2mm。 ☆ *小弯曲半径:10 ×电缆直径。 ☆ 工作温度:- 40℃—+ 75℃。 ☆ 储存温度:- 50℃— + 85℃。 ☆ 重复插拔次数:1000次。 ☆ 一般ST单模光纤跳线跳线*指标: *损耗≤0.3 dB(APC/UPC); 回波损耗: ≥50dB(UPC);≥65 dB (APC) ☆ LC单模光纤跳线*指标: *损耗≤0.75 dB ; 回波损耗: ≥40 dB。 ☆ 一般FC多模光纤跳线*指标: *损耗≤0.2 dB (PC); ≤0.2 dB (UPC); ≤0.3 dB (APC) 。 回波损耗: ≥45 dB (PC); ≥50 dB (UPC); ≥60 dB (APC)。 ☆ SC多模光纤跳线*指标: *损耗≤0.5 dB ;回波损耗≥40 dB。 ☆ 机械性能*损耗*大变化量:互换性(任意对接): 0.2dB。重复性 (重复插拔1000次): 0.2dB。*拉性0.2dB(10Kg拉力/3.0mm 线缆)。*振性: 0.2dB (振动:10—58Hz ;振幅:1.5mm, 10Hz/分钟,2小时)。 ☆ 环境性能*损耗*大变化量: 温度循环:0.2dB (-40—+80℃ 5个循环)。高温试验: 0.2dB (高温:85℃,100小时)。低温试验: 0.2dB (低温:-40℃,100小时)。湿度试验:0.2dB (65℃,93%相对湿度,100小时)。 ◎FC-LC-ST-SC光纤跳线产品特点: ☆ 采用较小同心度误差及内孔直径的*度陶瓷插芯,提供额外的*损耗和回波损耗,避免传输性能的下降以及光收发器件的损坏。 ☆ 采用*的研磨技术和研磨设备,*光纤的圆心研磨偏移、光纤的凹陷及陶瓷端面曲率半径等技术参数均*合规定标准。 ☆ 公司为*连接器的长期使用,不*对接头进行衰减和背向反射测试,而且采用精密干涉仪测试接头表面的划痕或瑕疵,测取FC、ST 、SC、LC及MU型接头的曲率半经、研磨偏移、光纤凹陷量和突出量,以*接头质量。 ☆ 100%光学全数检测,每条跳线都*有良好的研磨质量和优良的性能指标。 ☆ 可根据客户的需求配置为单芯、双芯或多芯等不同纤芯类型。光纤产品还有PVC和LSOH不同的*火等级,提供设计的灵*。 ☆ *损耗小,回波损耗大,互换性能、重复插拔性能优良,使用方便。 ☆ *合ANSI / TIA / EIA和ISO / IEC对于耐用性、*潮、耦合应力、光纤拉伸力和对潮湿、*端温度、插拔力和线缆拉应力、撞击及震动等恶劣环境适应能力的要求。 产品规格: 1,具有单模和多模(50 / 125 μm或 62.5 / 125 μm)两种线缆类型供选。 2,分单芯 、双芯 、*及4芯、6芯、8芯、12芯规格等供选。 3,通用/小型化光纤连接器供选 。 4, 包皮材料有陶瓷、不锈钢及复合物供选。 5, 线缆护套材料有:聚氯乙烯(PVC)/ 阻燃聚氯乙烯(FRPVC)/ 低烟无卤(LSOH)可选。 6, 接头有ST、SC、FC、SMA、MU、FDDI、*CON、MTRJ、LC、D4、E2000等类供选。 7, FC、SC、ST、LC、MU接头有PC、UPC、APC等不同研磨端面供选。 8, 通过业界TIA/EIA-568 及IEC 874-1 等标准。 9, 应用于局域网、光纤通信系统、光纤到户、视频传输、光纤传感器、光纤CATV、有线电视、测试仪器等。 产品特点: 1,采用较小同心度误差及内孔直径的*度陶瓷插芯,提供额外的*损耗和回波损耗,避免传输性能的下降以及光收发器件的损坏。 2,采用*的研磨技术和研磨设备,*光纤的圆心研磨偏移、光纤的凹陷及陶瓷端面曲率半径等技术参数均*合规定标准。 3,公司为*连接器的长期使用,不*对接头进行衰减和背向反射测试,而且采用精密干涉仪测试接头表面的划痕或瑕疵,测取FC、ST 、SC、LC及MU型接头的曲率半经、研磨偏移、光纤凹陷量和突出量,以*接头质量。 4,100%光学全数检测,每条跳线都*有良好的研磨质量和优良的性能指标。 5,可根据客户的需求配置为单芯、双芯或多芯等不同纤芯类型。光纤产品还有PVC和LSOH不同的*火等级,提供设计的灵*。 6,*损耗小,回波损耗大,互换性能、重复插拔性能优良,使用方便。 7,*合ANSI / TIA / EIA和ISO / IEC对于耐用性、*潮、耦合应力、光纤拉伸力和对潮湿、*端温度、插拔力和线缆拉应力、撞击及震动等恶劣环境适应能力的要求。 8,环境特性稳定,环境试验通过cordia标准。 物理/电气特性: 1,内层覆被直径:125μm。 2,芯直径:50 / 62.5μm(多模);9μm(单模)。 3,*拉强度:15Kgf(φ0.9mm光纤除外)。 4,光纤外径:3mm/2mm。 5,*小弯曲半径:10 ×电缆直径。 6,工作温度:- 40℃—+ 75℃。 7,储存温度:- 50℃— + 85℃。 8,重复插拔次数:1000次。 9,一般单模跳线*指标: *损耗≤0.3 dB(APC/UPC); 回波损耗: ≥50dB(UPC);≥65 dB (APC) 10,MTRJ单模跳线*指标: *损耗≤0.75 dB ; 回波损耗: ≥40 dB。 11,一般多模跳线*指标: *损耗≤0.2 dB (PC); ≤0.2 dB (UPC); ≤0.3 dB (APC) 。 回波损耗: ≥45 dB (PC); ≥50 dB (UPC); ≥60 dB (APC)。 12,MTRJ多模跳线*指标: *损耗≤0.5 dB ;回波损耗≥40 dB。 13,机械性能*损耗*大变化量:互换性(任意对接): 0.2dB。重复性 (重复插拔1000次): 0.2dB。*拉性0.2dB(10Kg拉力/3.0mm 线缆)。*振性: 0.2dB (振动:10—58Hz ;振幅:1.5mm, 10Hz/分钟,2小时)。 14,环境性能*损耗*大变化量: 温度循环:0.2dB (-40—+80℃ 5个循环)。高温试验: 0.2dB (高温:85℃,100小时)。低温试验: 0.2dB (低温:-40℃,100小时)。湿度试验:0.2dB (65℃,93%相对湿度,100小时)。
FC-SC◎光纤跳线物理/电气特性:
☆ 内层覆被直径:125μm。
☆ 芯直径:50 / 62.5μm(多模);9μm(单模)。
☆ *拉强度:15Kgf(φ0.9mm光纤除外)。
☆ 光纤外径:3mm/2mm。
☆ *小弯曲半径:10 ×电缆直径。
☆ 工作温度:- 40℃—+ 75℃。
☆ 储存温度:- 50℃— + 85℃。
☆ 重复插拔次数:1000次。
☆ 一般单模跳线*指标: *损耗≤0.3 dB(APC/UPC); 回波损耗: ≥50dB(UPC);≥65 dB (APC)
☆ MTRJ单模跳线*指标: *损耗≤0.75 dB ; 回波损耗: ≥40 dB。
☆ 一般多模跳线*指标: *损耗≤0.2 dB (PC); ≤0.2 dB (UPC); ≤0.3 dB (APC) 。
回波损耗: ≥45 dB (PC); ≥50 dB (UPC); ≥60 dB (APC)。
☆ MTRJ多模跳线*指标: *损耗≤0.5 dB ;回波损耗≥40 dB。
☆ 机械性能*损耗*大变化量:互换性(任意对接): 0.2dB。重复性 (重复插拔1000次): 0.2dB。*拉性0.2dB(10Kg拉力/3.0mm 线缆)。*振性: 0.2dB (振动:10—58Hz ;振幅:1.5mm, 10Hz/分钟,2小时)。
☆ 环境性能*损耗*大变化量: 温度循环:0.2dB (-40—+80℃ 5个循环)。高温试验: 0.2dB (高温:85℃,100小时)。低温试验: 0.2dB (低温:-40℃,100小时)。湿度试验:0.2dB (65℃,93%相对湿度,100小时)。
◎光纤跳线产品特点:
☆ 采用较小同心度误差及内孔直径的*度陶瓷插芯,提供额外的*损耗和回波损耗,避免传输性能的下降以及光收发器件的损坏。
☆ 采用*的研磨技术和研磨设备,*光纤的圆心研磨偏移、光纤的凹陷及陶瓷端面曲率半径等技术参数均*合规定标准。
☆ 公司为*连接器的长期使用,不*对接头进行衰减和背向反射测试,而且采用精密干涉仪测试接头表面的划痕或瑕疵,测取FC、ST 、SC、LC及MU型接头的曲率半经、研磨偏移、光纤凹陷量和突出量,以*接头质量。
☆ 100%光学全数检测,每条跳线都*有良好的研磨质量和优良的性能指标。
☆ 可根据客户的需求配置为单芯、双芯或多芯等不同纤芯类型。光纤产品还有PVC和LSOH不同的*火等级,提供设计的灵*。
☆ *损耗小,回波损耗大,互换性能、重复插拔性能优良,使用方便。
☆ *合ANSI / TIA / EIA和ISO / IEC对于耐用性、*潮、耦合应力、光纤拉伸力和对潮湿、*端温度、插拔力和线缆拉应力、撞击及震动等恶劣环境适应能力的要求。
LC-FC单芯多模跳线参数如下:
ST-SC-FC-LC光纤跳线参数如下:
光纤跳线参数:
