*1464为中国电科41所*新推出的*系列合成扫频信号发生器产品，在250kHz～67GHz的频率范围内具备业界性能的边带相位噪声。其出色的频谱纯度、*宽频率覆盖、*模拟扫频、大动态范围*功率输出，可满足您各种测试中对信号发生器的苛刻需求。内部标配双通道内调制发生器和复杂脉冲发生器，可为您提供性能优异的AM、FM、ΦM调制功能以及脉冲调制能力，省去了面对众多选项而*抉择的烦恼。该信号发生器采用系列化设计，有四种型号可供您选择，满足您的不同需求，分别为*1464A 250kHz～20GHz、*146* 250kHz～40GHz、*1464C 250kHz～50GHz和*kHz～67GHz。该产品采用中/英文操作界面，TFT大屏幕真彩液晶显示，适合国内外用户的需求，既是理想的本振源和时钟源，也是*的合成扫源，还可产生高质量模拟*信号。主要用于电子系统性能综合评估、*接收机测试和元器件参数测试等方面，适用于航空、航天、雷达、通信以及导航设备等众多领域。
主要特点：
● *宽的频率覆盖
● *其纯净的信号质量
● 67GHz带宽内的大动态范围*功率输出
● *模拟扫频输出
● 标配内部调制信号发生器和脉冲发生器
● 优异的宽带DCFM，DCØM功能
● *线性AM和指数AM
● *脉冲调制
● 110GHz倍频源模块扩频
● 支持组建自动标量网络分析系统
● 中/英文操作界面，TFT大屏幕真彩液晶显示
● 步进、列表、功率扫描
● U盘自动软件升级
*其纯净的信号质量
*1464系列合成扫频信号发生器可为您在67GHz的带宽内提供高质量的测试信号，优异的边带相位噪声，出色的谐波、杂散性能，可满足雷达系统开发、卫星通信中对纯净激励信号的测试需要。 大动态范围*功率输出

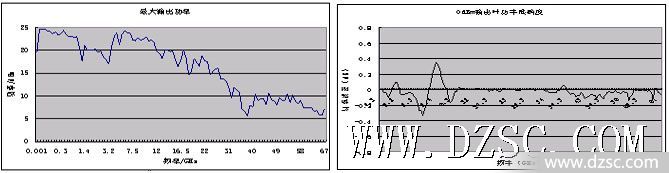

*1464系列合成扫频信号发生器通过内置程控步进衰减器，在宽达67GHz的频率范围内可提供大动态范围*信号输出，以满足您的测试需要。 *模拟扫频
全频段*模拟扫频功能，满足您宽带测试中对快速扫频的需要。
内部调制信号发生器和脉冲发生器(标配)
标配双通道内部调制信号发生器，采用直接数字波形合成技术产生高质量调制信号，频率范围DC-1MHz，分辨率0.1Hz，调制波形多达7种，为您提供了*的信号模拟能力。
标配内部脉冲发生器，共有6种脉冲方式可选，脉冲宽度可在40ns～42s间任意设置，步进10ns，脉冲开关比大于80dB，满足您对*脉冲源的测试需求。 优异的模拟调制(标配)
*1461/*1463标配有优异的模拟调制能力，具有AM、FM、ØM功能，支持内、外调制源输入。优异的DCFM能力，调制率宽达DC～10MHz。优异的DCØM能力，调制率宽达DC～1MHz。具有线性AM和指数AM两种工作模式，线性调幅深度大于90%。为您进行高质量模拟信号发生提供了*的解决手段。 *脉冲调制(标配)

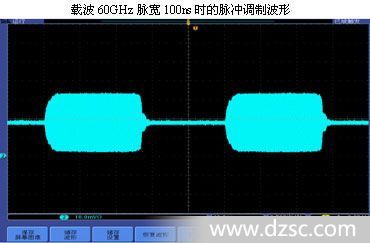

*1461/*1463标配有*的脉冲调制功能，在输出频率大于3.2GHz时，调制深度>80dB，调制速度<20ns，*小脉宽40ns，支持门控、外部等多种触发方式，具有双脉冲输出、重频抖动、重频参差、重频滑变能力，为您进行雷达脉冲信号模拟提供了灵活方便的解决手段。 110GHz倍频源模块扩频
*1461/*1463标配有倍频源模块接口，可外加41所波导系列倍频源模块将输出频率扩频到110GHz，为您提供了一个简便、快捷、*的高质量毫米波信号产生方案。 自动标量网络测试系统组建
与*36110标量网络分析仪可轻松组建自动标量网络测试系统，为您轻松搭建快捷宽带网络测试之路。配以倍频源模块，自动标量网络测试系统可覆盖到110GHz。 中/英文操作界面，TFT大屏幕真彩液晶显示
*1461/*1463合成信号发生器为全自主设计软件，采用大屏幕、中文操作界面，当前状态信息尽收眼底。操作界面也可根据不同用途及场合设置为英文，方便您的使用。 U盘自动软件升级
*1464合成扫频信号发生器提供了可用于软件智能升级及数据备份的U*接口，您可以方便地利用U盘对仪器进行软件升级及维护，简单快捷。 丰富的程控接口

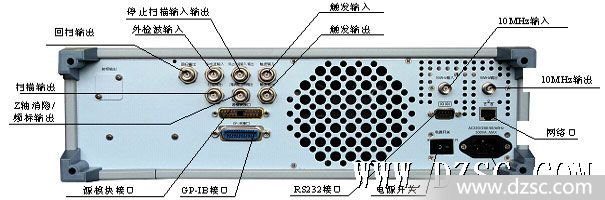

*1464合成扫频信号发生器提供了RS232接口、GPIB接口、网络口等附加扩展接口，任您自由选择，以便方便地实现远程控制及网络升级功能。
典型应用
电子系统性能综合评估
作为具备业界性能的合成扫频信号发生器产品，*1464可在250kHz～67GHz的频率范围产生大动态范围高质量模拟*信号，用于雷达、电子通信设备等电子系统综合性能评估中，解决带宽、灵敏度、动态范围、交调失真等系统指标测试问题。
*接收机测试
*1464合成扫频信号发生器具有大的输出动态范围和*高的频率稳定度，频率分辨率0.001Hz，可输出*标准测试信号，用于雷达、电子通信设备中的*接收机性能测试中，解决灵敏度、动态范围、通道选择性等指标测试问题。 本振替代
*1464合成扫频信号发生器具有*其纯净的信号质量，可做为理想的本振源替代发射机、接收机等被测设备中的本振，*避免本振质量不好对测试带来的负面影响，从而*您的测试精度和可信性。
技术规范
| 频率范围 | *1464A：
250kHz～20GHz
*146*：
250kHz～40GHz
*1464C：
250kHz～50GHz
*1464：
250kHz～67GHz | 频率 | N(内部YO谐波次数) | | 250kHz≤f≤250MHz | 1/8 | | 250MHz＜f≤500MHz | 1/16 | | 500MHz＜f≤1GHz | 1/8 | | 1GHz＜f≤2GHz | 1/4 | | 2GHz＜f≤3.2GHz | 1/2 | | 3.2GHz＜f≤10GHz | 1 | | 10GHz＜f≤20GHz | 2 | | 20GHz＜f≤40GHz | 4 | | 40GHz＜f≤67GHz | 8 | | 频率分辨率 | 0.001Hz | 时基老化率
(典型值1) | 5×10-10/天(连续通电30天后) | | 扫描模式 | 步进扫描列表扫描模拟扫描功率扫描 | | 模拟扫描 | *大扫描速率 | 250kHz≤f≤500MHz | 25MHz/ms | | 500MHz＜f≤1GHz | 50MHz/ms | | 1GHz＜f≤2GHz | 100MHz/ms | | 2GHz＜f≤3.2GHz | 200MHz/ms | | 3.2GHz≤f | 400MHz/ms | | 扫频准确度 | 0.05%扫宽(扫描时间100ms，在规定的100ms*大扫宽内) | | 谐波2 | 250kHz≤f≤10MHz | -28dBc(典型值) | | 10MHz<f≤2GHz | -28dBc | | 2GHz<f≤20GHz | -55dBc | | 20GHz<f≤40GHz | -50dBc | | 分谐波2 | 250kHz≤f≤10GHz | 无 | | 10GHz<f≤20GHz | -50dBc | | 20GHz<f≤40GHz | -40dBc | | 非谐波3 | 250kHz≤f≤2GHz | -65dBc | | 2GHz≤f≤20GHz | -56dBc | | 20GHz<f≤40GHz | -50dBc | | 40GHz＜f≤67GHz | -44dBc | 单边带
相位噪声
(dBc/Hz) | 频率 频偏 | 100Hz | 1kHz | 10kHz | 100kHz | | 250kHz≤f≤250MHz | –98 | –120 | –128 | –130 | | 250MHz＜f≤500MHz | –100 | –121 | –132 | –133 | | 500MHz＜f≤1GHz | –94 | –118 | –127 | –127 | | 1GHz＜f≤2GHz | –88 | –112 | –121 | –121 | | 2GHz＜f≤3.2GHz | –92 | –111 | –120 | –120 | | 3.2GHz＜f≤10GHz | –81 | –101 | –110 | –110 | | 10GHz＜f≤20GHz | –68 | –92 | –101 | –101 | | 20GHz＜f≤40GHz | –60 | –84 | –93 | –96 | | 40GHz＜f≤67GHz | –60 | –84 | –93 | –96 | 输出
功率范围
(25&plu*n;10℃) | *1464A：+13dBm～-20dB 加选件1：+11dBm～-120dBm(可设置-135dBm)
*146*：+10dBm～-20dBm 加选件1：+8dBm～-110dBm(可设置-135dBm)
*1464C/*1464：+6dBm～-20dBm 加选件2：+3dBm～-110dBm | 功率准确度
(25&plu*n;10℃) | 无程控步进衰减器时 | | 频率功率 | >+10dBm | +10～-10dBm | -10～-20dBm | | 250kHz≤f≤2GHz | &plu*n;1.0dB | &plu*n;1.0dB | &plu*n;2.0dB(典型值) | | 2GHz＜f≤20GHz | &plu*n;1.2dB | &plu*n;1.0dB | &plu*n;2.0dB(典型值) | | 20GHz＜f≤40GHz | / | &plu*n;1.2dB | &plu*n;2.2dB(典型值) | | 40GHz＜f≤50GHz | / | &plu*n;1.5dB | &plu*n;2.2dB(典型值) | | 50GHz＜f≤67GHz | / | &plu*n;1.8dB | &plu*n;2.5dB(典型值) | | 有程控步进衰减器时 | | 频率功率 | >+10dBm | +10～-10dBm | -10～-60dBm | -60～-90dBm | | 250kHz≤f≤2GHz | &plu*n;1.0dB | &plu*n;1.0dB | &plu*n;1.5dB | &plu*n;1.8dB(典型值) | | 2GHz＜f≤20GHz | &plu*n;1.2dB | &plu*n;1.0dB | &plu*n;1.5dB | &plu*n;2.0dB(典型值) | | 20GHz＜f≤40GHz | / | &plu*n;1.2dB | &plu*n;1.8dB | &plu*n;2.2dB(典型值) | | 40GHz＜f≤50GHz | / | &plu*n;1.5dB | &plu*n;2.0dB | &plu*n;2.5dB(典型值) | | 50GHz＜f≤67GHz | / | &plu*n;1.8dB | &plu*n;2.5dB | &plu*n;3.0dB(典型值) | | 调制性能 | 脉冲调制 | | 500MHz～3.2GHz | >3.2GHz | | 脉冲调制开关比 | >60dB | >80dB | | 脉冲调制上升下降时间 | <150ns | <20ns | | *小脉宽(内稳幅) | 2μs | | | *小脉宽(非稳幅) | 1μs | 100ns | | 窄脉冲选件 | | | 10MHz～3.2GHz | >3.2GHz | | 脉冲调制开关比 | >80dB | >80dB | | 脉冲调制上升下降时间 | <20ns | <20ns | | *小脉宽(内稳幅) | 100ns | 100ns | | 幅度调制 | 调制方式：线性方式，指数方式
调制率(3dB带宽,30%调制深度)：DC～100kHz
*大深度：线性方式90%，指数方式20dB
准确度(1kHz调制率，线性方式)：&plu*n;(6%×设置深度+1%)
失真(1kHz调制率，30%深度，线性方式，总谐波失真)：<1.5% | | 频率调制 | *大频偏：N×8MHz
准确度(1kHz速率，300Hz～3kHz解调带宽，1kHz<频偏<N×800kHz，除去剩余调频)：
＜&plu*n;(5%×设置频偏+20Hz)
调制率(3dB带宽)：内部直流：DC-100kHz；内部交流：100kHz-1MHz
外部直流：DC-100kHz；外部交流：100kHz-10MHz
失真(1kHz速率，N×800kHz频偏，总谐波失真)：<1% | | 相位调制 | *大相偏：调制带宽100kHz时N×80rad
准确度(1kHz速率，300Hz～3kHz解调带宽，1rad<相偏<N×80rad，除去剩余调相，调制带宽100kHz时)：＜&plu*n;(5%×设置相偏+0.01rad)
调制率(3dB带宽)：
调制带宽100kHz：DC-100kHz；调制带宽1MHz：100kHz-1MHz(典型值)
失真(1kHz速率，,N×40rad相偏，总谐波失真，调制带宽100kHz时)：<1% | | 内部调制信号发生器 | 函数发生器提供：幅度调制、频率/相位调制信号
波形：正弦波，方波，三角波，锯齿波，噪声，双正弦，扫频正弦
频率范围：正弦波、双正弦、扫频正弦1Hz～1MHz，方波、三角波、锯齿波1Hz-100kHz，
频率分辨率：1Hz
脉冲调制信号：脉冲宽度：20ns～(42s-10ns)，脉冲周期：100ns～42s，分辨率：10ns | | 射频输出端口 | *1464A | *146* | *1464C | *1464 | | 3.5mm(阳) | 2.4mm(阳) | 1.85mm(阳) | 1.85mm(阳) | | 显示屏 | TFT-LCD | | 操作界面 | 中文/英文 | | 外形尺寸(宽×高×深) | 482mm×152mm×582mm | | *大重量 | 约20kg | | 工作温度 | +10℃～+40℃ |
注1、*1464系列合成扫频信号发生器在环境温度下存放2小时，预热30分钟后，衰减器自动耦合(或者ALC功率大于-5dBm)，在给定的工作温度范围内，满足各项指标性能。以典型值方式给出的补充特性*供用户参考，不作考核。
注2、输出功率为*大指标时，仪器输出频率范围指标内。
注3、输出功率为0dBm时，偏离载波1kHz以远。
订货信息：
●主机：*1464A合成扫频信号发生器 250kHz～20GHz
*146*合成扫频信号发生器 250kHz～40GHz
*1464C合成扫频信号发生器 250kHz～50GHz
*1464合成扫频信号发生器 250kHz～67GHz
●标配：电源线、用户手册、升级U盘
●选件：115dB程控步进衰减器(只对*1464A、*146*)、90dB程控步进衰减器(只对*1464C、*1464)、快脉冲调制器
|
