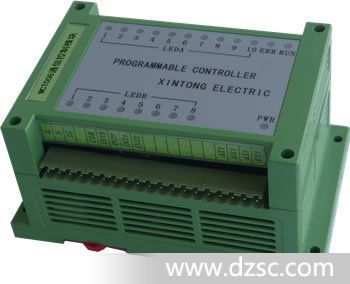

◎主要用于监控系统的综合控制管理和通信，并配有标准的MODBUS协议及RS485通信接口。

2 主要功能

◎监控系统的综合控制管理和通信
◎1路三相交流电压电流检测及功率因数的计算
◎6路开关量状态检测
◎2路继电器输出
◎配有3个通信口，COM1为RS232/RS485可接触摸屏、液晶显示器或上微机。COM2为RS485可接触摸屏、液晶显示器或上微机。COM3为RS485以19.2K的波特率实现网络管理和功能模块的扩展
◎带有停电数据保持及故障指示功能，能对产品故障进行自检，故障后启动保护和报警。

3 技术参数

3.1 工作电压：

通用型DC80V～DC340V或AC85V～AC265V
A型DC18V～DC35V（24V）
B型D*0V～DC63V（48V）

3.2 隔离电压：2500VDC
3.3 模块功耗：＜5W
3.4 交流电压测量路数：3路
3.5 交流电压测量范围：0V～500V（*高输入电压AC1000V）
3.6 交流电压测量精度：1.0S
3.7 交流电流测量路数：3路
3.8 交流电流测量范围：可根据互感器配置设置量程
3.9 有功电能脉冲输出：1路
3.10 无功电能脉冲输出：1路
3.11 开关量检测路数：6路
3.12 光电隔离强度：AC2500V1分钟
3.13 继电器输出路数：2路
3.14 继电器输出规格：5A／AC250V
3.15 可扩展功能模块台数：26台
3.16 通信口速率：2400、4800、9600、19.2K（可设定）
3.17 端子台：阻燃插拔式15A，*缘强度AC2500V1分钟
3.18 塑料外壳材料：绿色或黑色阻燃ABS

5 LED故障指示及说明

外形尺寸：145 X 90 X 72mm
采用35mm的DIN导轨安装或4个Φ3螺丝固定尺寸如下图
