产品简介

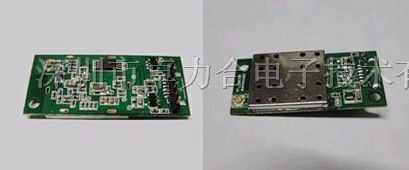

 LH-400GRS是专门为实现嵌入式系统的无线局域网通信应用而设计的一款U*接口的WIFI模块。使用该模块能够使用户通过嵌入式硬件的U* host接口*快捷的扩展出无线局域网的通信功能。LH-400GRS模块的局域网通信功能是由Ralink的 RT2070WMAC/BB部件实现，收发功能由RT2070实现，模块还内置高增益放大器，*实现IEEE802.11b/g标准，*高通信速率可达54Mbps.

• 内置 Ralink RT2070WMAC/BBP 和 RT2070 收发器
• 支持IEEE 802.11b 兼容 DBPSK, DQPSK, CCK 调制方式
• IEEE802.11b 标准的传输速率: 1, 2, 5.5 和 11Mbps
• 支持 IEEE 802.11g 兼容 DSSS, CCK, OFDM 调制方式
• IEEE802.11g标准的传输速率: 6, 9, 12, 18, 24, 36, 48, 54Mbps
• 嵌入的 WEP (64 或 128 bit) 无线数据加/解密引擎
• 支持 TKIP 和 A*
• 支持 U* 2.0 主机接口通信协议
• IEEE 802.11b/g
• U* spec. 2.0

• 硬件信息
  芯片方案	Ralink RT2070
  接口标准	U* 2.0
  接口类型	6-pin Male Jumper / 6-pin Hole
  天线	外置PCB天线 （通过i-Pex连接座）
  LED指示灯	状态指示灯
  产品尺寸	41mm（长）X 19mm（宽） X 4.2mm（高）(*插针）

  无线参数
  标   准	IEEE 802.11b, IEEE 802.11g
  频率范围	2.400~2.4835GHz
  频   道	1~11 (美国, 加拿大), 1~13 (欧洲), 1~14 (日本)
  调制方式	802.11b ：DSSS (CCK, DQPSK, DBPSK)  802.11g ：OFDM (BPSK, QPSK, 16QAM, 64QAM)
  传输速率	802.11b	11, 5.5, 2, 1Mbps
  	802.11g	54, 48, 36, 24, 18, 12, 9, 6Mbps
  工作模式	对等式(Ad-Hoc) 和集中控制式(Infrastructure)
  输出功率	802.11b/g ：17 ±1.5dbm

  其他
  *特性	·64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK (TKIP/A*) ·Cisco CCS Compliant
  系统支持	Window 2000/XP/Vista/7, MAC OS, Linux, WinCE
  工作电压	5V ± 5% (or 3.3V ± 0.3 upon special requirement)
  使用环境	工作温度: -10°C - 55°C
  	工作湿度:10% 到 95% RH无凝结
  功    耗	·Tx: 240 mA *大值 ·Rx: 180 mA *大值
  认    证	FCC / CE
