*指示

此装置*须使用带保护的**缘低电压。*调节和维修工作*须由*工程安装商进行。

二、产品概览

三、整体特质

1、本*光幕可用于*探测区域的人体或物体存在，可*避免自动门电动门夹伤到人体；可*探测到指定区域的

人体或物体进入存在，为其它控制设备提供*大的存在探测信号。广泛应用于平移自动门、自动旋转门的*夹探测，也

可用于如ATM*护亭的人体穿在探测。

2、*的红外TOPSCAN扫描技术，*探测的持续稳定*；

3、多达八路的红外收发光束，用密集的光束**大的**；

4、采用背景自学习功能，开机自动学习背景状态，智能自动适应各种场景；

5、自动实时对背景作时间漂移的精准补偿，能因各种外界因素变化(如：震动、变形、渐移、明暗及阳光等）产生自我修

正，*探测器的**工作；

6、本探测器结构设计合理精巧，可方便用于嵌顶式暗装或正面门头明装；

四、安装方式

本产品既可门头侧面明装，也可天花顶部嵌入安装。其安装结构方式如下：

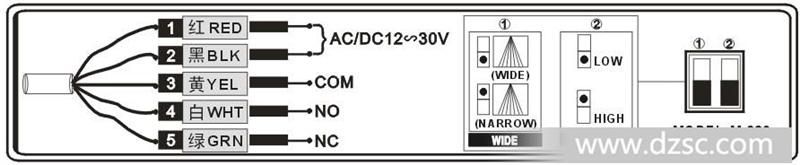

五、输入输出接线图

六、开机和功能设定

1、开机：本探测器设有开机自学习功能，电源接通后蓝色LED自动慢闪烁8秒，*后蓝色LED快速闪烁，

并转为不闪的蓝色，表示背景自学习结束。
 注：在整个自学习的过程中，调试人员以及其它无关的背景物体（如：梯子、工具箱、清扫工具、花

盆等）*要撤出探测范围，以免系统出现错误的背景信息。

2、找到探测主控器的背面接线图解贴膜，在右边找到拨码设定开关：

3、拨码功能设定：
本系统共设置两位拨码开关
第1 位为：探测感应区域设定

出厂默认在下位----宽探测区（1500*400mm）
拨到*----窄探测区（1000*300mm）

第 2  位为：高低灵敏度设定

出厂默认在下位----低灵敏度
拨到*----高灵敏度

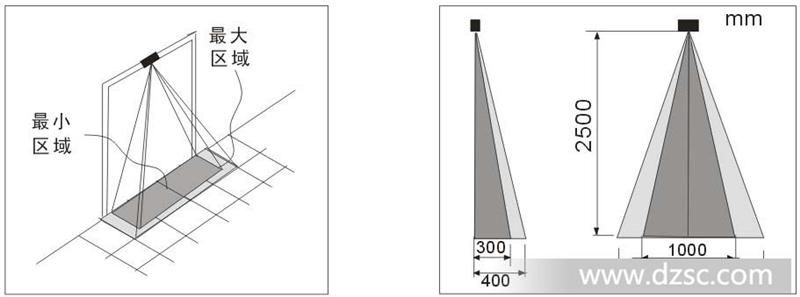

七、探测范围

根据实际需要，通过功能拨码开关设定正确的的探测区域。
注： 每次功能重新设定后要对本探测器重新进行上电学习。

八、主要技术参数

输入电源：AC/DC 12∽30(-/ 10%)
输出继电器：干接点COM * NC
光线类型：红外调制光
光源：红外LED 940nm
光束：四路发射，四路接收
自学习时间：20s
操作显示：待机蓝色LED,侦察动作红色LED

温度范围：-40℃至60℃
*高安装高度：2800mm
*大探测区：1500(W)*400(D)mm
*小探测区：1000（W)*300(D)mm
输出保持时间：0.5s
响应时间：小于100ms
外观尺寸:明装 200（L)*50(W)*32(H)mm
暗藏开孔: 152（L)*37(W)*24(H)mm
