HPG系列含急停PB钮手摇脉冲发生器手持单元

发布询价信息

相关产品

普通会员

企业名：东莞市好的自动化科技有限公司

类型：生产加工

电话： 0769-81552670

联系人：万华强

地址：广东东莞东莞长安天正国际131#

产品分类

新品上架

商品信息

品牌:HPG 型号:HPG-001，HPG-002，HPG-003 类型:手轮规格:手持盒适用机床:皆可产品别名:手摇脉冲发生器材质:铝合金手柄高度:-（mm）手轮高度:-（mm）外径:-（mm）是否库存:是是否批发:是

产品名称：

手动脉冲发生器(MPG电子手轮)

产品型号：

HPG-001，002，003系列
HD-210，220，230系列

品牌：

HPG

产品说明：

手动脉冲发生器Manual Pulse Generator（也称为电子手轮，MPG，手摇脉冲发生器,手脉,脉波发生器,CNC手轮等）

HPG系列电子手轮广泛适用各类CNC控制系统以及PLC系统，依照以下型号不同及供给电压选择。适用于教导式 CNC 机械工作原点设定、步进微调与中断*等动作,另外在印刷机械上也广泛的使用电子手轮进行定位微调。对于PLC上面的应用，我们也另外提供专门的版本供客户使用,比如磨床上面采用PLC+人机架构用于进给微调。

HPG系列电子手轮可以*替换日本TOSOKU公司 HC-115，HC-121 ，日本NEMICOM 内密控HP-L01-2D ;HP-L01-2Z1 HP-V0025-2H全系列，台湾HDWB系列电子手轮，日本SUMTAK 系列电子手轮。具有很高的性能价格比。

特点说明：：

脉冲发生器*采用优质编码器，金属码盘，刻度准确、精度高、质感佳、手感好
直流 5V 或 12V 或24V电源系统可选 .
提供 25PPR 或 100PPR 脉波数输出 .
多种输出接口型式 : 电压(单端)、差动、开集电*输出（Open Collector）、以及光耦输出等多种输出可供选择, 配合各种应用 .
支持多轴使用 ( *多 11 轴 ).
附电源指示灯(LED,DC12V~24V)
后盖附强力磁铁装置(选项，标准版不带磁铁) .
标准版本含3米弹簧电缆线（选项5米），线材*20万次拉伸寿命
简易安装 , 兼容性高
*解决方案

竞争特点：

多样设计（CNC*，PLC，单片机，伺服系统等适合）
接受原厂委托设计制造 ODM
接受原厂委托*制造 OEM
轴选择/倍率选择开关根据客户要求可选择PTP点对点输出和BCD 2进制编码输出，格雷码输出。
脉冲幅度可以选择DC24V输出（光耦OC输出类型）。配合PLC系统应用*为方便。
PLC电子手轮可以选择电压输出和开集电*输出（Open Collector）类型；输出方式可以选择
DIR方向/PULSE脉冲或者 CW/CCW，简化您的编程。

选型指南：
HPG-003	电源DC5V，输出脉冲100个脉冲/每回转，相位输出为A，/A，B，/B
	适合系统：比较通用，适合PC_BASE系统，典型系统如：台湾宝元POUYUEN M600 M500 M520i T300 ELC-1000系列，台湾新代SYNTEC系统，德国PA系统典型如：海德盟 Higerman ，海那克 HANUC ，广州数控 GSK，开通数控，等数控系统国外系统：西门子，NUM，西班牙法格FAGOR(NEW，8055I)等,
HPG-002	电源DC12V，输出脉冲25个脉冲/每回转，相位输出为A，B，两路脉冲序列A和B相差90·，开路集电*电路，内装2K欧的上拉电阻
	适合系统：日本三菱MELDAS电子手轮（MELDAS M64;M65;E60等系统为电源DC12V，输出为DC5V），意大利 SELCA 等系统
HPG-001	电源DC5V，输出脉冲100个脉冲/每回转，相位输出为A，B。两路脉冲序列A和B相差90·，开路集电*电路，内装200欧的上拉电阻
	适合系统：日本法那科FANUC系统,台湾中达电通TNC，台湾亿图(HUST)系列；国内如航天数控,华中数控，广州诺信，凯恩帝KND等系列，

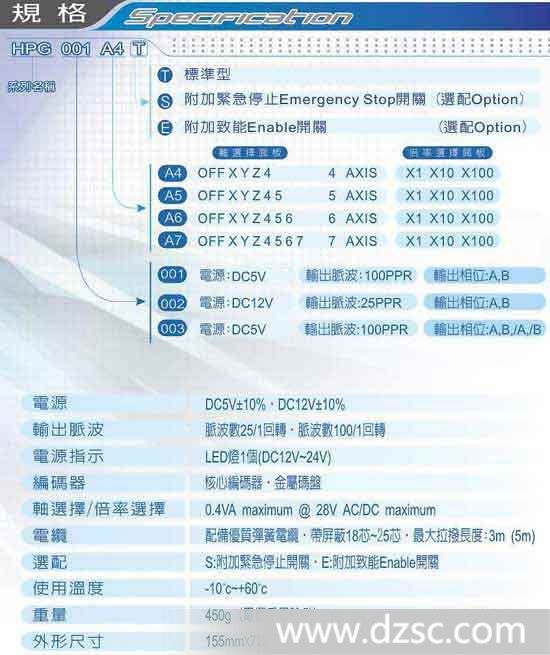

功能规格：

产品互换
	HPG-001 *系列 HD-210 *系列	HPG-002 *系列 HD-220 *系列	HPG-003 *系列 HD-230 *系列	PLC* *系列 HD-240 *系列
参数规格	100PPR;DC5V;A,B相	25PPR;电源入12V，出DC5V;A,B相	100PPR;DC5V;A,B./A,/B相(差动输出)	100PPR;A,B相，晶体管NPN开集电*输出,采用单一24V电源，可以直接接PLC电源（DC24V，<60mA）
对应日本TOSOKU东测品牌	HC-115***系列	HC-121***系列	HC-11D***系列	--
SUMTAK电子手轮	LGB-641-100系列	LGB-643-25系列	LGB-642-100系列	--
对应台湾远XX品牌	BA4S-I ***系列	BD4S-I ***系列	BE4S-I ***系列	--
对应台湾ER-2XX品牌	ER-210 ***系列	ER-220 ***系列	ER-230 ***系列	--
对应台湾RT品牌	RT-067 ***系列	RT-068***系列	RT-069***系列	--
对应日本NEMICOM品牌	HP-L01-Z1 *系列 HP-L01-Z9 *系列	HP-V0025-2H ***系列	HP-L01-2D***系列	适合市面上大多数的PLC应用系统，主要适合PLC公共点为共0V的情况。在刻度盘停止位置，输出晶体管是关闭（OFF）的，即不导通，对外部电路来说输出端A/B和0V端是大。当从一个刻度转到另外一个刻度的时候，输出晶体管是*导通（ON）的，对外部电路来说输出端A/B和0V端是短接的。
适合控制系统	适合系统：日本法那科FANUC系统,中达电通TNC系列,	适合系统：日本三菱MELDAS （MELDAS系统为电源DC12V，输出为DC5V），意大利 SELCA 等系统	适合PC_BASE系统，典型系统如：台湾宝元 M600 M500 T300系列，台湾新代SYNTEC系统，海德盟 Higerman ，海那克 HANUC ，广州数控 GSK，开通数控，凯恩帝KND 等数控系统国外系统：西门子802，840系列，NUM，西班牙法格FAGOR(NEW)
输出电路	上拉电阻220欧姆	上拉电阻2000欧姆	26C31差分输出	NPN开集电*输出

国外电子手轮可以替换的型号：德国安士能EUCHNER公司HBA-084962，HBA-079826, ,日本兄弟BROTHER机TC-S2A；TC-S2AO; TC-S2Z等系列*电子手轮HP-102D-A-12, 以及台湾协鸿机*手轮等，日本HC-11D-03等*型号可以来图订做。
HBA-079827，
