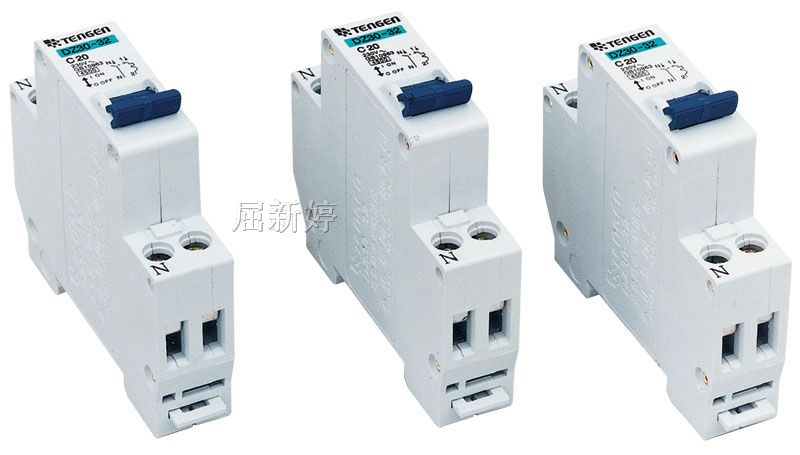

DZ30-32断路器

主要技术参数
一.分类
1.按额定电流分：6A、10A、16A、20A、25A、32A共六种；
2.按*数分为带一个保护*的二*断路器（1P + N）；
3.按瞬时脱扣器的型式分为C型（5In - 10In）。

二.主要技术参数及指标
1.主要技术表1。
2.运行短路能力：4500A。
3.机械电气寿命：大于4000次。 序号 脱扣器额定电流In 起始状态 试验电流 规定时间 预期结果 备注
a ≤ 32A 冷态 1.13In t ≥ 1h  不脱扣
b 紧接着a项
试验后进行  1.45In t < 1h  脱扣 电流在5s内稳定
地上升至规定值
c 冷态 2.55In ts 〈t 〈 60s 脱扣
d 冷态 5In t ≥ 0.1s  不脱扣 通过闭合辅助
e 冷态 10In t < 0.1s  脱扣 开关接通电流

4.接线：断路器使用时参照表2选取铜导线截面积。
额定电流 In A  In ≤ 6 6 < In ≤ 13  13 < In ≤ 20  20 < In ≤ 25  25 < In ≤ 32
导线截面积S mm2  1 1.5 2.5 4 6

三.结构特点
1.产品体积小，结构紧凑，18mm宽度内拥有 IP+N 两*，是DZ47产品两*体积的一半。价格比*产品。
2.产品壳体和部分功能件均采用高阻燃、*、耐冲击塑料制成。
3.产品直接带*线安装，避免*线接线错误潜在的触电危险。
4.产品采用导轨安装，方便省时。
