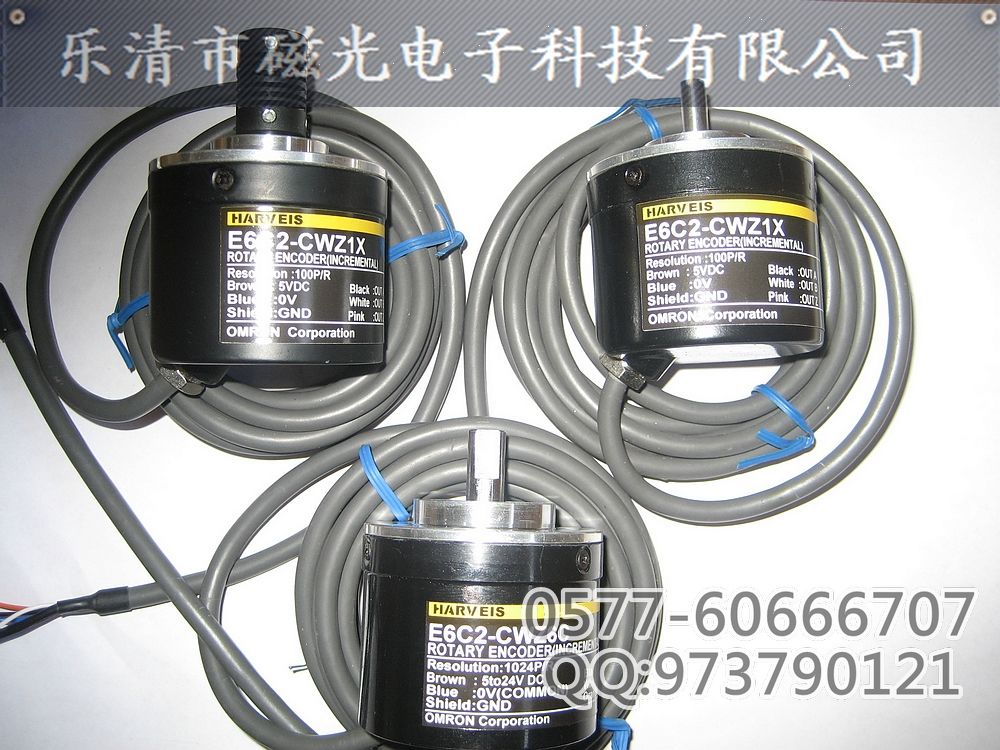

编码器外径50MM轴6MM E6C2系列三月包换一年保修

型号/规格：
E6C2
品牌/商标：
Harveis

发布询价信息

普通会员

企业名：乐清市磁光电子有限公司

类型：生产企业

电话： 0577-62660061

手机：13588948986

联系人：薛曙曙

QQ：

邮箱：ciguangdianzi@yahoo.cn

地址：浙江温州乐清经济开发区纬十七路科技园C304

产品分类

编码器(14)
∟ 旋转编码器(14)

新品上架

商品信息

额定值/性能

项目型号		E6C2-CWZ6C	E6C2-CWZ5B	E6C2-CWZ3E	E6C2-CWZ1X
电源电压		DC5V—5%～24V+15% 脉冲(p-p)5%以下	DC12V—10%～24V+15% 脉冲(p-p)5%以下	DC5V—5%～12V+10% 脉冲(p-p)5%以下	DC5V±5% 脉冲(p-p)5%以下
消耗电流 *1		70mA以下	80mA以下	130mA以下
分辨率(脉冲/旋转)		10、20、30、40、50、60、 100、200、300、360、 400、500、600、720、 800、1,000、1,024、1,200、 1,500、1,800、2,000	100、200、360、500、 600、1,000、2,000	10、20、30、40、50、60、 100、200、300、360、 400、500、600、1,000、 1,200、1,500、1,800、2,000	10、20、30、40、50、60、 100、200、300、360、 400、500、600、1,000、 1,024、1,200、1,500、 1,800、2,000
输出相		A、B、Z相			A/A/B/B/Z/Z相
输出方式		NPN集电*开路输出	PNP集电*开路输出	电压输出(NPN输出)	线性驱动器 * 2
输出容量		外加电压：DC30V以下同步电流：35mA以下残留电压：0.4V以下 (同步电流35mA时)	外加电压：DC30V以下同步电流：35mA以下残留电压：0.4V以下 (同步电流35mA时)	输出电阻：2kΩ 同步电流：20mA以下残留电压：0.4V以下 (同步电流20mA时)	AM26LS31相当品输出电流 H位：IO= -20mA L位：IS=20mA 输出电压VO=2.5V以上 VS=0.5V以下
高响应频率 3		100kHz	50kHz	100kHz
输出位相差		A相、B相的位相差90±45℃(1/4±1/8T)
输出上升下降时间		1μs以下控制输出电压：5V 负载电阻1kΩ 导线长：2m	1μs以下 (导线长：2m 同步电流：10mA)		0.1μs以下导线长：2m IO= -20mA、IS=20mA
起动转矩		10mN·m以下
惯性力矩		1×10-6kg·m2以下(600脉冲/旋转以下：3×10-7kg·m2以下)
轴允许力	径向	30N
	轴向	20N
允许*高旋转数		6,000r/min
保护回路		负载短路保护、电源逆接线保护			——
环境温度范围		动作时： -10～+70℃、保存时：-25～+85℃(不结冰)
环境湿度范围		动作时、保存时：各35～85%RH(不结露)
*缘电阻		20MΩ以上（DC500V兆欧表）充电部整体与外壳间
耐电压		AC500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～500Hz 复振幅2mm或150m/s2 X、Y、Z各方向 1扫描 11min 3扫描
冲击(耐久)		1,000m/s2 X、Y、Z各方向 3次
保护构造		IEC规格 IP50
连接方式		IEC规格 IP64 （JEM规格 IP64f 滴·油）* 4
材质	外壳	亚铅合金
	本体	铝
	轴	SUS420J2
质量(包装状态)		约400g
附件		使用说明书
