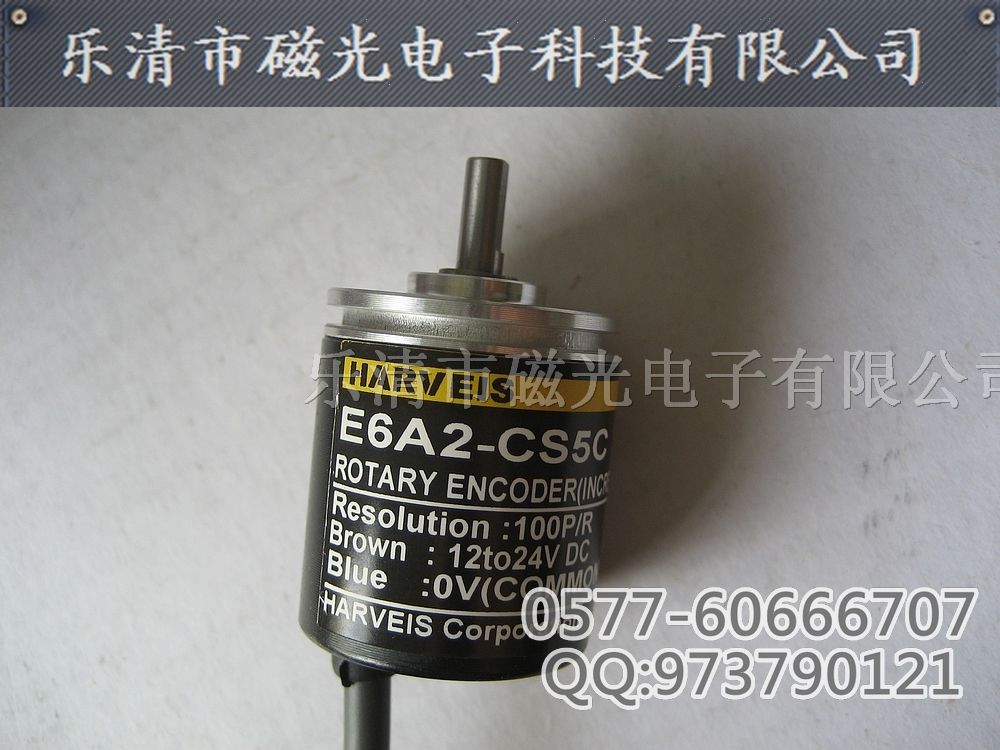

E6A2
Harveis
企业名:乐清市磁光电子有限公司
类型:生产企业
电话: 0577-62660061
手机:13588948986
联系人:薛曙曙
邮箱:ciguangdianzi@yahoo.cn
地址:浙江温州乐清经济开发区纬十七路科技园C304
额定值/性能
*1. 接通电源时,流过约有9A的冲流。(时间:约0.3m) *2. 电的*高应答转速根据分辨率以及*高应答频率规定。 编码器型号: 固话: 欢迎来电咨询。 厂部地址:浙江省乐清经济技术开发区纬十七路科技创业中心C304
型号
项目E6A2 -CS3E C
E6A2 -CS3C
E6A2 -CS5
E6A2 -CW3E
E6A2 -CW3C
E6A2 -CW5C
E6A2 -CWZ3E
E6A2 -CWZ3C
E6A2 -CWZ5C
电源电压
DC5V—5%~ 12V+10% 脉动(p-p)5%以下
DC12V— 10%~ 24V+15% 脉动 (p-p)5% 以下
DC5V—5%~ 12V+10% 脉动(p-p)5%以下
DC12V— 10%~ 24V+15% 脉动 (p-p)5% 以下
DC5V—5%~ 12V+10% 脉动(p-p)5%以下
DC12V— 10%~ 24V+15% 脉动 (p-p)5% 以下
消耗电流*1
30mA以下
20mA以下
0mA以下
20mA以下
50mA以下
30mA以下
分辨率(脉冲/旋转)
10、20、60、100、200、300、360、 500
100、200、360、500
输出相
A相A相、
B相A相、
B相、Z相
输出状态
电压输出
集电*开路输出
电压输出
集电*开路输出
电压输出
集电*开路输出
输出容量
输出电阻:2kΩ 输出电流:20mA以下 残留电压: 0.4V以下 输出电流 20mA时
外加电压:DC30V以下 同步电流:30mA以下 残留电压:0.4V以下 (同步电流30mA时)
输出电阻:2kΩ 输出电流:20mA以下残留电压:0.4V以下输出电流20mA时
外加电压:DC30V以下 同步电流:30mA以下 残留电压:0.4V以下 (同步电流30mA时)
输出电阻: 2kΩ 输出电流: 20mA以下 残留电压: 0.4V以下 输出电流 20mA时
外加电压:DC30V以下 同步电流:30mA以下 残留电压:0.4V以下 (同步电流30mA时)
*高响应频率*2
30kHz
输出位相差
——
A相、B相的位相差 90°± 45°
输出负荷比
50±25%
——
输出上升下降时间
1.0μs以下 导线长 500mm、 同步电流 10mA
1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ
1.0μs以下 导线长 500mm、 同步电流 10mA
1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ
1.0μs以下 导线长 500mm、 同步电流 10mA
1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ
起动转矩
1mN·m以下
惯性力矩
1×10-7kg·m2以下
轴允许力
径向
10N
轴向
5N
允许*高转速
5,000r/min
环境温度范围
工作时:-10~+55℃ 保存时:-25~+80℃ (不结冰)
环境湿度范围
工作时、保存时:各35~85%RH(不凝露)
*缘电阻
20MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压
AC500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)
10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)
500m/s2 X、Y、Z各方向 3次
保护结构 *3
IEC规格 IP50
材质
外壳
铝合金
本体 金属部
铝
轴
SUS420J2
安装金属配件
铁 亚铁锌镀
质量(包装状态)
约35g
附件
耦合器、伺服装置用安装配件(E6A2-CWZ□)、六角扳手、使用说明书
电的*高应答频率转速(r/min)=(*高响应频率 /分辨率)×60
因此,旋转*过*高响应转速时,则电气上不能追纵信号。 *3. 对水、油没有保护作用。
产品规格*供参考,详细信息请于业务员联系。公司*生产E6A2增量式旋转编码器,E6B2旋转编码器,E6C2旋转编码器,E6CP
*对式编码器, A6G1机床编码器,A6G2编码器、A6G3机床编码器、CBW波纹管联轴
、HB965 计数器、HCF型空芯编码器、LSC6610型编码器、LSC6615型编码器、
LSC7008型编码器、OSS工业编码器、铝合金联轴器、计数器,联轴器,可代替欧
姆龙编码器 耐密控编码器等系列产品,可定做。
