一、产品概况
1、产品型号：负温度系数温度传感器MFT-001
2、电阻规格：R25℃=5K±1% B25/50=3470K±1%

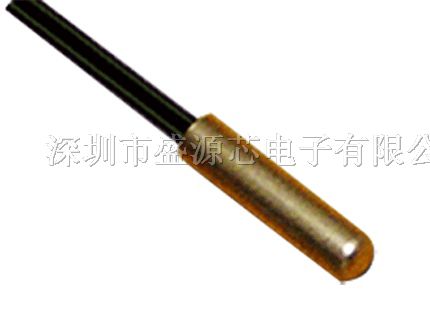

3、产品外壳：φ5*25铜镀镍圆柱型外壳
4、引线规格：26# 105℃黑色PVC线L=1200±10mm
5、端子连接：C3-2Y
二、电气参数：
|
序号 |
电气参数 |
数值要求 |
备注 |
|
1 |
标称电阻值R25℃ |
基准值5KΩ |
环境温度范围:25℃±0.02℃ 测试仪表精度：≤±0.2% 测量功率： ≤±0.2 mW |
|
2 |
50℃电阻值R50℃ |
基准值17.941KΩ |
此时的偏差不为±1% |
|
3 |
B25/50值 |
B25/50=3950±1% |
B=Ln(R25/R50)/((1/273.15+25)-1/(273.15+50)) |
|
4 |
耐压Un |
1000VAC/5mA/5S |
交流耐压仪 |
|
5 |
*缘电阻Rs |
Rs≥100MΩ/DC500V |
*缘电测试仪 |
|
6 |
耗散系数δmax |
4mw/℃ |
静止空气中 |
|
7 |
时间常数τmax |
8S |
静止空气中 |
|
8 |
工作温度TA |
-30℃≤TA-≤+105℃ |
|
|
9 |
*大功率Pmax |
0.1mw |
|
三、环境试验及*性参数
|
序号 |
试验项目 |
试验条件 |
合格判定 |
|
1 |
干热贮存 |
105±2℃环境中放置1000小时 |
△R/R25≤±3% |
|
2 |
低温贮存 |
-30±2℃环境中放置1000小时 |
△R/R25≤±3% |
|
3 |
湿热贮存 |
60±3℃95%RH放置1000小时 |
△R/R25≤±3% |
|
4 |
温度冲击 |
-30℃30分钟 —— 常温5分钟 —— +105℃30分钟 —— 常温5分钟，循环20次后 |
△R/R25≤±3% |
|
5 |
跌落试验 |
从0.75m高度自由落下10次在木板上外观*伤 |
△R/R25≤±2% |
|
6 |
常温漂移 |
室温下储存10000小时 |
△R/R25≤±1% |
四、注意事项与贮存方法
1、在测量电阻值时，要*测试环境温度波动为±0.02℃，仪器精度为±2‰，如达不到上述测试条件，请在相对密闭的环境中进行对比测试。
2、在设计时，请充分考虑产品结构对传感器产生的温度影响。
3、贮存和运输过程中每堆叠放高度不*过4箱产品。
4、在运输过程中要避免雨、雪的直接或间接的淋袭和机械损伤。
