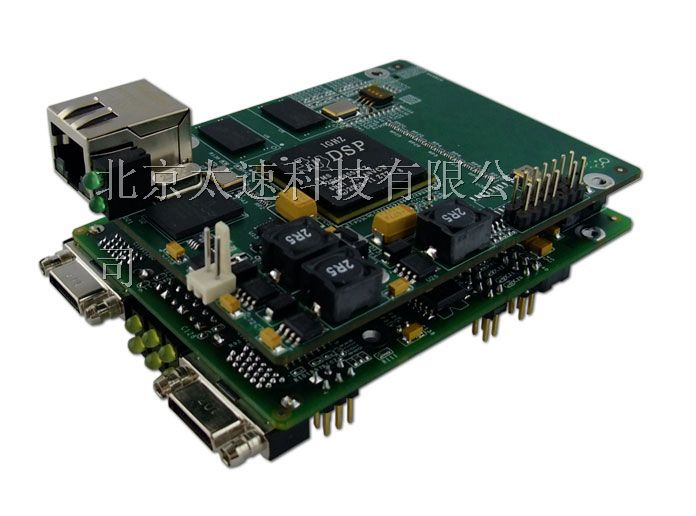

该系统是由两块*模块组成，分别是基于TI DSP TMS320C6455的模块(以下称:DSP卡)和基于Altera FPGA EP3*0F484C8的模块(以下称:FPGA卡)。DSP卡是以TI的DSP TMS320C6455作为主芯片，可用于*数据、视频信号检测，分析等应用；FPGA卡处理芯片为EP3*0F484C8，兼容EP3C16F484C8的设计，支持Camera Link的数据输入输出，主要用于处理高清图像输入信号，进行智能分析。

2、DSP卡性能介绍
　　(1) DSP芯片性能
(a) DSP时钟主频1GHz，支持1.2GHz。
(b) 内存总线*， 板载 DDR*。
(c) 支持4* Nor Flash。
(d) 支持千兆网络接口。
　　 (f) 支持 I2C的 E2Prom。
　　(2) 接口介绍
(a) 接口支持FMC标准的HPC连接器，支持 EMIF 64bit宽度，同步100MHz传输；Mcpbs0；Mcbsp1；RapidIO X4。
(b) 接口支持FMC标准的LPC连接器 支持EMIF3*it宽度，同步100MHz，Mcbsp1，RapidIOX1，Flash*支持4*。
(c) 连接电源 +12V，+3.3V 。板卡*供电+5V--+12V均可，模块*大功耗在8W。
　　(3) 板卡尺寸： FMC卡大小为：90mmX69mm。安装孔大小为2.7mm。

3、FPGA板卡性能介绍
　　(1) 根据本系统的运算性能和外设I/O的需求，FPGA卡选用CycloneIII系列的EP3*0F484C8芯片，它具有39600个逻辑单元、2340Kbit存储单元，126个乘*、4个PLL， 331个外部*I/O，*高运行时钟*300MHz 。该性能已经满足本系统的要求。
　　(2) FPGA图像缓存SDRAM: 选用两片大容量的SDRAM，MT48LC16M16A2 （4 Meg x 16 x 4 banks）*挂接在FPGA上，可以构成乒乓操作，也可以组合成大存储空间。
　　(3) 接口设计
(a) FPGA外接2路RS232串口，
(b) FPGA外接 一路Camera Link输入和一路Camera Link输出，Camera Link 支持Base 模式
(c) FPGA外接1路VGA输出，支持PAL、NTSC模式。

4、软件功能：
　　(1) DSP卡软件功能：
(a) 支持千兆网络传输程序，移植LWIP协议栈，支持ping，TCP、UDP、IP传输协议。
(b) DSP与FPGA的EMIF口 EDMA，同步中断传输程序，测试速率在200*/s以上。
(c) 支持1K字节的引导，Flash 烧写测试程序。
　　(2) FPGA卡软件功能：
(a) 支持FPGA程序JTAG,AS模式配置。
(b) 支持FPGA的CameraLink图像输入\输出，RS232/485信号传输
(c) 支持FPGA的 SDRAM数据读写。

5、物理特性
　　储存温度：-20℃～ +70℃
　　存储温度：商业级0℃～ +55℃ ，工业级 -40℃～ +70℃
　　工作湿度：10%～80%

6、供电要求:
　　直流电源供电。电压： +12V。总功耗15W。

7、应用领域:
　　智能图像分析*数据、视频信号检测，分析。

8、 技术支持：
　　直接由板卡开发团队提供技术支持，可以根据用户需要修改原理图和PCB，并升级为图像采集卡，数据播出卡等开发平台。团队也可支持应用程序开发。
