产品说明

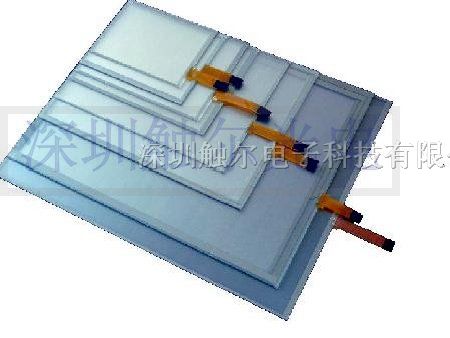

A：透明触摸屏是与电子显示器配合使用的人机介面装置。操作者可以直接点触透明轻触薄膜，就可传送指令，随意进行功能控制。
B：透明触摸屏结构是由上层与下层线路组成，上层材料使用薄膜；下层材料既可选用薄膜，也可选用玻璃。两层线路中间由*小的*缘点支撑，目前我们可做到*小的*缘点是 Φ 0.035mm。
C：当操作者点触透明触摸屏时，上层线路（薄膜）与下层线路（薄膜或玻璃）的导电层形成接触，控制器接收到此触点信息的同时把信号传送给相对的IC控制部分。
透明触摸屏类型
模拟电阻式 四线式、五线式
主 要 应 用 范 围
液晶显示模块、工控设备、*设备、办公自动化、查询一体机、车载GPS、贴纸相机、POS系统、彩票机、KTV点歌机、排队机、信息终端设备、手写板、游戏机等等
标准规格
电气性能
电路等级 5V(DC) ，<20mA
透光率 80%以上
*缘阻*  10M  @  25VDC(类比式)
 10M  @ 50VDC (矩阵式)

介质耐压 250 V Rms (50 ~ 60 Hz 1 min.)
触点抖动  5ms

敲击寿命 四线电阻式>一*次 五线电阻式>三千五*次
笔画寿命 四线电阻式>十万次 五线电阻式>五*次
机械性能
操作压力 10~ 100g(笔尖或指触)
线性 <1.5%
表面硬度 3H
操作电流 5mA – 25mA
环境性能
工作温度 -10°C ~ +60°C (湿度：20% ~ 85%、不凝结水珠)
储存温度 -20°C ~ +70°C (湿度：20% ~ 90%、不凝结水珠)
湿度 40°C、90%~95% 、240 小时
振动 20 G's max. (10-200 Hz、MIL-STD-202、M204、 Condition B)



企业名：深圳触尔电子科技有限公司

类型：生产企业

电话： 0755-82048331

手机：13332965401

联系人：马铭波

QQ：

邮箱：mamingbo85@163.com

地址：广东深圳福田区彩田路3002彩虹新都彩荟阁14H
