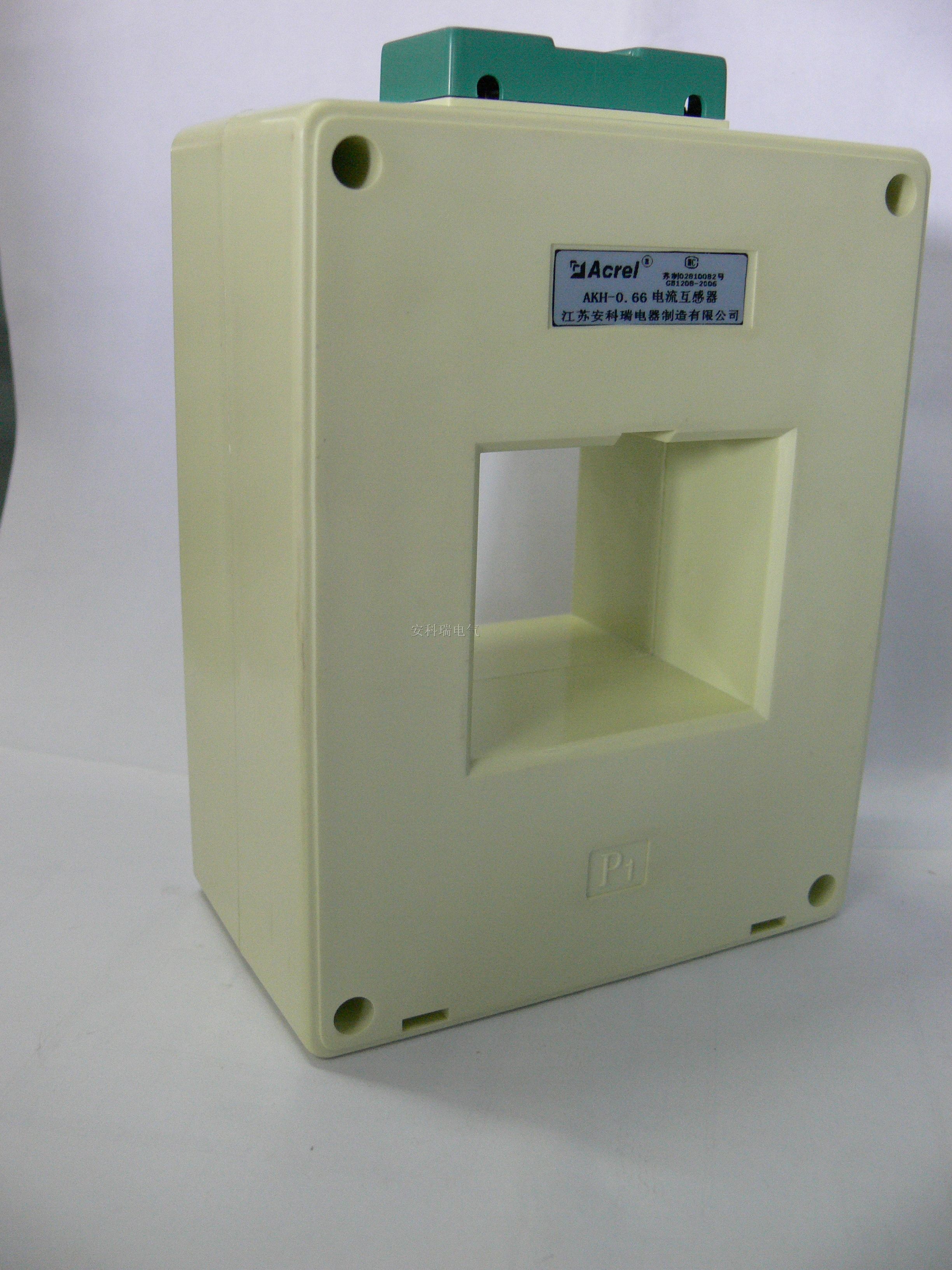

AKH-0.66P低压保护型电流互感器

型号/规格：
AKH-0.66P
品牌/商标：
安科瑞
*类别：
普通型
主要用途：
工业电子电气设备
额定电流：
5
额定电压：
100

发布询价信息

相关产品

普通会员

企业名：安科瑞电气

类型：生产企业

电话： 021-69152258

手机：18221933589

联系人：王海芹

QQ：

邮箱：2880157862@qq.com

地址：上海上海市上海市嘉定区育绿路253号

产品分类

新品上架

商品信息

低压保护型电流互感器主要适用于多根母排穿越的继电保护回路，该产品为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。

下面以上海安科瑞电气股份公司AKH-0.66P系列低压保护型电流互感器为例,介绍保护型电流互感器的功能和技术参数。

AKH-0.66P系列电流互感器外壳采用阻燃、耐温140℃的*聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用*度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

用于采集低压过载、短路信号，与保护继电器配套使用，测量范围200-6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50mA，800A/100mA。

*合标准

产品*合国标GB1208-2006

技术指标

l 保护*电流200-6300A，二次电流5A，1A，0.1A，0.05A

l 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）

l 额定频率50-60Hz

l 环境温度-30℃~70℃，*高耐温120℃

l 海拔高度≤3000m

l 工频耐压3000V/1min 50Hz

l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

选型说明

l 根据电流及母线截面等参数选择对应的规格产品。导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以*窃电。

l 工作电流长期不*过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不*过1h；

l 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；

l 产品*性表示为：接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；

l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应*过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；

l 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

规格尺寸

尺寸规格	外形尺寸(mm)			安装尺寸(mm)
尺寸规格	C	D	E	A	B
AKH-0.66P-60Ⅲ	100	143	56	32	62
AKH-0.66P-80Ⅲ	100	168	56	32	82
AKH-0.66P-100Ⅲ	105	193	56	32	102
AKH-0.66P-120Ⅲ	125	218	56	52	122
AKH-0.66P-130Ⅲ	125	222	57	53	133

附件

AKH-0.66P-I低压电动机保护器*电流互感器

测量准确，过载能力强，可与我公司ARD2、ARD3等电动机保护单元配套使用。

AKH-3.*-φ型中压电动机保护*电流互感器

AKH-3.*-φ35 3.3kV保护用电流互感器外壳采用PPS材料，耐热200℃以上，并采用环氧树脂浇注，具有很强的耐热性和机械性能。该互感器可过载10倍，*于煤矿，与煤矿*电动机保护装置配套使用。
