类型:数字式电阻测量仪表 品牌:台湾和普 型号:HK3561 测量范围:HK3561（MΩ） 测试电压:HK3561（V） 精度:HK3561 重量:HK3561（kg）

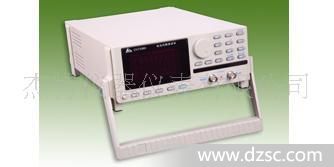

HK3560/HK3561/HK3562是一种*、高稳定性的交流电阻测试仪。测试接触电阻、电池内部电阻和电池电压。本产品可同时测量电阻和电压并比较电池内阻和开路电压。比较适用于电池流水线上的产品分选和出厂检验。也可用于低电流测试条件下来表征机电元件的低阻特性。主要性能兼容日置HIOKI 3560和安捷伦Agilent 4338B。
HK3560/HK3561/HK3562采用*的二端对测试原理,以**、*、高分辨率的电阻测试。可测试1μΩ～3.2kΩ的电阻，*大显示32，000个数,基本准确度可达0.3％。电压测试范围100μV～60V，基本准确度可达0.05%。*高测试速度可达20次/秒。
电阻测量采用矢量测试原理,可同时测量被测元件的各种参数(R/θ/V)，电压采样采用差分测量原理，因而能准确的测量开路电压，使得它*适用与锂电池、碱性电池等各类蓄电池的劣化情况判定及寿命评估和UPS在线检测。
仪器拥有*分选功能，具有30组存储数据，多样分选讯响设置，还配备了Handler接口，应用于自动分选系统成全自动流水线测试。内置RS232C接口或选配GPIB接口用于远程控制和数据采集与分析。
计算机远程控制指令兼容SCPI（Standard Command forProgrammable Instrument可程控仪器标准命令集），*完成远程控制和数据采集功能。
成熟的软件应用，为你的工作效率加速！
可自由生成报表，马上完成工作哦！
可根据日期或具体产品型号编制报表哦！
性能特征
高亮度，*清晰四色VFD显示
*20次/秒的测试速度
电阻和电压参数同时显示
采用矢量法测量，多种参数同时测量
三显示：直读/*对偏差/相对偏差显示,ΔABS/Δ%/分选结果同时显示
校正功能：全量程短路清*功能
比较器（分选）功能：内置30组比较器，HI/IN/LOW/GD/NG分选结果显示和输出
四端测试
*创的*误判测试线异常检测
*大测试电流<10mA
用户自校准功能
人性化直观的操作界面
内置RS232接口和Handler接口
内部/手动/外部/远程触发
兼容SCPI指令集
键盘锁定与数据保持功能
良好的测试稳定性
应用
各种接触电阻的测试
手机锂电，动力电池等各种锂电的测试
碱性电池、铅蓄电池的劣化情况测定及寿命评估
UPS在线检测
蓄电池出厂检验
*电容等效电阻（*R）测量
性能指标
型号 | HK3560 | HK3561 | HK3562 |
显示 | 荧屏尺寸98mm×95mm，四色高清彩屏 | ||
测试参数 | 交流电阻(ACR) 电*(X),阻*(Z) 相位角(θ),电感(L) 直流电压(DCV) | 交流电阻(ACR) 直流电压(DCV) 相位角(θ) | 交流电阻(ACR) 直流电压(DCV) 相位角(θ) |
基本准确度 | 电阻：0.3%&plu*n;3字 电压：0.05%&plu*n;2字 电感：1% | 电阻：0.5%&plu*n;1字 电压：0.1%&plu*n;1字 | 电阻：0.5%&plu*n;1字 电压：0.1%&plu*n;1字 |
测量范围 | 电阻:1μΩ～3kΩ 电压:100μV～60V 电感:10mH～1H | 电阻:10μΩ～3kΩ 电压:1mV～60V | 电阻:10μΩ～3kΩ 电压:1mV～60V |
*大读数 | 电阻:32,000 电压:60,000 | 电阻:3200 电压:6000 | 电阻:3200 电压:6000 |
测试速度 | 1次/秒 6次/秒 20次/秒 | 1次/秒 6次/秒 15次/秒 | 1次/秒 6次/秒 15次/秒 |
比较器 | 30组记录,显示和输出GD-IN,NG-LO,NG-HI | ||
触发方式 | 内部、手动、外部和远程触发 | 内部、手动触发 | 内部、手动触发 |
显示结果 | 直读、ΔABS、Δ/%、θ、V 和分选结果 | ||
量程 | 六量程手动和自动 | ||
校正 | 全量程内短路清* | ||
讯响 | GD、NG、关报警 | ||
异检 | 测试线异常检测 | ||
标配接口 | RS232C/Handler接口 | RS232C接口 | 无 |
通讯协议 | SCPI | 无 | |
其它 | 键盘锁和数据保持功能 | ||
订货信息
型号 | HK3560 | HK3561 | HK3562 |
标准 配置 | HK3560主机壹台 HK9350测试夹 HK9800通讯电缆 电源线壹条 产品手册壹本 标配自动记录软件 (内含保修卡,装箱单,检测报告) | HK3561主机壹台 HK9350测试夹 HK9800通讯电缆 电源线壹条 产品手册壹本 标配自动记录软件 (内含保修卡,装箱单,检测报告) | HK3562主机壹台 HK9350测试夹 电源线壹条 产品手册壹本 (内含保修卡,装箱单,检测报告) |
选件 | GPIB接口 HK9360测试探针 | Handler接口 HK9360测试探针 GPIB接口 | HK9360测试探针
|
附件
HK9350测试夹 |
HK9800通讯电缆 |
HK9360测试探针 |
