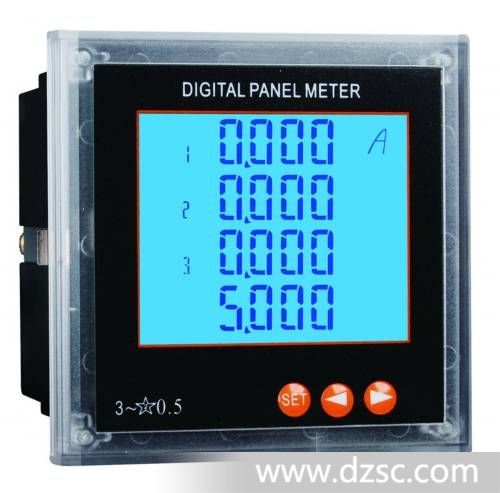

品牌:上海明珠 产品型号:APD194Z-9SY 测量精度:0.5 显示方式:LCD液晶显示器 外形尺寸:96*96（mm） 开孔尺寸:86*86（mm）
产品概述
Z系列网络电力仪表用于配电系统的连续*与控制。可测量各种常用电力参数、有无功电能、需量，可进行远端控制、越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可程控设置。*的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于*开关的状态。Z系列电力仪表将高*电量测量、智能化电能计量与管理和简单人机界面结合在一起。
| 技术指标 |
| |
| 精度等级 | U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 | | 显示 | 可编程LCD或LED显示 | | 输入测量 | 网络 | 三相三线、三相四线 | | 额定值 | 电压：AC 100V、400V；电流：AC 1A、5A | | 过负荷 | 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒) | | 功 耗 | 电压：＜1VA(每相) 电流：＜0.4VA(每相) | | 阻 * | 电压＞300kΩ 电流＜20mΩ | | 频 率 | 50/60Hz&plu*n;10% | | 电能计量 | 电能 | 有功、无功电能计量 | | 电源 | 工作范围 | AC、DC 80V～270V | | 功 耗 | ≤5VA | | 输出可编程 | 模拟量 | 2路或4路变送输出：4～20mA/0～20mA | | 数字量 | RS-485接口，MODBUS-RTU协议 | | 脉冲输出 | 2路电能脉冲输出，光耦继电器 | | 开关量输入 | 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明) | | 开关量输出 | 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明) | | 工作条件 | 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m | | 隔离耐压 | 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV | | *缘电阻 | ≥100MΩ |
| 型号 | 测量 | 显示 | 外围功能(可选项, 订货时说明) | | 变送输出或开关模块 | 数字通讯 | 电能脉冲 | | APD194Z-9SY | U、I、kW、kVar、KVA kVarh、kWh、Hz、cosφ | 蓝色背光LCD显示 | 2路4-20mA
或0-20mA
(可选) | 4路开入
4路开出 | RS-485
MODBUS-RTU | 2路电能脉冲输出 | | APD194Z-9S4 | U、I、kW、kVar、kVarh、kWh、Hz、cosφ
| 3排LED显示 | | APD194Z-9S9 | I、kWh | 3排LED显示 | | APD194Z-9S9A | U、I、kWh、kVarh | 3排LED显示 | | APD194Z-9S7 | kWh、kVarh | 3排LED显示 | APD194Z-9SYF | U、I、kW、kVar、KVA kVarh、kWh、Hz、cosφ、复费率电能测量、四象限电能 | 蓝色背光LCD显示 |
|
