品牌:SUNX(*视） 型号:EX-10系列 种类:光电 材料:聚合物 材料物理性质:*缘体 材料晶体结构:非晶 制作工艺:集成 输出信号:开关型 *护等级:IP67(IEC)

规格

种 类		透过型					限定反 射型 (扩*轴型)	透过型·分叉器上带工作模式开关
		正面检测	侧面检测	正面检测	侧面检测	正面检测	正面检测	正面检测	侧面检测	正面检测	侧面检测
型号	入光时ON	EX-11A (-PN)	EX-11EA (-PN)	EX-13A (-PN)	EX-13EA (-PN)	EX-19A (-PN)	EX-14A(-PN)	EX-15 (注2)	EX-15E (注2)	EX-17(W) (注2)(注3)	EX-17E (注2)
	非入光时ON	EX-11B (-PN)	EX-11EB (-PN)	EX-13B (-PN)	EX-13EB (-PN)	EX-19B (-PN)	EX-1*(-PN)
检测距离		150mm		500mm		1m	2～25mm (注4) (中心：10mm)	150mm		500mm
*小检测物体		φ 1mm不透明体投光器和受光器之间设定距离：150mm		φ2mm不透明体投光器和受光器之间设定距离：500mm		φ2mm不透明体投光器和受光器之间设定距离：1m	φ0.1mm铜线设定距离：10mm	φ1mm不透明体投光器和受光器之间设定距离：150mm		φ2mm不透明体投光器和受光器之间设定距离：500mm
应差		------					工作距离的15%以下	------
重复精度 (垂直于检测轴)		0.05mm以下					0.1mm以下	0.05mm以下
电源电压		12～24V DC&plu*n;10%　脉动P-P 10%以下
消耗电流		投光器：10mA以下，受光器：15mA以下					20mA以下	30mA以下
输出		<NPN输出型> NPN 开路集电*晶体管 ·*大流入电流：50mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压：1V以下(流入电流为50mA时) 0.4V以下(流入电流为16mA时) <PNP输出型> PN P开路集电*晶体管 ·*大源电流：50mA ·外加电压：30V DC以下(输出和＋V之间) ·剩余电压：1V以下(源电流为50mA时) 0.4V以下(源电流为16mA时)						NPN开路集电*晶体管 ·*大流入电流：100mA ·外加电压：30V DC以下 (输出和0V之间) ·剩余电压：1.5V以下 (流入电流为100mA时) 0.4V以下 (流入电流为16mA时)
短路保护		装备
反应时间		0.5ms以下
工作状态指示灯		红色LED(输出ON时亮起)						橙色LED(输出ON时亮起)，位于分叉器上
入光指示灯		------						红色LED(受光状态下亮起)，位于受光器上
稳定指示灯		绿色LED(稳定入光或稳定非入光状态下亮起)						绿色LED(稳定入光或稳定遮光状态下亮 起)，位于受光器上
环 境 性 能	保护构造	IP67(IEC)
	周围温度	－25～＋55°C(注意不可结露，结冰)，存储：－30～＋70°C
	周围湿度	35～85%RH，存储：35～85%RH
	周围照明度	白炽灯：受光面照明度3,000x
	耐电压	AC1,000V 1分钟，*电源连接端子与外壳之间
	*缘电阻	*电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～500Hz，双振幅：3mm，X, Y和Z各方向2小时
	耐冲击	加速度500m/s2(约50G)，X, Y和Z各方向3次
投光二*体		红色LED(调制式)
材质		外壳：聚乙烯对苯二甲酸盐 透镜：聚芳酯						外壳：聚乙烯对苯二甲酸盐 透镜：聚芳酯，分叉器：聚芳酯
电缆(注5)		0.1mm23芯(透过型受光器：2芯)橡皮电缆，长2m						0.2mm23芯橡皮电缆，长2m(不包括分叉器，从投光器/受光器到分叉器：长0.5m)
电缆延长		0.3 mm2以上的电缆全长可延长至50m (透过型：投光器和受光器各1根)						0.3mm2以上的电缆全长可延长至100m
重量		0.3mm2以上的电缆全长可延长至100m					约20g	约55g
附件		安装螺丝：1套					安装螺丝：1套	安装螺丝：1套，调整螺丝刀：1个

注：
1) 带后缀“-PN”的型号为PNP输出型。
2) 工作模式开关(位于分叉器上)可选择入光时ON或遮光时ON。
3) 型号末尾加注“W”的机型为串联连接型。
4) 限定反射型传感器的检测距离是以白色无光泽纸(50×50mm)为检测物体的。
5) 耐弯曲电缆型(带后缀“-R”的型号)有0.1mm²3芯(透过型投光器：2芯)耐弯曲橡皮电缆，长2m。

I/O电路图和线路图

EX-11□ EX-13□ EX-19□ EX-14□ NPN输出型

I/O电路图	线路图

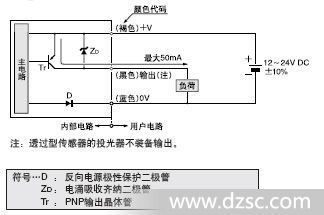

EX-11□-PN EX-13□-PN EX-19□-PN EX-14□-PN PNP输出型

I/O电路图	线路图

EX-15□ EX-15E□ EX-17□ EX-17E□ EX-17W NPN输出型

I/O电路图	EX-15□，EX-15E□，EX-17□，EX-17E□线路图
EX-17W串联线路图
