应用范围:通用 品牌:隆盛 产品系列:3G3JZ 型号:*爆变频器 额定电压:三相AC550（V） 适配电机功率:0.18（kW） 滤波器:内置1A滤波器 控制方式:V/F闭环 供电电压:中压 电源相数:三相 输出电压调节方式:PAM控制 外型:塑壳 营销方式:* 额定电流:11（A） 电机容量:11（KVA）
频装置主要用于有甲烷和煤尘*的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等重负荷传动设备的就地、远程控制。其额定电压不*过1140V，其额定功率不*过400kW的三相异步电动机。起动方式可以设变频起动，也可以像普通的磁力起动器一样直接起动；起动后可以变频运行，也可以旁路工频运行；起动时既可以通过变频装置控制电动机旋转方向，又可以通过壳外按钮或隔离换向开关手柄，对电动机的转向进行选择。*要时也允许紧急分断电动机。
3.规格
a.额定电压：1140V（660V）
b.额定电流：200A
c.额定功率：400KW
d.额定输入频率：50Hz &plu*n;2%
e.输出频率调解范围：0～50H
二、工作条件
变频装置能在如下条件下*工作：
1. 安装地点的海拔高度不*过2000 m；
2. 周围环境温度为-5～+40℃，相对湿度不大于95%（+25℃时）；
3. 在有甲烷或煤尘*的场所；
4. 无破坏金属和*缘材料的腐蚀性气体的地方；
5. 环境污染等级为3级；
6. 安装类别为Ⅲ类；
7. 输入电压波型应为正弦波；
8. 输入电压幅值波动不*过额定值的 ?15%～+10%；
9. 频率波动不*过额定值的&plu*n;2%；
10 各相电压应对称，电网的负相序分量或*相序分量不*过正相序分量的5%。
三、结构概述

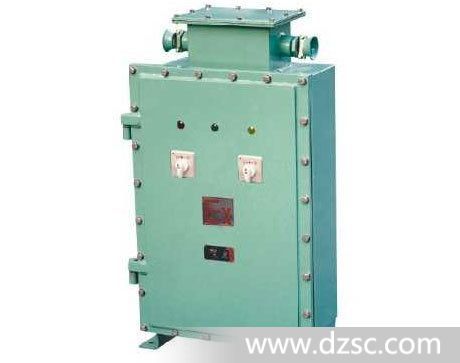

变频装置由方形*爆外壳、热管散热器及船型底座组成。方形*爆外壳由主腔、接线腔、制动电阻腔、快开门及开门机构组成。主腔左侧安装芯架小车，小车上安装有主回路熔断器、真空接触器、中间继电器、电机综合保护器（有漏电保护功能）、本安电源插件等器件。小车安装在轨道上，打开*爆快开门后可以快速拉出小车，在腔体外部安装、调试、检修、维护，十分方便。主腔后侧板安装变频装置系统：即整流桥、逆变桥、电源变压器、浪涌电流缓冲组件及变频装置的主控板、驱动板、制动保护单元等。主腔底板安装滤波电容器。主腔右侧安装隔离换向开关。主腔前右方安装机械联锁机构及急停开关。主腔快开门上部中间安装有变频装置显示窗，两侧分别安装有HK1、HK2转换开关。其中HK1为工频/变频运行转换开关，HK2为近控/远控转换开关。前门中部安装有四个按钮开关，分别是“正*行”、“反*行”、“停止运行”、“故障复位”。前门下方安装有6个按钮开关，分别是“菜单”、“确认”、“递增”、“递减”、“移位”、“漏电闭锁试验”。主腔上部为接线腔，接线腔内部有6个JF25接线端子、一个本安远控JD9接线座、两个M10接地螺栓。接线腔两侧安装有四个B4电缆引入装置，其中两个为电源输入输出，两个备用。接线腔前面安装有3个A4电缆引入装置，其中一个为本安电缆远控引入，另两个备用。接线腔内接线端子标有A、B、C为电源输入接线，标有U、V、W为负载输出接线，标有Mi为本安远控JD9接线座，其余两个现场备用。主腔右外侧为制动电阻腔，内放20只制动电阻，通过两只JF10接线端子与主腔相连。主腔后外部为热管散热器，热管散热器外部装有*护罩。
四、主要性能及技术参数
1.主要性能：
a.额定电压：1140V（660V）；
b.额定电流：200A；
c.隔离换向开关分断能力：1200A；
d.工作系统中提供短路、过载、断相、过压、欠压、漏电闭锁及变频装置故障保护等功能；
e.变频装置本安电路可提供不大于300m的远控正*行、反*行、停车等功能；
f.*爆型式：矿用隔爆兼本质*型，*爆标志：Exd[ib]I；
g.冷却方式：自然冷却。
2.技术参数：
a.起动时间：0～3600s可调；
b.起动方式：工频起动或变频软起动；
c.起动起始电压：0～1140V可调；
d.漏电检测保护：当主电路对地*缘电阻小于40 KΩ（1140V）或22KΩ（660V）时，变频装置能实现主回路漏电闭锁；当主回路对地*缘电阻上升到动作值1.5倍时，解除对主回路的漏电闭锁；
e.缺相保护滞后时间：＜3s；
f.三相不平衡保护滞后时间：＜3s；以各相电流偏差大于50%&plu*n;10%作为基准，当负载电流低于标称额定电流值的30%时，判定基准偏差将*；
g.过、欠压保护滞后时间：＜1s；
h.负载短路保护滞后时间：＜0.1s，电流为变频装置标称额定电流的10*；
i.电动机过载保护能力：
实际电流/额定电流 动作时间 起始状态 复位方式
1.05 长期不动作 冷态 断电或手动
1.2 5min<20min 热态 断电或手动
1.5 1min<3min 热态 断电或手动
6.0 8s<10s 冷态 断电或手动
