应用范围:通用 品牌:SIEMENS/西门子 产品系列:M440 型号:MICROMASTER 440变频器 额定电压:200-480（V） 适配电机功率:0.12-250（kW） 滤波器:内置1A滤波器 控制方式:V/F 供电电压:高压 电源相数:三相 输出电压调节方式:PWM控制 外型:塑壳
一、概述
MicroMaster440是*一代可以广泛应用的多功能标准变频器。它采用*的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备*强的过载能力，以满足广泛的应用场合。*的BiCo（内部功能互联）功能有*的灵*。
主要特征：
200V-240V &plu*n;10%，单相/三相，交流，0.12kW-45kW；
380V-480V&plu*n;10%，三相，交流，0.37kW-250kW；
矢量控制方式，可构成闭环矢量控制，闭环转矩控制；
高过载能力，内置制动单元；
三组参数切换功能。
控制功能：
线性v/f控制，平方v/f控制，可编程多点设定v/f控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，*控制模式；
标准参数结构，标准调试软件；
数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；
*I/O端子板，方便维护；
采用BiCo技术，实现I/O端口自由连接；
内置PID控制器，参数自整定；
集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块；
具有15个固定频率，4个跳转频率，可编程；
可实现主/从控制及力矩控制方式；
在电源消失或故障时具有"自动再起动"功能；
灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
快速电流限制（FCL），*运行中不应有的跳闸；
有直流制动和复合制动方式*制动性能。
保护功能：
过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；
过电压、欠电压保护；
变频器、电机过热保护；
接地故障保护，短路保护；
闭锁电机保护，*失速保护；
采用PIN编号实现参数连锁。
二、变频器运行的环境条件
温 度

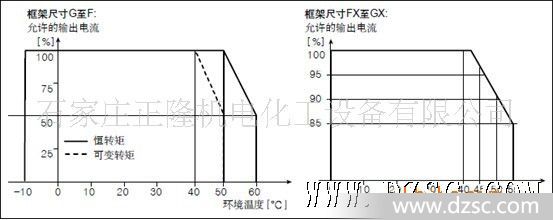

变频器工作地点的环境温度
湿度范围
空气的相对湿度≤95%，无凝露
海拔高度
如果变频器安装在海拔高度>1000m或>2000m的地方，其额定值降低的要求如下图所示：
安装地点的海拔高度
冲击和振动
不允许变频器掉到地上或遭受突然的撞击。不允许把变频器安装在有可能经常受到振动的地方。
DIN IEC 68-2-6规定的机械强度如下：
*位移：0.075mm(10…58Hz)
*加速度：9.8m/s2(>58…500Hz)
电磁辐射
不允许把变频器安装在接近电磁辐射源的地方。
大气污染
不要把变频器安装在存在大气污染的环境中，例如，安装在存在灰尘、腐蚀性气体等的环境中。
水
变频器的安装位置切记要远离有可能出现淋水的地方。例如，不要把变频器安装在水管的下面，因为水管的表面有可能结露。禁止把变频器安装在湿度过大和有可能出现凝露的地方。
安装和冷却
注 意
变频器不得卧式安装(水平位置)。
变频器可以一个挨一个地并排安装，中间不需要空隙。当一台变频器安装在另一台变频器*时，*须*不*过规定的环境条件。
无论如何，至少要留有下面规定的间隙：
*框架尺寸为A、B、C时 上部和下部：100mm
*框架尺寸为D、E时 上部和下部：300mm
*框架尺寸为F时 上部和下部：350mm
*框架尺寸为FX和GX时 上部：250mm
下部：150mm
前面：40mm(FX)，50 mm(GX)
在变频器附近不要安装有对冷却空气流通造成负面影响的其它设备。确认变频器的冷却风口处于正确的位置，不妨碍空气的流通

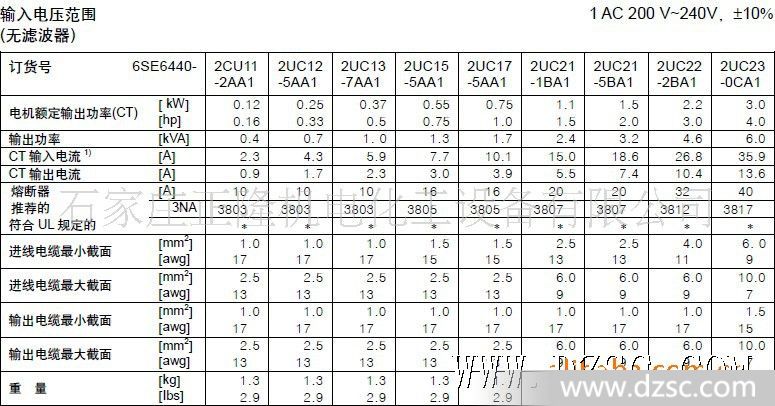

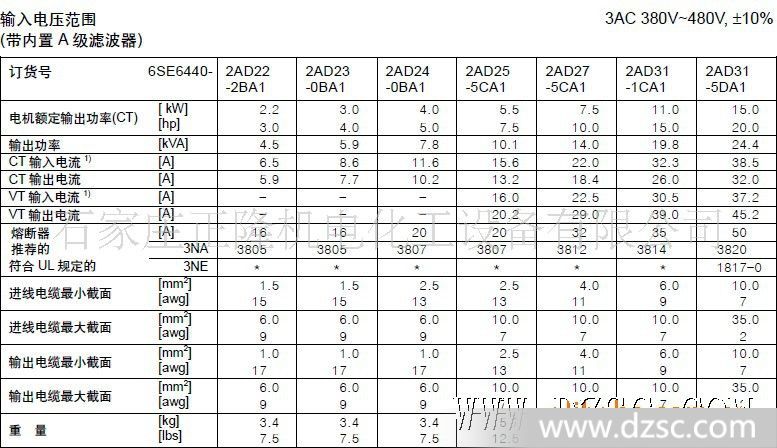

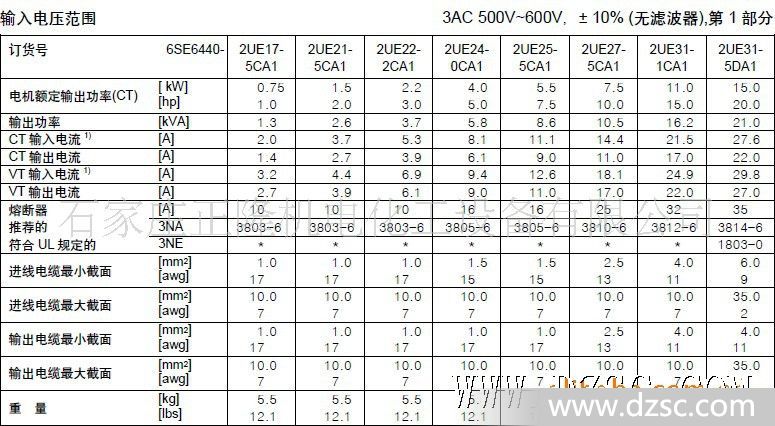

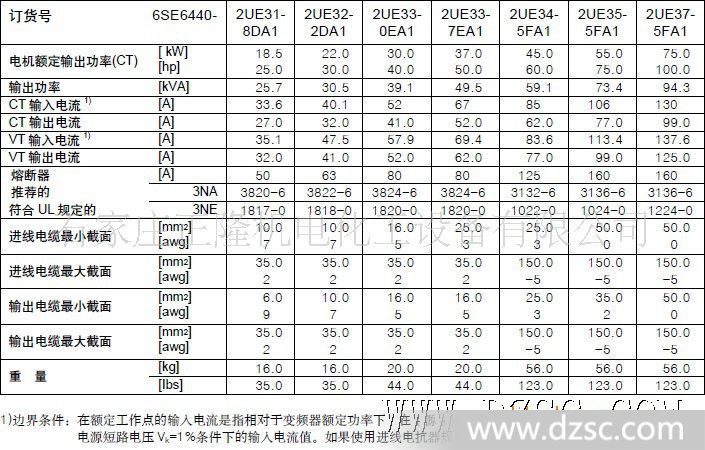

三、技术参数
