应用范围:通用 品牌:TE/施耐德 产品系列:ATV 303 型号:ATV 303 额定电压:单相/三相A*40(V)
一.公司声明:
我们旨在为您提供*、*的产品及优质的服务。我们只提供简要产品参数,购买时,我们的*技术服务人员将依据您的具体应用要求帮助您完成*终选型,同时,我们会根据您的需求及购买情况提供相关增值服务,产品的*终价格以及货期等更多信息,请致电我们的工程师。
二.简介:
概述:

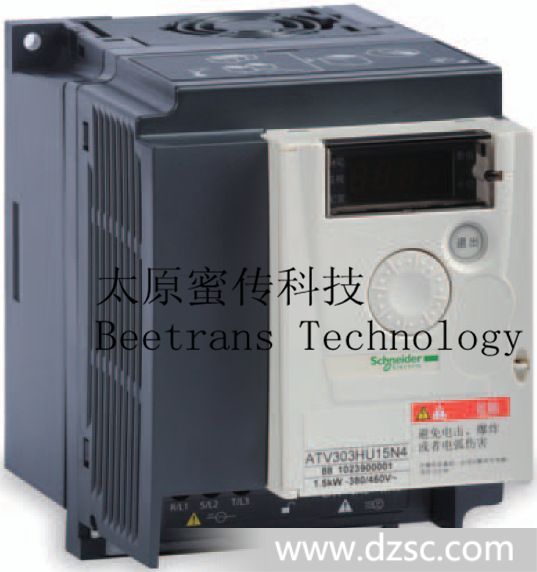

ATV303变频器是针对三相电压为380V(-15%)...460V(+10%)的异步电机而设计的,功率范围是0.37kW至11kW。
ATV303变频器的设计从以下方面考虑而实现即插即用:
ü 紧凑的尺寸
ü 集成的功能
ü 优化的电机控制
ü 宏配置功能
ATV303*适用于通用的工业机械设备
在产品设计阶段就充分考虑安装和使用中的相关需求:
ü 数字式操作菜单更适合中国用户的操作习惯
ü 工作在55度而额定工作电流不降容
ü IP41顶部*护
ü *电路板加强涂层处理
ATV303是 OEM客户*的*比的变频器。
应用:
ATV303变频器集成的众多功能*满足下列行业应用:
ü 纺织机械
ü 陶瓷机械
ü 木工机械
ü 机床
ü 包装和印刷机械
ü 物料输送设备等其它通用机械
功能:
ATV303在各方面集成了强大的功能:
功能-电机控制
Ø 电机控制类型:标准控制(V/F),*(矢量控制)和*模式
Ø 冷却风扇温控,帮助节省能源和*风扇寿命
Ø 开关频率智能管理
Ø 转矩*和高制动力矩
Ø 电机减噪模式
Ø 自动直流注入功能
Ø 电流限幅
功能-应用
Ø 跳频
Ø 多段速
Ø PID调节
Ø 斜坡切换
Ø 寸动
Ø 电动电位计
Ø 飞车起动
Ø 冷却风扇工作模式控制
功能-控制
Ø 给定控制通道模式选择-组合模式或分离模式
Ø 给定通道选择
Ø 反向禁止
Ø 强制本地控制
Ø 客户参数存储
功能-保护和维护
Ø 逻辑输入状态显示
Ø 过程欠载、过载保护
Ø 故障记录查询
Ø 关键参数查询(变频器上电时间、风扇运行时间等)
Ø *后4个故障显示
Ø 面板*保护
Ø 冷却风量不足报警(散热器堵塞、风扇需要更换)
升级的产品:
ATV303变频器可供 0.37kW 至 11 kW电机使用。
ü 380...460 V三相 0.37 kW 至 11 kW (ATV303H***N4)
ATV303全系列变频器满足国际标准IEC/EN 61 800-5-1 和IEC/EN 61800-3,*合环境保护相关规范(RoHS, WEEE)。
更方便调试:
1.集成面板
4位数字显示屏1 可被用于显示状态与故障,导航按钮2 可被用于修改参数和访问参数。 从门盖上取下保护盖 5 就可以操控运行
和 停止 按钮 3,这两个按钮需要进行设置后才*。
2.远程显示终端
ATV 303变频器可被连接至一个远程显示终端 (作为选件提供)。此终端可被安装在机 柜门上,* IP 54 或 IP 65 的保护等
级。*高工作温度为 50°C。此终端能够访问的功能与变频器操作面板相同。
3.操作代码
ATV303操作代码风格将由数字方式替换施耐德电气传统的字母简写方式,更适应中国用户的操作习惯。
常用的短菜单在柜门内的标签中进行注明,随机附带的参数列表方便查询*参数。
4.简易器和多功能器
简易器能够将一个已通电变频器的配置复制到另一个已通电的变频器上。
多功能器能够拷贝变频器的配置并将其复制到另一个变频器上,而变频器无需通电。
产品无需从包装中打开就可以实现参数的调整
更容易维护:
冷却风扇,前面板和控制板可以作为备件进行单独订购。
变频器散热器堵塞或风扇故障报警,提醒用户清理散热器或者更换风扇。
三.ATV 303系列变频器选型指导:
1.尺寸规格:(宽×高×深,单位:mm)
尺寸 1: 72X143X130 |
尺寸 2: 105X143X151 |
尺寸 3: 140X184X151 |
尺寸 4: 150X232X171 |
2.产品特性:
变频器类型 | 三相 380V...460V |
变频器 | |
输出频率 | 0.5...400Hz |
控制类型 | 无传感器磁通矢量控制 |
速度范围 | 1至50 |
功能 | |
功能数量 | 50 |
I/O 数目 | |
模拟量输入 | 1 个可配置的模拟量输入 |
逻辑输入 | 4 个可编程逻辑输入 |
模拟量输出 | 1 个电流模拟输出 (可编程逻辑输出) 和 1 个电压模拟输出 (不可同时使用) |
继电器输出 | 1 个继电器逻辑输出 |
逻辑输出 | 1个逻辑输出 |
对话工具 | 集成或远程显示终端 |
集成的通信协议 | Modbus |
电机功率 kW | |
0.37 | ATV303H037N4 尺寸 1 |
0.75 | ATV303H075N4 尺寸 1 |
1.5 | ATV303HU15N4 尺寸 2 |
2.2 | ATV303HU22N4 尺寸 2 |
3 | ATV303HU30N4 尺寸 3 |
4 | ATV303HU40N4 尺寸 3 |
5.5 | ATV303HU55N4 尺寸 3 |
7.5 | ATV303HU75N4 尺寸 4 |
11 | ATV303HD11N4 尺寸 4 |
