品牌:demofir 型号:GQ80系列光电传感器 结构类型:电源内藏型 电源电压:24(V) 输出方式:晶体或继电器 使用环境温度:-10-+60(℃) 产品:CE
![](https://www.dzsc.com/uploadfile/company/811090/c120110425233804143186528.jpg)
GQ80系列光电传感器
投受式:
![](https://www.dzsc.com/uploadfile/company/811090/c220110425233804143186528.jpg)
sn=25m / 50m
直接反射式:
![](https://www.dzsc.com/uploadfile/company/811090/c320110425233804159186528.jpg)
sn=25cm-100cm / 30cm-180cm
镜片反射式:
![](https://www.dzsc.com/uploadfile/company/811090/c420110425233804174186528.jpg)
sn=15m
带滤光片镜片反射式
![](https://www.dzsc.com/uploadfile/company/811090/c520110425233804174186528.jpg)
sn=9m
外壳尺寸:
81x65x25mm
GQ80系列光电传感器特性(DC)
类型
DC
直接反射式
镜片反射式
带滤光片镜片反射式
工作电压
10-30VDC
涟波
<10%
容差
&plu*n;10%Sn
磁滞
10%
光源
...............................................................*(880nM)
红光(660nM)
输出
NPN or PNP(可编程)
触点
* or NC(可编程)
*大输出电流
200mA
电流耗量
40mA
电压降
<2.5VDC
黄色LED
输出指示
绿色LED
电源指示
灵敏度调整
Trimmer 1 tum
时间控制
0.1s-7s +-2s(only models with timer)
开关频率
200 Hz
反映时间
2.5mS
启动*
<300mS
短路保护
Yes
工作温度
-10 ~ +60℃
强光免疫
>10.000Lux
保护等级
IP67
外壳材料
Housing: ABS; Lenses: Methacrylate
连接方式
M12 Euro style or 5pin terminal mode
感应目标
white paper
Reflectors D83
EMC
IEC 60947-5-2, Parts7.2.6.1.2.3 or RFI>10V/m(in 30-1000MHZ), *>1KV, ESD>4KV(contact)
*缘耐压
IEC 60947-5-2, Part8.3.3.4 或 在*电源端子和外壳之间加载500VDC一分钟
*缘电阻
>20MΩ, 在*电源端子和外壳之间加载500VDClosure
震动
IEC 60947-5-2, Part 7.4.2 或 10-55HZ, 1.0mm 波幅于x,y和z方向在30分钟之内
冲击
IEC 60947-5-2, Part 7.4.1 或 30g 11ms in x, y 和 z 方向各六次
重量
-110g-
GQ80系列光电传感器特性(AC/DC)
类型
AC/DC
投受式
直接反射式
镜片反射式
带滤光片镜片反射式
工作电压
12-240VDC / 24-240VAC
电源频率
50/60Hz
容差
&plu*n;10%Sn
磁滞
10%
光源
.......................................................*(880nM)
红光(660nM)
输出
Relay SPDT
*大输出电流
5A 250AC -5A 30VDC
电源消耗
<2.5VA
黄色LED
输出指示
绿色LED
电源指示
时间控制
0.1s-7s +-2s(only models with timer)
开关频率
10 Hz
反映时间
100mS
启动*
<300mS
工作温度
-10 ~ +60℃
强光免疫
>10.000Lux
保护等级
IP67
外壳材料
Housing: ABS; Lenses: Methacrylate
连接方式
M12 Euro style or 5pin terminal mode
感应目标
-
white paper
Reflectors D83
EMC
IEC 60947-5-2, Parts7.2.6.1.2.3 or RFI>10V/m(in 30-1000MHZ), *>1KV, ESD>4KV(contact)
*缘耐压
IEC 60947-5-2, Part8.3.3.4 或 在*电源端子和外壳之间加载500VDC一分钟
*缘电阻
>20MΩ, 在*电源端子和外壳之间加载500VDClosure
震动
IEC 60947-5-2, Part 7.4.2 或 10-55HZ, 1.0mm 波幅于x,y和z方向在30分钟之内
冲击
IEC 60947-5-2, Part 7.4.1 或 30g 11ms in x, y 和 z 方向各六次
重量
110g
GQ80系列光电传感器配线图
Terminal mode
___![](https://www.dzsc.com/uploadfile/company/811090/c620110425233804190186528.jpg)
![](https://www.dzsc.com/uploadfile/company/811090/c720110425233804205186528.jpg)
Connection With Connector M12
__
___--___
__
GQ80系列光电传感器*时间控制图
![](https://www.dzsc.com/uploadfile/company/811090/c1020110425233804221186528.jpg)
GQ50系列光电传感器尺寸图
Connection With Connector M12

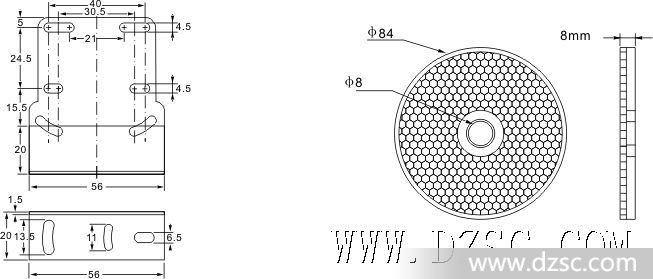

Brackets
Reflectors D83
