类型:激光垂准仪 测量范围:300（m） 激光波长:532（nm） 电源:DC 3V( 锂充电电池) 重量:2（Kg）
JGZ－120 JGZ－300型激光垂准仪采用半导体激光器为光源，配合以光学、机械调节系统，可为高层建筑施工或铅直设备安装提供*的激光铅垂线，从而可以*地*建筑工程施工和设备安装工程的质量，并*工作效率。
仪器的主要特点是体积小、重量轻、密封性能好、精度能满足各种施工测量要求。为方便仪器的检校，设置了水平刻度圈，为方便仪器的供电，采用了可充电电池的供电方式。

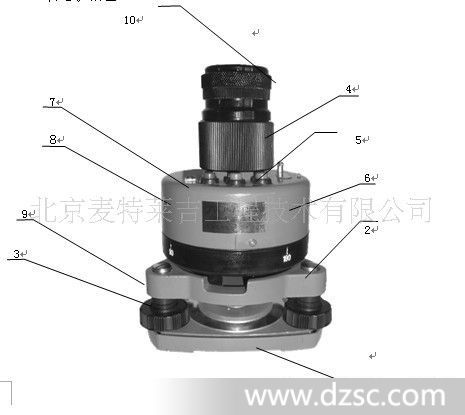

1基座 2脚螺旋 3锁紧扳手 4调焦手轮 5水准管校正螺丝 6水准管观光窗口 7开关 8充电插孔 9方位刻度 10激光光束
仪器的结构及各部分性能简介
如图1所示，仪器有基座、半导体激光器及其电源、光学系统及调平系统构成。
1、 基座：三角形基座可用中心螺丝安置在三脚架上，仪器通过三个连接爪子与基座连接，仪器竖轴内装有对点激光器，仪器下部装有方位刻度圈。
2、 半导体激光器及其电源：激光垂准仪采用A=635NM、激光出口功率为1MW的半导体激光器，对中激光采用A=650MM的半导体激光器，它们共用一只3V冲电电池供电。激光垂准仪固定在光学系统镜筒内，充电电池密封在仪器的壳体内，在壳体外的控制面板上没有充电插孔。POWER为电源开关，UP为垂准激光器开关DOWN为对中激光器开关。
3、 仪器的光学系统：垂准激光光学系统由扩光组件，调焦装置和楔形镜组组成。旋转调焦手伦可将激光光斑调至*小（光斑*亮），楔形镜组是仪器组装调试时*激光轴与仪器轴重合的部件。仪器对中激光器不*进行调焦，对中激光的铅垂性在仪器出厂前已调至设计要求并固定。
4、仪器的调平系统：有竖轴、管状水准器和脚螺旋组成，水准管格为20/2MM坚轴、精度与其相匹配。用脚螺旋使水准官气泡双响居中，侧击光束即处于铅垂状态
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
