∟ 无线收发器(模块)(1)

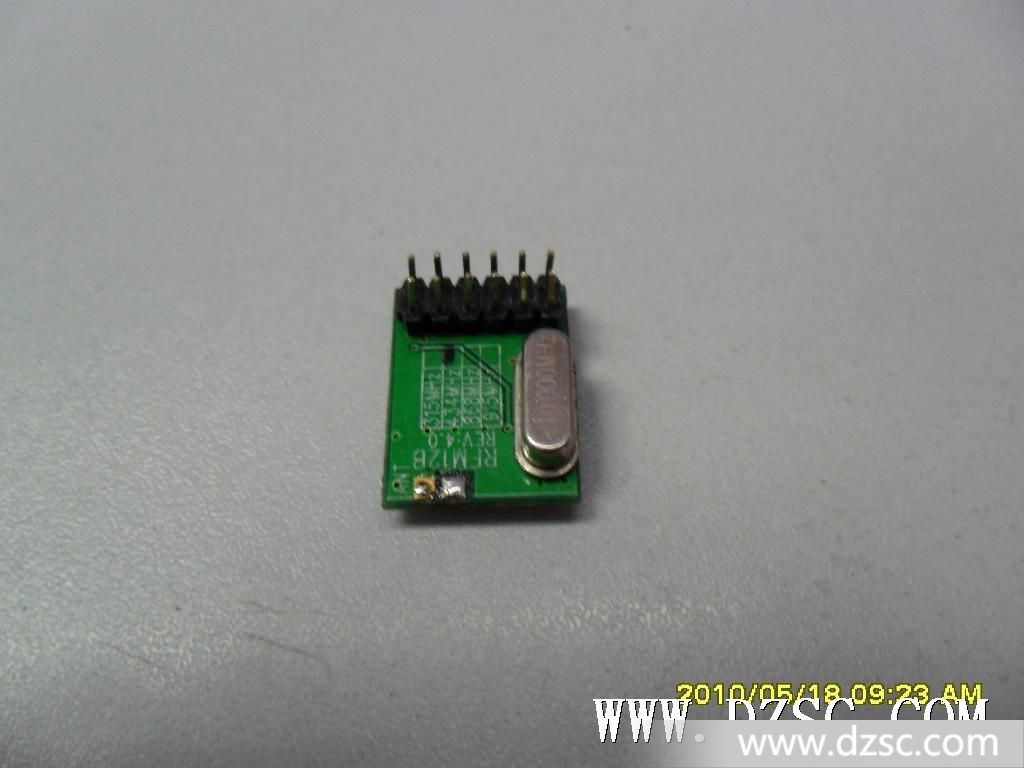

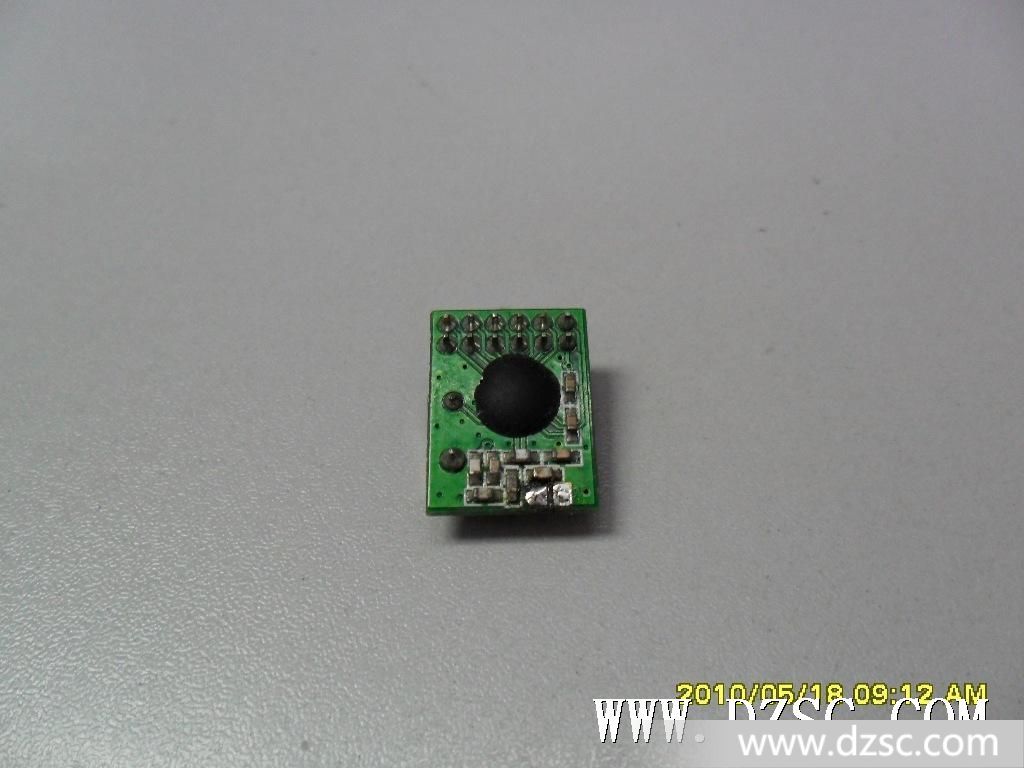

品牌:华基 型号:TRX012 电源输入:3DC(V) 适用范围:家庭智能遥控,广告显示屏数*送,无线抄表器 影像输入:无 规格:315MHZ 433MHZ 功率:1M(w) 距离调整开关:50M 传输线材:无线 尺寸:18*18*1.0(mm) 类型:双向发射接收模组
使用方法:
1.如果DEMO板的测试模式选择00(正常接收),那么另一DEMO板的测试模式需 选择01(正常发送)。且两DEMO板的频段、帧模式、速率、发射功率等参数需一 致,方可正常通讯。 2.通过拨码选择发射频率、帧模式、速率、发射功率和测试模式 3.打开电源开关(上拨),单片机根据拨码配置的工作参数,选择波特率时钟。 4. DEMO板每秒发送数据包,同时发射指示灯闪烁。如果接收到数据包 且校验正确,接收指示灯闪烁。

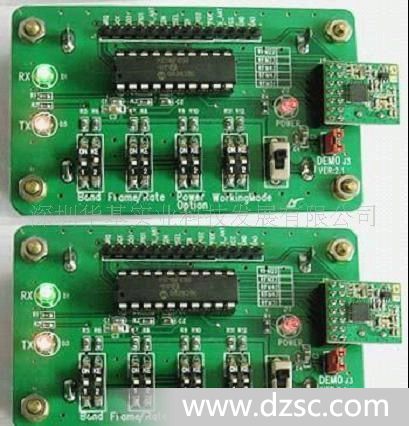

如下图
每发完数据包,发射 指示灯闪烁
每收到数据包且校 验通过,接收指示灯闪烁
注:当测试模式选择10(常收)状态时,接收指示灯常亮,当测试模式选择11(常发)状态 时,发射指示灯常亮。

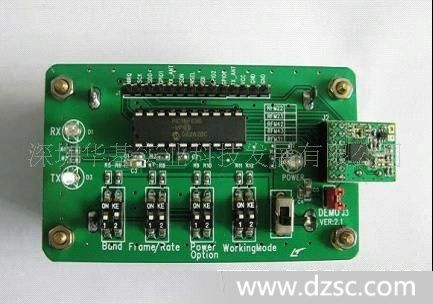

测试针
RF22/23/42/43/31DEMO板已将RF模块(R*2/23/42/43/31)对应引脚连 出。可供用户测试模块在通讯工作中的状态,方便调试用户程序。或取下演示板 单片机,直接通过测试针把RF模块连接在用户的系统进行调试。
使用注意事项: 1.电源供电1.8V—3.6V 2. 注意速率拨码,频段拨码*须一致。 3. 更改拨码设置,*须重新打开电源才能启用新设置。
|
