品牌:吉源牌 型号:JYL830GLB 显示:数码管 连接:有线 电源方式:AC220V 适用范围:适用于智能管理楼宇对讲 类型:数字可视对讲

可视楼寓对讲系统

简述

随着楼宇可视对讲访客系统逐渐在小区内的推行，已给业主在生活中带来了方便和*，更增添小区的**范系数。

楼宇可视与非可视混装访客系统充分考虑到小区内不同业主的不同需求，以其可选择性的经济实惠的特点，受到用户的青睐，业主可以根据自己的经济条件和需求来确定自己所需的是可视或非可视室内机，而分机的选择比较灵活，在今后的安装中也比较方便。

系统的特点

本系统的可视主机款式，是目前市场上*流行的铝拉伸型材，棱角分明的外形设计充分展示欧陆风格、表面处理是以*的拉丝工艺及表面电泳处理方式精工制成，表面无安装螺钉使得产品美观、大气和具有*的*盗功能，主机的安装方式可选择安装于墙体，也可选择安装在*盗门上。分机的造型美观大方，具有*的欧式风格。

系统的功能

小区管理机实现与单元门、与住户双向呼叫，可视对讲，管理员可遥控开锁；

单元门实现呼叫住户，可视对讲,住户可遥控打开单元门锁；

系统的检测

本系统*技术指标，**部**范报警系统产品质量监督中心的检测，均获合格证书。

主要技术指标

使用环境：温度－40℃~＋70℃；湿度<95％，电源220V&plu*n;10％，24小时不间断电源供电，耗电功率：30W-加报警50W。

系统的配置

本系统采用数码型可视对讲系统，可以和非可视系统混装。

联网数码型可视对讲系统标准配置为：黑白可视门口机（JYL830ZF）、黑白可视分机（JYL830FM）、视频放大器（JYL830SD）、总线隔离器（JYL830GL）、UPS集中供电电源（JYL830DB）、小区管理机（JYL630GLB）等组成。

产品简介

1、黑白可视门口主机

型号：JYL830ZF

功能：

１、 主机主要安装在单元楼大门口，来访者可通过门口主机呼叫本楼栋任意一个住户实现对讲、开锁功能；

２、 数码型主机可设置*开锁，一户一开锁*；

３、

４、 一栋楼可并接多台主机与分机实现对讲；

５、 直接呼叫管理机、管理机可遥控门口机电控锁；

６、 主机带有联网接口，可直联网络总线和网络视频线。

接线说明：

主机设有二芯12V电源线，开锁线二芯，单元总线五芯，联网总线六芯，单元视频线和联网视频线二根。

布线要求及规格（如下表所示）

技术参数：

※ 数码管显示：4位静态

※ 呼叫号码：4位

※功耗：带5 0 台分机待机状态时小于等于5 0 m A

※工作状态时小于等于5 0 0 m A

※通话时限：75 秒

※ 工作电压：DC12V&plu*n;10%

※ 摄像头工作电流：230mA&plu*n;20mA

※ 摄像头：1/3＂CCD　

※ 清晰度：380线

※ 扫描频率：15625Hz～50Hz

※ 视频信号：１Vp_p75Ω

※ 频率响应: 300～3400Hz&plu*n;3db

※ 工作电流：静态 14mA

动态 350mA数码管显示：4位数字，四位分机号

※工作温度：- 4 0 ~ + 8 5

※安装开口尺寸： 351*126 mm

2、黑白可视分机

型号：JYL830FM

功能：

1、分机可与门口主机双向通话

2、分机可遥控开锁

3、可监看门口主机的视频图象，

4、可通过呼叫按钮呼叫管理主机，并于之双向通话。

接线说明：

分机的引线:1、2、3、4、5、6、7、V+、V-

1、2、3、4、5与总线隔离器1、2、3、4、5一一对接，在单元内少于32个用户时可直接和主机1、2、3、4、5号线一一对接。

视频线接视频放大器输出，如单元分机少于16户时可直接连接主机视频输出。

使用方法：

当有门口机呼叫分机时分机屏幕自动打开显示门口来访者，住户听到振铃音摘机便可与门口机对讲，同时按开锁键可摇控楼下门口电锁

若住户需*楼下情况时可按*键屏幕自动打开约10秒显示楼下门口画面

若需呼叫管理处可在挂机情况下按报警键

来访者按下门铃按钮用户分机便发出悦耳门铃音通知用户开门

在门口机上有*开锁设置，注操作正确主机会发出一声长嘟音同时将大门电控锁打开

技术参数：

编号方式：剪号

通话时限：75秒

开锁*：1~4位数字

显示器：黑白液晶显示器

视频信号：15625HZ/50HZ 1VP-P /75

视频电压：18V/DC

工作电流：静态50mA

动态300 mA

工作温度：-10¡æ~+55¡æ

外置调节钮：亮度对比度

体积：215*210*65 mm

3、管理机

型号：JYL630GLB

功能：

１、 管理机可安装在小区物业管理中心，也可以安装在小区门卫

２、 能与分机双向呼叫双向对讲并显示来电号码

３、 门口主机可呼叫管理机并与之通话，可显示门口机号码并控制电控锁

４、 能切换各门口主机上的视频信号至管理中心的监器

５、 管理机可以呼叫小区内任意一台分机，并可与分机双向通话。

６、 能记录每次报警的时间日期

７、 能*查询历次报警记录

８、 具有抢线功能

９、 可进行时间日期设置

１０、 通过管理机户户对讲系统可实现跨单元户户对讲

１１、 与副管理机双向呼叫双向对讲

4、UPS12V电源,18V集中电源

型号：JYL830DB,JYL830JD

功能：

１、 给主机提供电源,给可视分机提供视频模组集中供电

２、 在给主机提供电源的同时，还对分机部分和主机网络驱动器进行供电

３、 当市电停电时，UPS系统自动切换供电，并能保持供电24小时以上。

技术参数

输入电压：AC/220V 10%50HZ

输出电压：DC/12V 10%DC/18V10%

输出功率：90W

12V输出电流：3A

18V输出电流：2.2A

体积：240*150*65 mm

保险丝：FUSE 2A

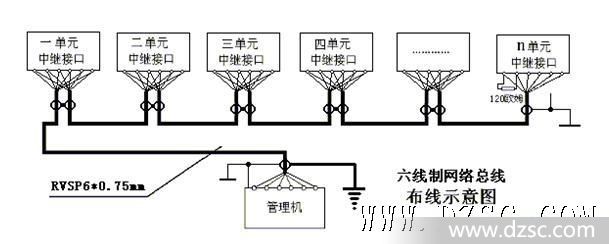

5、典型联网配线及接线

联网布线要点：每单元门口设置窑井，注意有疏水方式。从单元门到窑井*须采用两条管道，管道直径应大于30mm²,联网线按总线串联方式接入单元内，注意网络布线和其他交流电源（220V）线隔开30厘米以上。对讲联网总线型号为RVVP6*0.75mm²。
