型号:AY-241 重量:4（kg） 电压:12（V） 外形尺寸:４２×２５×１０.２（cm） 包装:木箱 输出频率范围:495.25--866.25
傲阳电子第三代多路调制器专页
本厂生产的多路电视调制器投放市场两年来，以其稳定的性能和低廉的价格赢取了多数用户的好评。但是，由于二代调制器采用高集成方案，每一块电路板只能做成八路，以至于多路调制器的路数只能是八的倍数；又由于集成度过高，调制器一经制作完成，很难对其频率安排和频道电平进行调整，造成用户不能*根据现场情况改变频道和均衡，大大限制了该调制器的更广泛应用。
第三代调制器采用单路组合方案，即每一路调制器做成一个*的组件，由多个*的调制组件组合成为多路调制器，突出特点有五：
一．调制组件自带工作状态指令系统，通电即可工作。
二．输出电平可调，以适应不同传输网络特性的需要。
三．每个组件只有一个频道，除本频道的部分下边带以外，很容易将无用成分滤除干净，混合时不会干扰其它频道。
四．由调制组件构成的多路调制器可随意撤换某路组件以改换频道或检修而不影响其它频道运行。
五．调制组件的射频输出由微波放大组件Ａ０８完成，*大输出能力在１１７分贝微伏（就是业内人士常说的低逼）以上，*任意频道输出信号的质量，并且电平不低于１０７分贝微伏。
调制组件的电原理图如下。
*的调制组件成品见下图。（点击下图可见相应大图）
将多个调制组件插装至*的机箱，就构成了多路调制器，下面便是由调制组件组装而成的十六路调制器（图上）和二十四路调制器（图下）成品实物图。
上图所示的多路调制器由机箱和调制组件两部分构成，机箱包括１６路或２４路混合器和电源，调制组件可以是１１２.２５ＭＨｚ－８６３.２５ＭＨｚ之间的任意隔频，标准隔频*多可以组成４８路调制器。若是需要４８路以内的调制器，则应*１６的倍数，其次选８的倍数，当然，也可以选不是１６或８的倍数的任意路数，只不过会浪费一些机箱的能力。
这款多路调制器所配备的机箱是专为该系列产品设计制造的，只有１６路和２４路两种，其中１６路机箱加上面板便是１９吋标准机箱，很容易安装在标准机柜或标准机架上，而２４路机箱则只能用作台式机。１６路机箱加面板是２.５Ｕ的１９吋标准机箱，不加面板则是台式机箱，价格一样，结构不同，不通用，用户安排系统方案时须要考虑确定采用哪一种机箱。加面板的１６路机箱见下图。
通常，若是打算安装在１９吋标准机柜或机架上，以４８路调制器为例，则只能选用３台１６路的带面板的机箱。若是作为台式使用，那么用３台１６路或２台２４路均可，使用效果是一样的。
按照大部分客户朋友的要求，加面板的１６路机箱上不印字，不贴标签，若是有这方面的需要可以和经销商联系。
标准隔频的间隔是１６ＭＨｚ，当不要求采用标准频道时，间隔１３.５ＭＨｚ甚至１２.５ＭＨｚ也可以很好地工作，这样，有限的频率资源可以安排更多的频道，实践证明，采用这种频带压缩的方式可以安排５６个频道甚至扩展频率到６０个频道。当然，*过４８个频道以后需要定制，价格也略高。
注：电视频道的划分是为了便于*以致*协调管理空中资源和生产制造而制定的标准，由于酒店电视改造等行为不需要与外界标准频道配合，因此沿用标准电视频道并无实际意义。采用非标准电视频道不会影响声像效果，同时还能节约有限的频率资源。
多路调制器频率安排
多路电视调制器由很多个电视频道组成，当频道安排不合理时将不能发挥调制器的*大能力甚至不能正常工作。若是比较起来，通常高频道传输的电视信号声像效果要好得多，但是频率越高传输损耗越大，会增加传输网络的费用，因此我们主张，高频道的传输距离*好不要*过１千米，或者说，当需要远距离传输时，尽可能选用较低的频率。
小常识：频道和频率的关系
电视信号的中的亮度信号、同步信号、彩色信号和伴音信号都是通过不同的频率传输的，由于在收看电视节目的时候同一套电视节目的这些信号*须同一时间到达同一台电视机的相应部分，所以传输的时候将这些携带着同一套电视节目中相关信息的频率整合到一起，我们将包含有这些频率的一段频带叫做一个电视频道。这些频率之间有着严格的对应关系，以中国大陆电视标准为例，同步信号和亮度信号搭载于图像载频，彩色信号搭载于彩色副载波，高于图像载频４.４３ＭＨｚ，音频信号搭载于伴音载频，高于图像载频６.５ＭＨｚ，每一个电视频道占用８ＭＨｚ频带宽度，简称带宽。
如今，由于计算机通信技术领域也使用了《带宽》这两个汉字，而《带宽》这两个字在计算机通信技术领域和射频技术领域的含义是*不同的，因此，在射频技术领域将频带宽度简称频宽的多了起来。
三代多路调制器也是隔频产品，即相邻的两个频道不能同时工作，与二代机产品相同，所以频率安排可以沿用二代机产品的标准，见下列各表。
１６路调制器默认频道安排表
型 号 | 频 道 安 排 | 特 点 |
AY-161 | DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41、DS-43、DS-45、DS-47、DS-49、DS-51、DS-53、DS-55、DS-57 | 自*高频道向下隔频依次排列 |
AY-162 | DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41 | *高频道安排在750MHz以下 |
AY-163 | Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25 | *高频道安排在650MHz以下 |
AY-164 | Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14 | *高频道安排在500MHz以下 |
AY-165 | Z-1、Z-3、Z-5、Z-7、DS-7、DS-9、DS-11、Z-8、Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24 | 自频道向上隔频依次排列，*高频道安排在360MHz以下。 |
２４路调制器默认频道安排表
型 号 | 频 道 安 排 | 特 点 |
AY-241 | DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41、DS-43、DS-45、DS-47、DS-49、DS-51、DS-53、DS-55、DS-57 | 自*高频道向下隔频依次排列 |
AY-242 | Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41 | *高频道安排在750MHz以下 |
AY-243 | Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25 | *高频道安排在650MHz以下 |
AY-244 | Z-1、Z-3、Z-5、Z-7、DS-7、DS-9、DS-11、Z-8、Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14 | 自频道向上隔频依次排列，*高频道安排在500MHz以下。 |
３２路调制器默认频道安排表
型 号 | 频 道 安 排 | 特 点 |
AY-321 | Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41、DS-43、DS-45、DS-47、DS-49、DS-51、DS-53、DS-55、DS-57 | 自*高频道向下隔频依次排列 |
AY-322 | Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41 | *高频道安排在750MHz以下 |
AY-323 | Z-1、Z-3、Z-5、Z-7、DS-7、DS-9、DS-11、Z-8、Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25 | 自频道向上隔频依次排列，*高频道安排在650MHz以下。 |
４０路调制器默认频道安排表
型 号 | 频 道 安 排 | 特 点 |
AY-401 | Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41、DS-43、DS-45、DS-47、DS-49、DS-51、DS-53、DS-55、DS-57 | 自*高频道向下隔频依次排列 |
AY-402 | Z-1、Z-3、Z-5、Z-7、DS-7、DS-9、DS-11、Z-8、Z-10、Z-12、Z-14、Z-16、Z-18、Z-20、Z-22、Z-24、Z-26、Z-28、Z-30、Z-32、Z-34、Z-36、Z-38、DS-14、DS-16、DS-18、DS-20、DS-22、DS-24、Z-40、Z-42、DS-25、DS-27、DS-29、DS-31、DS-33、DS-35、DS-37、DS-39、DS-41 | *高频道安排在750MHz以下 |
【自建*位有线电视台】

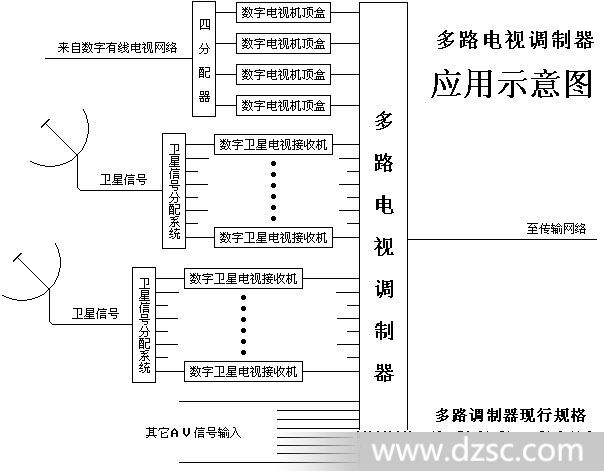

目前，我国相当一部分地区的有线电视都进行了数字化改造，如此一来，一些小型酒店、旅馆、出租屋等场合的电视收看方式将面临新的选择。为此，我们适时推出了这种*位多路调制器，可助您以量体裁衣的方式轻松建造一个适合自己使用的有线电视台。当我国*普及数字电视的时候，这种设施将成为多余的，所以，用于这些场合的有线电视系统可以看作是**这几年适用的临时性设施。既然是临时性设施，当然在*实用性的前提下省钱也应该看做是一项重要指标，该系列多频道电视调制器在实用和省钱两方面都具有优势。市场实践表明，自建*位有线电视系统使用*多的是３２路调制器和１６路调制器，典型的建台方案如下图所示。
电视信号源主要来自有线电视网络、卫星和其它ＡＶ设备，其中取自有线电视网络的信号源成本*高，但往往是*须的，因为有些电视节目只能从有线电视网络中获取。对于国内大部分地区，可能是用这种方法来获取*电视台的第３、５、６、８套节目；对于珠江三角洲地区，有可能用来获取香港的电视节目；还有些地区可能用这种方法获取本地有线台的自办节目。总之，这种方法主要用来获取用其它方法不便获取的节目。
众所周知，从卫星上获取电视节目是*廉价的，一路还合不到一百元，这里就*赘述了。
其它ＡＶ信号可以取自影碟机、互联网、计算机、游戏机等等，需要按照自己的情况来确定。
常有客户朋友询问这种多路调制器能够传输多远？能够供多少台电视机使用？对于这些问题，我们不好回答，因为“够传输多远”和“能够供多少台电视机使用”这些问题往往不是传输设备－－多路调制器所能决定的，而是取决于传输网络。
