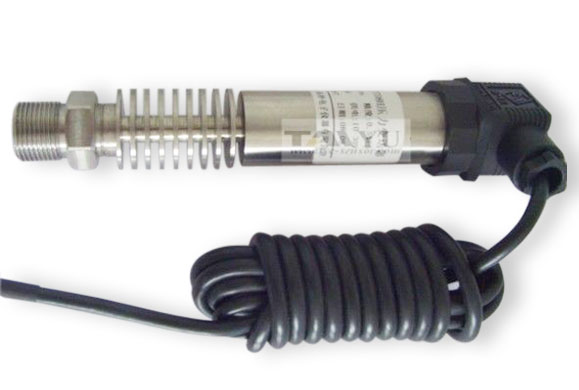

PTY708H耐温型微正、负压传感器/变送器

一、产品结构

耐温微压压力传感器采用*高温感压芯片，散热管加全不锈钢封焊结构，具有良好的*潮能力及优异的介质兼容性，适用于介质温度较高的压力微弱的场合测量与控制.可接二次就地显示仪表、*水密封连接等介质温度特性。高温介质的液压及气动控制系统；石化、*、空气压缩；电站运行巡检、机车制动系统；热电机组；轻工、机械冶金；楼宇自动化、恒压供水系统；其它自动化和检测系统；工业过程检测与控制；实验室压力校验等。

二、产品特点

①压阻式压力传感器的灵敏系数比金属应变式压力传感器的灵敏度系数要大50-100倍。有的时候压阻式压力传感器的输出不需要放大器就可直接进行测量。

②由于它采用集成电路工艺*，因而结构尺寸小，重量轻。

③压力分辨率高，它可以检测出像血压那么小的微压。

④频率响应好，它可以测量几十千赫的脉动压力。

⑤采用半导体材料硅制作，由于传感器的力敏元件及检测元件制在同一块硅片上，所以它作*，综合精度高，工作温度范围宽、测量综合精度高、长期稳定性好.

三、技术规格

量    程： 正微压:0～1KPa～10KPa～100KPa～1(MPa)

负微压: -100KPa～50KPa～10KPa～5KPA～0

正负压:-100KPa～+100KPa

输出信号： 4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）

1.5MV/V、2.0MV/V(四线制)

综合精度： ±0.25%FS、±0.5%FS

供电电压： 12VDC、24VDC(9～36VDC)

介质温度： -40～85～150℃

环境温度： -40～150℃

负载电阻： 电流输出型：*大800Ω；电压输出型：>50KΩ

过载压力： 3倍量程

*缘电阻： ≥1000MΩ(100VDC)

振动影响： 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS

电气连接： 信号接口:赫斯曼接头、四/五芯航空接插件、紧线螺母+四/六芯屏蔽线

长期稳定性能：  0.1%FS/年

响应时间: ≤5mS

过程连接： 1/2″-20UNF, M14×1.5, M18×1.5（客户定义）

材质: 316不锈钢

密封等级： IP67
