品牌:人民 型号:GN19-12 *数:* 脱扣器电流:400（A） 灭弧介质:空气式

GN19-12～40.5系列户内高压隔离开关是三相交流50Hz高压开关设备，用于额定电压为10～35kV的电力系统中，作为有电压无负载的情况下接通或隔离电源之用。
GN19-12系列产品配作CS6-1型手力操动机构，GN19-40.5系列产品配用CS6-2型手力操动机构。
产品型号及含义

G N 19-□□□/□-□
│││ │││ │ └─4s热稳定电流（*值）kA
│││ │││ └── 额定电流A
│││ ││└────*凝露（N）耐污秽（W)
│││ │└─────穿墙结构带“C”字“XT”为显示功能提示型“XQ”为显示*制型
│││ └──────额定电压kV
││└─────── 设计序号
│└──────── 户内
└───────── 隔离开关
产品正常使用条件
周围环境温度不*过＋40℃ ，不低于-25℃
海拔不*过l000m .
空气相对湿度月平均不大于90 % ．日平均值不大于95 %
周围空气应不受腐蚀性或可燃性气体．水蒸气等明显污染
应无经常性剧烈振动

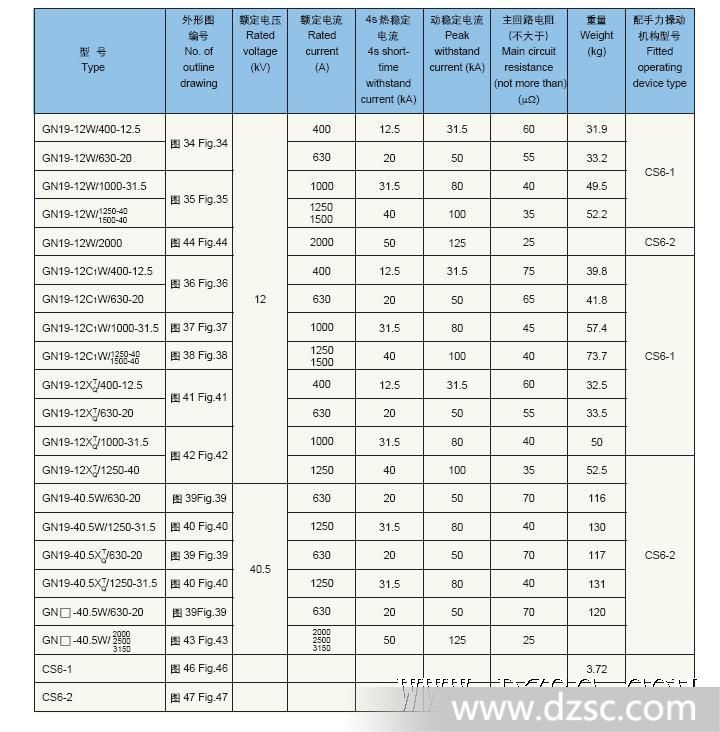

技术参数



产品特点

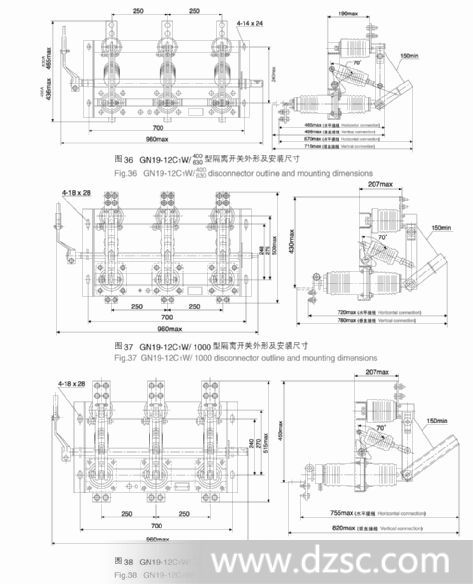

GN19-12系列产品分GN19-12平装型和GN19-12C穿墙结构二种型式。GN19-12C穿墙下出线端以水平接线为标准型，要求角尺接线可在订货时注明。GN19-12C1为刀片转动侧装置套管*缘子；GN19-12C2 为静触头侧装置套管*缘子；GN19-12C3 为两侧都装置套管*缘子；GN19-40.5 系列产品为平装结构，GN19-12（40.5）X系列产品是平装型、带电显示型，除了具有GN19-12和GN19-40.5系列产品功能外，还可*地显示高压回路带电状态或实现高压状态下的强制闭锁，其中带“T”字为提示型，带“Q”字为强制闭锁型。*GN19-12系列产品*配用CS6—1手力操动机构，GN19-40.5 系列产品*配用CS6-2 手力操作机构。
GN19-12(N·W）系列产品具有*凝露与耐Ⅱ级污秽能力，外形与安装尺寸与GN19-12平装型相同。GN19-40.5(N·W）系列产品具有*凝露耐Ⅱ级污秽能力，外形与安装尺寸与GN19-40.5系列产品相同。
GN□-12～40.5系列产品主要是变电站*污闪改造用，其特点为结构与GN19 系列产品结构相同，其安装尺寸与被改造隔离开关的安装尺寸相同，同时GN□-12～40.5开关带省力及锁紧装置，操作力矩小，运行*。在改造过程中可做到“原拆原装”，从而可缩短改造周期并节约大量改造费用，此系列产品已在上海市电力公司推广使用。
订货须知
订货时请说明下列项目
1．产品型号、名称、规格及数量．
2．是否需要手力操动机构
3．开关与手力操动机构的安装方式是前联接还是后联接。
