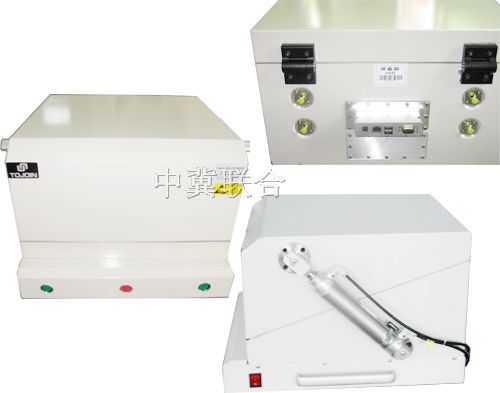

D4040屏蔽箱说明书

D4040是一款气动屏蔽箱，其工作尺寸大，适用于无线网卡，无绳电话及一些比较大的无线通讯设备的检测。该屏蔽箱采用铝合金材料铸造而成，屏蔽密合性好，且结构牢固。其操作采用电气控制，简单省力。另外，可根据客户需求，配置相应的I/O数据接口。该屏蔽箱屏蔽系数*80dB，测试频率可达6GHz,是目前*为经济且实用的屏蔽测试箱,它低廉的价格可以为企业减少不*要的开支，该产品已成功获得国内外客户*，并得到好评。

产品代号：0775
产品特点：

􀂾 ◆采用铝合金材料，加以坚固*的设计

􀂾 ◆采用*新屏蔽材料，吸波能力强，阻隔能力好

􀂾 ◆*的测试接口设计，让您更方便的与测试仪配套

􀂾 ◆采用挤压式封口设计，让您得到更好的屏蔽效果

◆内部空间宽大，使用更多产品测试

产品应用：
D4040屏蔽箱适用于无线通讯测试、EMI测试、耦合测试、RF功能测试等。
用于小型通讯产品，如GSM、CDMA、3G手机、无绳电话的开发，蓝牙等产品的生产及维修。

性能指标：

1、机械特性：

操作方式：手动操作。

外形尺寸：(L) 465 x (W) 425 x (H) 325 mm

工作尺寸：(L) 400 x (W) 400 x (H) 240 mm

箱体材料：铝合金

表面颜色：灰色、咖啡色

重量：约30Kg

2、屏蔽特性：

1.7～2.4GHz>80dB 、5.8GHz >70dB

3、连接端口规格：

RF信号传输：SMA×4PCS

滤波器：AC滤波器×1PCS

四合一滤波器×1PCS（可定做）
           根据需求可选

4、其他特性：

操作温度：0～+50°C

存放温度：-10～+60°C

*功能：启动*爆动*功能

             *夹手*功能
