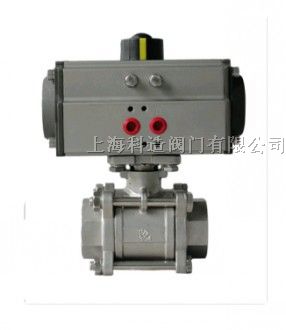

气动内螺纹三片式球阀[Q611F]

型号/规格：
[Q611F]
品牌/商标：
kz

发布询价信息

普通会员

企业名：上海科造阀门有限公司

类型：生产企业

电话： 021-54352330

手机：13166155180

联系人：林先生

QQ：

邮箱：kezaofamen@163.com

地址：上海上海市上海市徐汇区龙吴路1143号

产品分类

仪器/仪表(21)
∟ 阀门仪表(21)

新品上架

商品信息

动三片式球阀分为三段式。阀体铸造采用台湾引进的*工艺，结构合理、造型美观。阀座采用弹性密封结构，密封*，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以*误操作。台铭内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

主要技术参数：

公称通径 DN(mm)		6-100
公称压力 PN(MPa)		1.6
公称压力 PS(MPa)	强度试验	2.4
	密封试验	1.8
材料 \ 材料代号		C		P	R
主要*件	阀体	WCB		CF8 304	CF8M 316
	球体	WCB		CF8 304	CF8M 316i
	阀杆	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类	醋酸类
	适用温度	-28 ℃ -300 ℃
气动装置	型号	OBD 系列
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GBT/12238	Gb12221	/	GB/T13927	GB13927

主要外形及连接尺寸表：

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
