YF-B10C,YF-B10H2
啸力
40
16
企业名:上海啸力液压传动设备有限公司
类型:生产企业
电话: 021-66981073
手机:13817479138
联系人:沈工
地址:上海上海市上海啸力液压总部共康路1028号

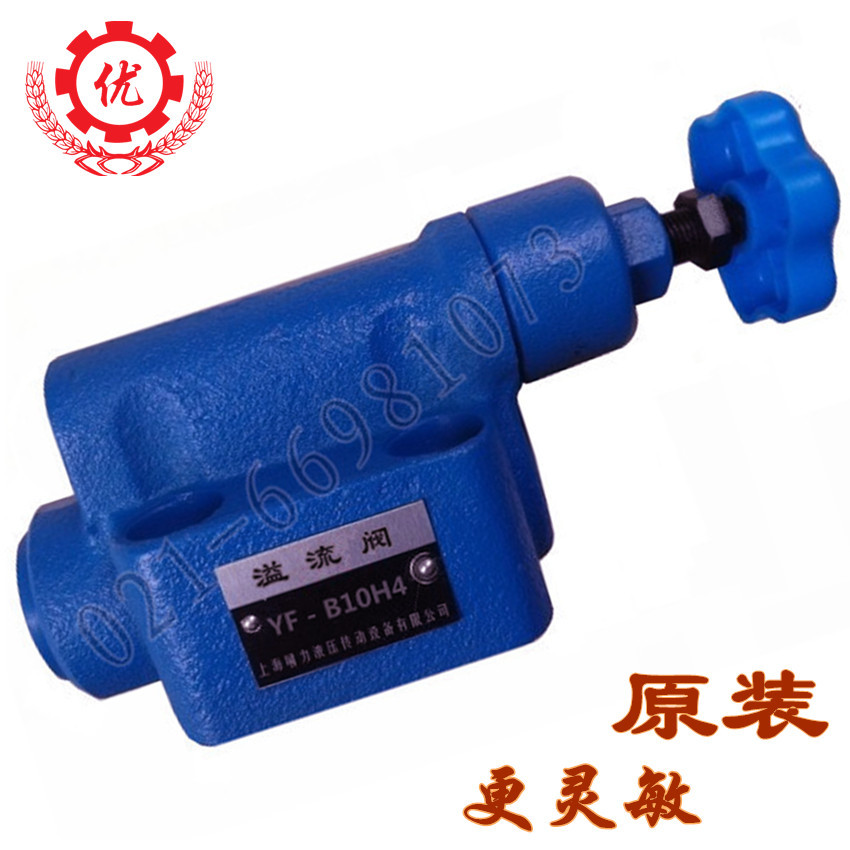

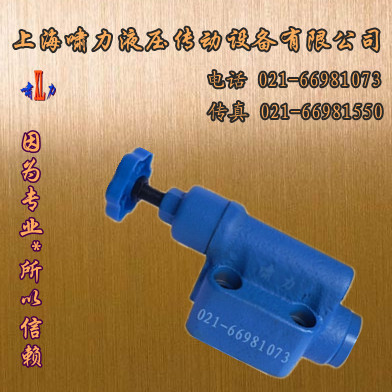

YF-B10C溢流阀,YF-B10H2溢流阀采用平衡活塞式机构,压力调整为手轮式,它工作可靠,性能稳定,并具有体积小、重量轻、维修方便、噪音低等优点。是液压系统中的重要元件,能使液压系统维持所调定的压力接近恒定或防止系统压力超荷,起安全作用。
一、本系列阀能在≤31.5MPa压力上正常工作。环境温度-20℃至+65℃,工作介质为20号或30号液压油等,正常油温50±5℃,过滤精度不得低于30微米。
二、为使操作方便,螺纹连接和法兰连接的阀盖能在四周90°位置、板式连接能在三个90°位置上任意安装。
三、旋转调压手轮可改变阀的调定压力,右旋时压力增高,左旋时压力降低,更换弹簧能得到不同的压力调节范围。
四、当作运程控制,高低压多级控制或卸荷用时,可把遥控口M18×1.5螺堵拧下,接入控制油路。
五、本系列阀P口为进油口,O口为溢油口,K口为外控口。
YF-B102溢流阀型号说明
具体参数
规格尺寸
YF-B10H*型,YF-L10H*型
YF-B20、32H*型
型号
A
B
C
D
E
F
G
H
I
J
L
YF-B20H*
163
130
1.4
2.4
65
78
70
100
φ21
φ30
φ4
YF-B32H*
167
134
1.4
2.8
73
84
82
118
φ28
φ40
φ4
MxI1
N
Q
R
S
T
U
V
W
X
Y
M16×85
φ10
15
13
58
66
93
140
20
φ26
φ17
M20×100
φ10
21
12
77
89
122
182
28
φ31.5
φ21.5
YF-L20、32H*型
型号
A
B
C
D
E
F
G
H
I
J
YF-L20H*
161
128
48
100
78
18
φ50
M27×2
67
118.5
YF-L32H*
165
129
51
125
84
23
φ70
M42×2
84
149
