X-ray检查机
XC-25P
亚亚
台湾
企业名:深圳市维信达工贸有限公司
类型:生产企业
电话: 0755-15989495260
手机:15989495260
联系人:李先生
邮箱:limiaooo@126.com
地址:广东深圳深圳市南山区南海大道登良路商服大厦706室
∟ 高温/低温/高低温试验设备(1)

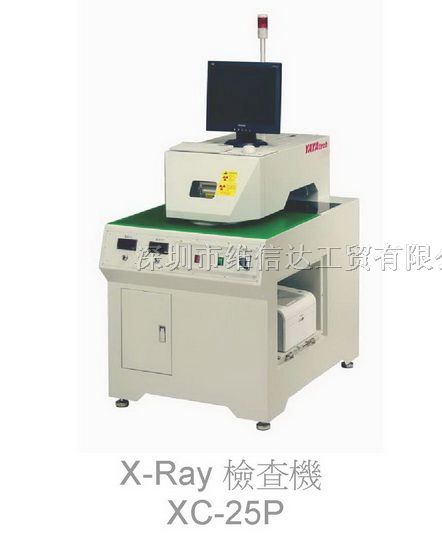

产品品名 : X-ray检查机 (X-ray内层检查机)
型号 : XC-25P
简介 : 国内*台自制X-ray 电路版检查机;*销售*过150台.市占率No.1; 2008 成功外销日本市场;可选购影像增
强器,提供更清晰影像
用途:利用X-ray 穿透原理,检视PCB内层偏移情形。可利用X-ray 检视同心圆是否偏移,孔是否有钻偏,及线路是否有偏移.适用于压合及钻孔后内层对位检查
主要客户:日本松下、日本Meiko、欣兴、富士康...等
机台特性:
1.影像清晰、操作简单、机台体积小(W800*L1150*H1355mm)不占空间
2.X光管价格低、耗材成本较合理
3.可量测孔偏值或孔径供參考
4.影像可依料号分开储存,亦可及时列印
5.可选择单张或四角列印
6.*的铅挡设计(皇冠)
7.*强影像处理,画面清晰
8.可选择点、线、圆并计算距离
9.4-12层板可明显区分比对偏移值
10.高阶HDI盲孔也可清晰分辨
机台规格:
1.检测电路板*大面积:24”×24”
2.X-Ray聚焦尺寸:100μm
3.空间解析度:15lp/mm
4.管电压:50KV
5.投射距離:100mm
6.光泄漏量:0.5μSV/h以下
7.视野范围:9.7mm ×8.6mm
8.检测方法:CCD Image Sensor
