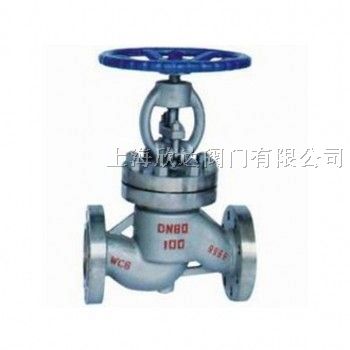

WJ41H国标波纹管截止阀

型号/规格：
WJ41H
品牌/商标：
欣达

发布询价信息

普通会员

企业名：上海欣达阀门有限公司

类型：生产企业

电话： 021-31261031

手机：15900903320

联系人：赵先生

QQ：

邮箱：xindavalve@126.com

地址：上海上海市上海市奉贤区团青路

产品分类

仪器/仪表(86)
∟ 阀门仪表(85)∟ 显示仪表(1)
五金/工具(14)

新品上架

商品信息 更新时间：2012-05-21

WJ41H国标波纹管截止阀产品简介：WJ41H国标波纹管截止阀.doc

产品结构特点：
国标波纹管截止阀适用于公称压力PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

其主要结构特点：
1、产品结构合理、密封*、性能优良、造型美观；
2、密封面堆焊Co硬质合金、*、耐腐、*磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的*腐和*磨擦性能；
4、双重密封，性能更*；
5、阀杆升降位置指示更直观；
6、*件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

技术规范：

结构形式 construction	BB-BG-OS&Y
驱动方式 operation	手动hand-operated
驱动方式 operation	气动 pneumatic
设计标准 design standard	DIN3356
结构长度 face to face dimension	DIN3202
连接法兰 flanged ends	DIN2543-2545
试验和检验 test&inspection	DIN3230

产品性能规范：

公称压力(MPa) nominal pressure	壳体试验压力(MPa) shell test	密封试验压力(MPa) sealing test	适用温度(℃) suitable temp	适用介质 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

主要*部件材质：

序号*.	名称part name	材质material
1	阀体body	WCB、F304、F316
2	阀瓣disc	2CR13、F304、F316
3	轴销hinge pin	F304、F316
4	波纹管组件bellows combination	F304、F316L
5	阀盖bonnet	WCB、F304、F316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜br*
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、F304、F316
