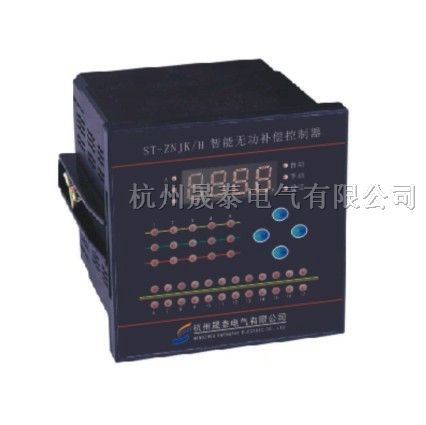

ST系列智能式低压无功补偿控制器是我公司为适应低压无功补偿发展的需要，研制与生产的新一代产品。该产品外形美观大方，通用仪表尺寸安装使用方便。人机联系使用数码管、液晶显示和按键，与智能电容通讯连接。控制物理为电压、电流、功率因数和无功功率复合型。采用新型的无功趋势潮流判断算法，*适合用于功率因数变动大的场合，动作次数少，控制精度高。

产品型号：

    ST-ZNJK/GY   共补  液晶显示屏    额定电压:450V

主要功能：

1、动态显示配电的各参数值，参数设置简单快捷，设置的参数断电不丢失

2、自动检测智能电容数量及容量等信息，并按*参数控制智能电容投切

3、具有过压、欠压、过流、过温等保护，当*参数*过各设定限值时，控制器快速切除已投入的电容器，并闭锁输出，保护电容器*运行，延长其使用寿命

4、采用电压、电流、功率因数及无功等综合计算，电压回差参与控制判断，使补偿更*，*投切振荡

5、在动作*时间内多点采样上述判断值，根据各点的值来进行无功趋势潮流判断，在功率因数变动大的场合，可以*判断所需要补偿的无功功率及补偿方向（投切）。

6、具有手动/自动切换功能。置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动时，能手动操作电容器的投入或切除，便于出场调试及快速投切电容。

7、取样电流*性自动判别校正，安装调试时可以不考虑电流互感器的*性，使用方便。

8、容量相同的电容器循环投切以延长电容使用寿命，容量不同的则按要求编码，进行动态适配补偿*补偿精度，用较少的动作次数获得*好的补偿效果。

技术参数：

1、测量误差

电压：≤±0.5%（在80%-120%额定电压范围内）

电流：≤±1.0%（在5%-20%额定电流范围内），≤±0.5%（在20%-120%额定电流范围内）

功率因数：≤1.5%

2、动作误差

无功功率：≤±5%

电压：≤±1%

3、保护误差

电压：≤±1.0%

电流：≤±10%

4、*及闭锁时间

*时间：0-180s

5、过电压保护

动作值：105%-120%

动作回差：6V-12V

保护分断总时限不大于60s

6、电源影响

当电源电压为80%和120%额定电压时，各项测量误差和动作性能不变；

当电源波形总畸变率≤5%，各项测量误差和动作性能不变；

当频率在47.5Hz-52.5Hz范围内变化时，各项测试误差和动作性能不变

7、控制容量

三相共补：≤24台

混合补偿：≤18台

8、使用环境

相对湿度：20%-90%

环境温度：-25-55℃

海拔高度：≤2000m大气压力为79.5Kpa-106.0Kpa

无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在

机械参数：

外形尺寸：122（L）*122（W）*99（H）mm3

开孔尺寸：113*113mm2
