![src=/admins/eWebEditor/UploadFile/20081018163428259.jpg]() |
| |

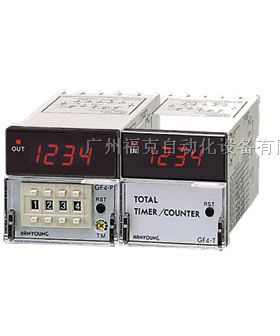

| * GF series |
| |
- 计数及计时功能
- 可选择电压/吴电压输入
- 小数点位置设定
- 16种计时范围（10/60进法，各8种） |
|
|
| |

   | |
![src=/admins/eWebEditor/UploadFile/20081018163440460.jpg]() |
  | |
|
|
| |
| 型名 |
GF4-P |
GF4-T |
GF7-P |
GF7-T |
| 外形 |
|
|
|
|
| 48(W) x 48(H) x 112(D) mm |
72(W) x 72(H) x 127.5(D) mm |
| 种类 |
预置 |
显示* |
预置 |
显示* |
| 控制方式 |
加算, 减算, 加减算 |
| 显示方式 |
7Segment LED 文字高 : 8 mm |
7Segment LED 文字高 : 10 mm |
| 预置段数 |
1 段 |
- |
1 段, 2段 |
- |
| 显示位数 |
4 位 |
4 位, 6位 |
6位 |
| 计数速度 |
30/3Kcps |
30 / 1K / 3K / 5Kcps |
| 计数输入 |
有接点, 无接点 |
| 复位 |
| 外部复位 : *小输入信号幅 0.02秒 (无接点, 有接点输入共用) |
| 电源复位 : *小电源开放时间 0.5秒 | |
计数输入, 复位输入,
禁止输入(计时功能时) |
| 电压输入(直流输入) |
| 「H」电平 5∼30VDC,「L」电平 0∼2VDC (输入阻*约 4.7kΩ) | |
| 停电记忆 |
半的 |
| 电源电压 |
100 - 240 V AC ,50 - 60 Hz (电压变动率 : ±10%) |
| 消耗电力 |
约 5 VA (220 V AC, 60 Hz 时) |
| 传感器供应电源 |
12V DC 50 mA Max |
| 控制输出 |
| 有接点输出:1c250 V AC 3 A (阻*负荷) |
| 无接点输出:集电*开路 30 V DC, 100 mA Max | |
| 有接点输出:1c250 V AC 3 A (阻*负荷) |
| 无接点输出:集电*开路 30 V DC, 100 mA Max | |
| *缘阻* |
100MΩ 以上(500 V DC Mega) 导电部端子和露出的非充电金属部门 |
| 耐电压 |
2,000 V AC 50 / 60Hz 1分钟 (异*充电部端子间) |
| 耐振动 |
误动作 |
2 - 55Hz, X, Y, Z各方向10分钟 |
| 耐久 |
10 - 55Hz, 0.76㎜ X, Y, Z 各方向2小时 |
| 耐冲击 |
误动作 |
100㎨ 6方向, 各3次 (约 10 G) |
| 耐久 |
300㎨ 6方向, 各3次 (约 30 G) |
| 寿命 |
机械的 |
1,000万次以上 (继电器型) |
| 电气的 |
30万次以上 (继电器型) |
| 使用周围温·湿度 |
0∼50℃(32∼122℉)·35∼85%RH (不准有结露现象) | | | | |
计数/计时器
