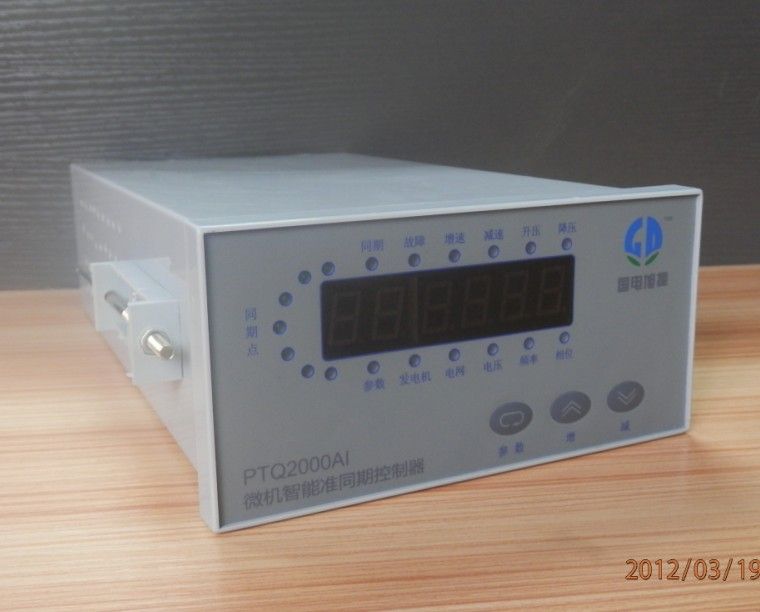

PTQ2000A1微机智能准同期装置 一、概述 在电力系统中，同步发电机和线路变压器的并列操作是经常进行的，为了**快速地将同步发电机并入*，*须使用准同期控制器。 PTQ2000A1微机智能准同期控制器对被同期对象的电压、频率、相位、加速度、滑差速率的测量由软、硬件结合完成，有很高的测量精度和准确性。在发电机工作方式中可以对电压、频率采用模糊控制进行变参数调节。调压方式有两种，一种是脉宽调节适合于伺服电机控制的模拟电位器调节，另一种是计（次）数调节适合于数字控制。调频（速）控制采用模糊控制理论,有很宽的参数选择范围，既可适用于伺服阀控制的液压调速机和直流伺服电机控制的调速机，也可适用于普通交流电机控制的调速机。它以PIC单片机为*，具有高集成度、高*性、硬件简单、性能完善等特点。 PTQ2000A1微机智能准同期控制器有很高的同期精度及快捷的并网速度，并提供合闸闭锁功能。既可用于同步发电机的并列，也可以用于线路变压器的并列。主要应用于中小型发电厂的控制设备中。 二、主要特点 1、采用单片机数控技术为*，具有高集成度、高*性、硬件简单、功能完善等特点。 2、*快6秒并网，*捕捉*次并网时机，*、快捷、*地实现并网。 3、自动变参数调频、调压，*预测合闸相角。 4、适合单台发电机或单条线路的合闸并网。 5、具有多种故障检测功能，使用*、方便。 6、数码显示，参数操作一目了然。 三、本装置具有多种故障检测功能： （1）*掉线（*电压、频率显示为0，故障指示维持76秒） （2）发电机掉线（发电机电压、频率显示为0，故障指示持续） （3）*频率偏差>3Hz（参看*频率显示，故障指示持续） （4）发电机频率偏差>5Hz（起车时除外, 参看显示，故障指示持续） （5）*电压异常（过、欠压,参看*电压显示，故障指示持续，故障继电器动作） 发电机过压（参看发电机电压显示，故障指示持续，故障继电器动作） 这些故障*允许发同期合闸命令。 四、技术指标 ◆电源电压：AC110V～280V/50HZ DC110V～280V ◆输入信号： 发电机（待并侧）标准电压：0V～100V+30V 0V～400V+120V *（系统侧）标准电压：0V～100V+30V 0V～400V+120V ◆电压测量精度：不低于±0.2％ ◆频率测量精度：不低于±0.2％ ◆功耗： 小于6W ◆工作环境 环境温度：-20℃～﹢50℃ 相对湿度：不大于90%（40℃） 海拔4000米以下地区
