一、JDZ1-1概述

JDZ1-1，JDZ2-1型电压互感器为单相双绕组绕注式户内型产品，适用于50Hz、380V电路中，供测量电压、电能和功率以及继电保护，自动装置用。

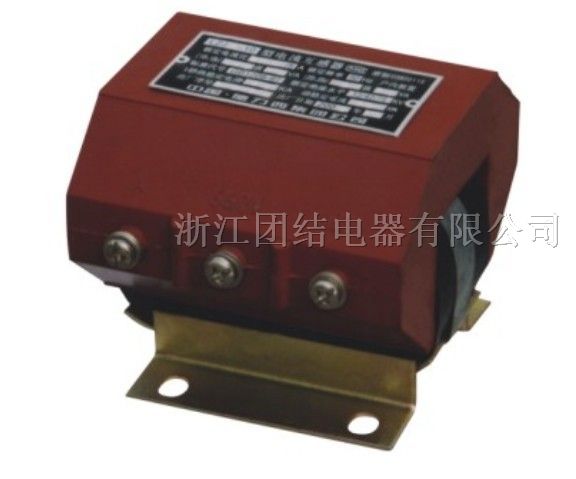

JDZ1-1，JDZ2-1型电压互感器适用于额定频率50Hz，额定电压为10KV及以下的电力系统中作电压、电能测量 及继电保护之用。该系列产品为全封闭环氧树脂浇注*缘结构。一、二次绕组和铁芯用环氧树脂混合胶浇注成型。具有很高的机械强度、*潮、*腐蚀性、*火及免 维护等优点。铁芯采用优质晶粒取向冷轧硅钢片叠制而成，具有很好的误差性能。绕组接线端子标志“A、X”（新标准为A、B）在上部，二次绕组接线端子 “a、x”（新标准为a、b）在下部，且加装*护罩，以*窃电。底部装有安装底板供用户[安装使用，且有接地螺栓供接地使用。

二、结构简介：

本型互感器为浇注式外铁芯结构，铁芯选用冷轧硅钢片制成 C型，将铁芯套在同心绕制的多面体绕组中，用钢带扎成一整体，铁芯两侧安装一、二次绕组的出线接线座、下部有供安装互感器用的底座，铭牌处于顶部，明显醒 目，整体结构紧凑，美观、合理。 本型电压互感器可用于单相线路，两台互感器连成V型，接线后可用于三相线路。

三、技术数据：

1、产品标准：GB1207-1997《电压互感器》；

2、负载功率因数：COS&=0.8 (滞后)；

3、本型互感器亦可于湿热带地区；

4、互感器承受工频耐压试验：线圈对二次线圈及地为 3kV，线圈对地为3kV，持续时间1 min，无击穿或闪络现象。

四、技术参数：

产品型号	额定电压比 (V)	准确级及额定输出（VA） COSΦ =0.8			*限输出 (VA)	额定*缘水平(kV)
		0.5	1	3
JDZ2-1	380-660/100	5	5	10	30	0.66/3.6
JDZ1-1	660-1140/100	5	5	15	30	1.14/3.6
