气体减压阀

【气体减压阀】上海气体减压阀_气体减压阀厂家_上海博力特阀门厂

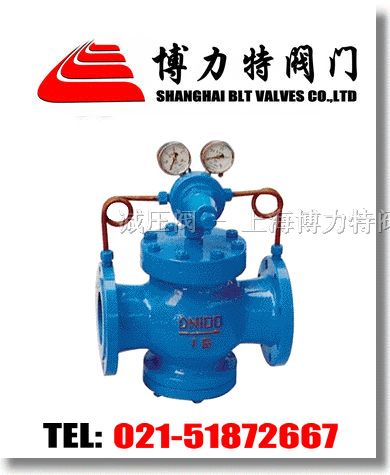

气体减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等*件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等*件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

气体减压阀本产品主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。

公称压力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
壳化试验压力（MPa）	2.4	3.75	6.0	9.6		15.0		24
密封试验压力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
*高*压力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
出口压力范围（MPa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5		0.5-35		0.5-45
压力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
*小压差（MPa）	0.15	0.15	0.2	0.4	0.8		1.0
渗漏量	GB12245-1989

气体减压阀流量系数（Cv）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

气体减压阀主要*件材料

*件名称	*件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/铜合金
活塞	合金铸铁
导阀座导阀杆	2Cr13
主阀弹簧	1Cr18Ni9Ti
导阀主弹簧	50CrVA
调节弹簧	60Si12Mn

气体减压阀外形尺寸（PN1.6-4.0）单位：mm

公称通径 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

气体减压阀外形尺寸（PN6.4-16.0） 单位：mm

公称通径 DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495

气体减压阀安装说明：

①为了操作和维护方便，该氮气减压阀一般直立安装在水平管道上，横向安装须*说明。
②安装时应注意使管路中介质的流向与氮气减压阀休上所示箭头的方向一致。
③为了*氮气减压阀后压力*压，应在离阀出口不少于4M处安装一个*阀。

上海博力特阀门厂是一家有着多年阀门制造经验的企业。公司占地11万平方米，现在员工1200余人，各类*技术人员450余人。是上海市文明单位和*二级企业。具有锻造阀门、铸造阀门、特种阀门三大产品系列一千多个规格品种。产品技术已*国际上*水平，在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的度及影响力。产品一直供不应求，*国内外市场。经过20多年的设计开发、制造应用，积累了丰富的经验，成为技术力量雄厚、工艺装备和测试手段*的阀门*厂。

上海博力特阀门厂生产制造产品有：球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、*阀、针型阀、疏水阀、旋塞阀、隔膜阀、放料阀、排气阀、呼吸阀、过滤器、阻火器、角座阀、平衡阀、排污阀、排泥阀、切断阀、减压阀、管夹阀、柱塞阀、底阀、视镜、法兰、水力控制阀等60多个系列*品种的产品格局。

上海博力特阀门厂代理的*阀门品牌有：德国盖尔阀门(GAYLE) 、英国保罗阀门（PAUL），美国米歇尔阀门（Michelle），日本北泽阀门(KITZ),日本阀天阀门(VENN),日本日立阀门(HITACHI) 等。

产品广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。产品**各地，优质的质量，*的服务，深得用户的信赖和广泛的赞誉。公司*以质量为本，*为满足用户的经营理念，不断引进国外*的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。您的需要，我们的目标

上海博力特阀门厂

电 话： （陈国辉）

手 机：

邮 箱：

网 址：www.bltfm.com

地 址：上海市嘉定区华亭工业园区

阀门是用以控制流体流量、压力和流向的装置。被控制的流体可以是液体、气体、气液混合体或固液混合体。
    阀门通常由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成。阀门的控制功能是依靠驱动机构或流体驱使启闭件升降、滑移、旋摆或回*动以改变流道面积的大小来实现的。
    阀门的用途很广泛，它与人们的日常生活有密切的关系，例如自来水管用的水*、液化石油气灶用的减压阀都是阀门。阀门也是各种机械设备如内燃机、蒸汽机、压缩机、泵、气压传动装置、液压传动装置、车辆、船舶和飞行器中*的部件。
    公元前两*前，中国人就在输水管道上使用了竹管和木塞阀，以后又在灌溉渠道上使用水闸，在冶炼用的风箱上使用板式止回阀，在井盐开采方面使用竹管和板式止回阀提取盐水。
    随着冶炼技术和水力机械的发展，在欧洲出现了铜制和铅制旋塞阀。随着锅炉的使用，1681年又出现了杠杆重锤式*阀。1769年瓦特蒸汽机出现以前，旋塞阀和止回阀一直是*主要的阀门。
    蒸汽机的发明使阀门进入了机械工业领域。在瓦特的蒸汽机上除了使用旋塞阀、*阀和止回阀外，还使用了蝶阀，用以调节流量。随着蒸汽流量和压力的*，使用旋塞阀控制蒸汽机的进汽和排汽已不能满足需要，于是出现了滑阀。
    1840年前后，相继出现带螺纹阀杆的截止阀，和带梯形螺纹阀杆的楔式闸阀，这是阀门发展中的重大*。这两类阀的出现，不*满足了当时各种工业对压力、温度不断*的要求，而且初步满足了对流量调节的要求。此后随着电力工业、石油工业、化学工业和造船工业的发展，各种高中压阀门得到*发展。
    第二次世界大战后，由于聚合材料、润滑材料、不锈钢和钴基硬质合金的发展，古老的旋塞阀和蝶阀获得了新的应用，球阀和隔膜阀得到*发展。截止阀、闸阀和其他阀门品种增加，质量*。阀门制造业逐渐成为机械工业的一个重要部门。
    阀门按使用功能可分为截断阀、调节阀、止回阀、分流阀、*阀、多用阀六类。
    截断阀主要用于截断流体通路，包括截止阀、闸阀、旋塞阀、球阀、蝶阀隔膜阀、夹管阀等；调节阀主要用于调节流体的压力、流量等，包括调节阀、节流阀、减压阀和浮球调节阀等；止回阀用于阻止流体的逆向流动；分流阀用于分配流体的通路去向，或将两相流体分离，包括滑阀、多通阀、疏水阀和排空气阀等；*阀主要用于*保护，*锅炉、压力容器或管道因*压而破坏；多用阀是具有一种以上功能的阀门，如截止止回阀既能起断流作用又能起止回作用。
    工业管道阀门按公称压力又可分为真空阀、低压阀、中压阀、高压阀、*压阀；阀门按工作温度又可分为常温阀、中温阀、高温阀、低温阀；阀门还可按驱动装置的类型、与管道的联接方式和阀体的使用材料等进行分类。阀门可按各种分类方法单独地或组合地命名，也可按启闭件的结构特征或具体用途命名。
    阀门的基本参数是工作压力、工作温度和口径。对于大量使用于工业管道的各种阀门，常用公称压力和公称通径作为基本参数。公称压力是指某种材料的阀门，在规定的温度下，允许承受的*大工作压力。公称通径是指阀体与管子联接端部的名义内径。
    阀门根据其种类和用途有不同的要求，主要有密封、强度、调节、流通、启闭等性能。在设计和选用阀门时，除了要考虑基本参数和性能外，还要考虑流体的性能，包括流体的相态(气体、液体或含固体颗粒)、腐蚀性、粘度、毒性、易燃易爆性，贵重*程度和放射性等。
    密封性能和强度性能是*阀门*基本、*重要的性能。阀门的密封分内密封和外密封两部分。内密封是阀瓣与阀座之间的密封；外密封是阀杆运动部位与阀盖之间、阀体与阀盖之间和阀体与管道联接部位之间的密封。阀门在使用时不*要求密封性能好，而且*须**。
    如果因密封不好而发生泄漏或因强度不够而使*件破坏，将会造成不同程度的经济损失，如输送有毒、易燃易爆或有强腐蚀性流体，还可能导致严重的*事故。为了*阀门的密封和强度，除了*须遵守有关标准规定合理地进行结构设计、*工艺质量外，还*须正确地选用材料。
    通常，低压非腐蚀性流体用的阀门使用铸铁或铸铜；高、中压阀用铸钢或锻钢；高温或高压阀使用合金钢；用于腐蚀性流体的阀门用不锈钢、塑料，耐蚀合金(如铜镍钼合金、钛合金和铅合金等)或用铸铁、铸钢内衬耐蚀材料制造。
    通常，低压阀的密封面大多使用黄铜或青铜，高、中压阀大多使用不锈钢，要求较高的高、中压阀或高温阀等使用钴基硬质合金。聚合材料在阀门中已获得广泛应用，如球阀的阀座主要采用聚四氟乙烯塑料，蝶阀的密封圈和隔膜阀的隔膜采用各种橡胶材料。这些材料在可以使用的温度范围内具有比金属更好的密封性。
    随着现代核工业、石油化学工业、电子工业和航天工业的发展，以及流程工艺自动控制和远距离流体输送的发展，*了现代低温阀、真空阀、核工业用阀和各种调节阀的发展。用于远距离控制和程序控制的阀门驱动装置的应用越来越多。
    未来阀门的发展将向扩大产品参数，发展*、省力和自控阀门，改进结构、采用新材料和新工艺，*阀门的使用寿命，以及发展*阀门系列等发面发展，如用于液氧、液氢和液化天然气等的低温阀、真空阀、核工业用阀、*阀、调节阀、疏水阀和阀门驱动装置等。

减压阀工作原理：
减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在*范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在*压力不断变化的情况下，保持出口听压力和温度值在*的范围内。减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度*然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将*。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。 图14—2所示为内部先导式减压阀的结构图，与直动式减压阀相比，该阀增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、*了对阀芯控制的灵敏度，即*了稳压精度。200X减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消*给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因*压力、*流量的变化而变化，**地将出口压力维持在设定植上，并可根据需要调节设定值*减压的目的。该阀减压*，性能稳定、**、安装调节方便，使用寿命长。减压阀主要控制主阀的固定出口压力，主阀出口压力不因*压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消*供水及生活用水管网系统。

减压阀选用标准：
1、在给定的弹簧压力级范围内，使出口压力在*大值与*小值，减压阀之间能连续调整，不得有卡阻和异常振动； 　　
2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于*大流量的0.5%； 　　
3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%； 　　
4、*压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%； 　　
5、通常，减压阀的阀后压力应小于阀前压力的0.5倍； 　　
6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示； 　　
7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质； 　　
8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质； 　　
9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质， 若用不锈耐酸钢制造，可适用于各种腐蚀性介质；
10、先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质； 　　
11、先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质； 　　
12、减压阀*压力的波动应控制在*压力给定值的80%～105%，如*过该范围，减压前期的性能会受影响； 　　
13、通常减压阀的阀后压力应小于阀前压力的0.5倍； 　　
14、减压阀的每一档弹簧只在*的出口压力范围内适用，*出范围应更换弹簧； 　　
15、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀； 　　
16、介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀； 　　
17、介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀； 　　
18、为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

减压阀的安装应*合下列要求：
（1）减压阀的安装应在供水管网试压、冲洗合格后进行安装。检查方法：检查管道试压及冲洗记录。
（2）减压阀安装前应检查：其规格型号应与设计相*；阀外控制管路及导向阀各连接件不应有松动；外观应无机械损伤，并应清除阀内异物。 检查方法：对照图纸，观察检查和手扳检查。
（3）减压阀水流方向应与供水管网水流一致。检查方法：观察检查。
（4）应在进水侧安装过滤器，并宜在其前后安装控制阀。检查方法：观察检查。
（5）可调式减压阀宜水平安装，阀盖应向上。检查方法：观察检查。
（6）比例式减压阀宜垂直安装；当水平安装时，单呼吸孔减压阀其孔口应向下，双呼吸孔减压阀其孔口应呈水平位置。检查方法：观察检查。 （7）安装自身不带压力表的减压阀时，应在其前后相邻部位安装压力表。检查方法：观察检查。

减压阀的安装和维护应注意以下事项：
1、减压阀为了操作和维护方便，该阀一般直立安装在水平管道上。
2、减压阀安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、减压阀为了*阀后压力*压，应在离阀出口不少于4M处安装一个*阀。
