品牌:NICERA 型号:RE200B 种类:红外 材料:混合物 材料物理性质:*缘体 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 *护等级:标准 线性度:标准（%F.S.） 迟滞:标准（%F.S.） 重复性:标准（%F.S.） 灵敏度:标准 漂移:标准 分辨率:标准

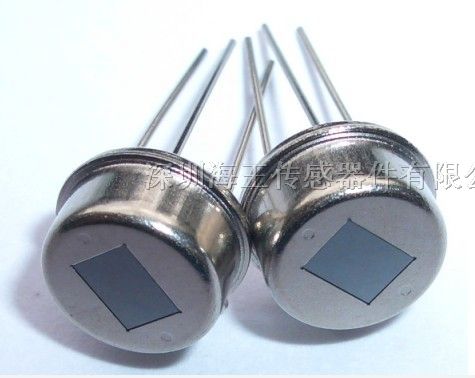

浩时健电子代理双元热释电红外传感器 re200b 这种传感器是由一种晶体材料做成，当这种晶体表面受到*照射时，会在晶体表面产生电荷。随着光线对晶体照射的改变，电荷量也会发生改变。这个改变的电信号可以通过场效应管来进行测量，基本就是这样的一个原理制作了这样的传感器。这种传感器对于不同波长的光线照射*产生不同程度的响应，因此在传感器前会加入一个滤镜窗口，这就是为什么我们能看到的re200b的to5封装形式中有一个像玻璃似的小窗。当然通过这个滤镜可以限定晶体对特定波长的光线产生响应，一般在8um~14um，这样就*接近人体辐射的*波长了。大概的原理就是这样的，希望能对你有所帮助。

产品说明：
型号 RE200B

灵敏元面积 2.0×1.0mm2
基片材料 硅
基片厚度 0.5mm
工作波长 7-14μm
平均透过率 ＞75%
输出信号 ＞2.5V
(420°k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
噪声 ＜200mV
(mVp-p) (25℃)
平衡度 ＜20%
工作电压 2.2-15V
工作电流 8.5-24μA
(VD=10V,Rs=47kΩ,25℃)
源*电压 0.4-1.1V
(VD=10V,Rs=47kΩ,25℃)
工作温度 -20℃- +70℃
保存温度 -35℃- +80℃
视场 139°×126°
说明 该传感器采用热释电材料*化随温度变化的特性探测红外辐射，采用双灵敏元互补方法抑制温度变化产生的干扰，*了传感器的工作稳定性。
使用 1、上述特性指标是在源*电阻R2=47KΩ条件下测定的，用户使用传感器时，可根据自己的需要调整R2的大小。
2、注意灵敏元的位置及视场大小，以便得到*佳光学设计。
3、*电压信号的测量都是采用峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出信号的峰一峰值。
4、使用传感时，管脚的弯曲或焊接部位应离开管脚基部4mm以上。
5、使用传感器前，应先参考说明书，尤其要*接错管脚
