矿用隔爆型真空馈电开关的主要功能
常规型

矿用隔爆型真空馈电开关

上海跃尔自动化科技有限公司  联系： 手    机：/ 联 系 人：赵鹏

QQ:8传    真：

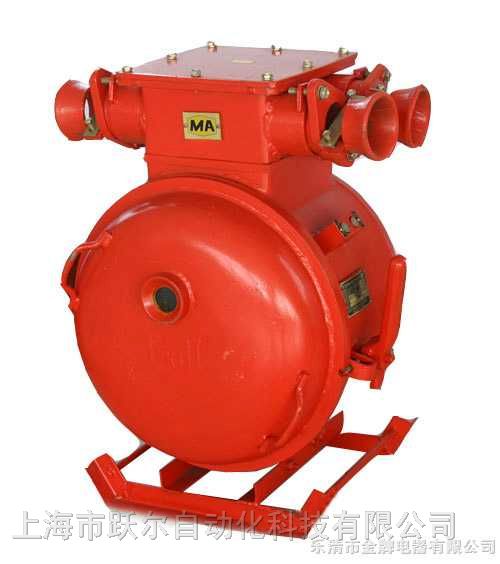

KBZ-400、500、630/1140（660）系列矿用隔爆型真空馈电开关

KBZ-400、500、630/1140(660)系列矿用隔爆型真空馈电开关(以下简称馈电开关)主要用于煤矿井下，在交流50Hz、电压至1140V，额定电流分别为400A、500A、630A的线路中，作为供电系统的总开关、分支开关，或作为矿用隔爆型移动变电站用馈电开关（打开后盖板与移动变电站对接），也可作为大容量电动机不频繁起动之用。具有过载、短路、欠压、漏电保护(选择性漏电保护)及漏电闭锁等功能。

本系列开关分常规型和智能型两种

常规型馈电开关采用模拟功能插件，具备上述各种保护功能，漏电保护和漏电闭锁采用直流附加法原理。

智能型馈用电开关采用智能综合保护装置，增加了选择性漏电保护功能（采用*序电流方向型原理），并配有汉字液晶显示。



1、保护功能：有欠压保护、断路保护、过载保护、漏电保护、漏电闭锁等；

2、显示功能：采用大功率发光二*管直观显示合闸、分闸及各种故障状态；

3、开关设备有试验开关、可对控制线路和保护线路进行检查；

4、漏电保护和漏电闭锁采用直流附加法原理，漏电检测回路**。

智能型

1、保功能能：具有过载、短路、欠压、过压、三相不平衡（包括断相）、分开关的选择性漏电保护及漏电闭锁、总开关的漏电保护和漏电闭锁等功能；

2、显示功能：采用大功率发光二*管直观显示合闸、分闸和闭锁状态，并配有汉字液晶显示，实时显示系统电压、三相电流、分合闸情况和*缘电阻值，并具有故障记忆功能；

3、选择性漏电保护采用*序电流方向型原理，作为分支开关使用时，若支路发生漏电现角，本支路开关保护跳闸，而其它支路开关和总开关均不会跳闸；注：本开关作为分开关使用时，可以与常规型和智能性两种型号的总开关配套使用；

4、开关设备有漏电试验和过流试验按钮，可*检测馈电开关保护功能。

矿用隔爆型真空馈电开关的特点
1、该型馈电开关既可作为供电系统的总开关或分支开关，或作为矿用隔爆型移动变电站用馈电开关，也可作为大容量电动机不频繁起动作用；

2、分断能力强、分析速度快。*限分断能力达12.5KA,分断时间<0.15S(从收到漏电动作信号起到分断完毕);

3、电气原理简单,保护功能,显示功能*。

矿用隔爆型真空馈电开关的技术参数
技术特征：

额定电压：1140 / 660V

额定工作制：不间断工作制

额定电流：400A / 630A

外型尺寸/重量：910*590*910mm/400kg     970*690*950mm/500kg

*大分断能力：1140V  7.5KA  /  1140V  12.5KA

引入1J、2J，保护器外壳即可*尘、又能屏蔽。

6、箱体腔内后下部装有电源变压器、阻容吸收器；右侧右三相电*器、控制电路的熔断器和隔离开关。

7、前门内侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。

8、电源变压器侧设有660V、690V、1140V、1200V四档，用户可根据主回路电源电压进行选接。

矿用隔爆型真空馈电开关的结构
馈电开关的电气线路由主回路、控制回路和保护电路三大部分组成。

（一）主回路是通过真空断路器接通与分断。

（二）控制回路由隔离开关、电源变压器、断路器的常开常闭触点、欠压线圈和分励线圈及控制按扭等器件组成。当出现过载、短路、欠压、漏电等故障时，控制电路可发出动作信号，使主回路按规定时间动作，同时可通过发光二*管的亮灭，指示出故障的类别。

（三）保护电路。有漏电、过载、短路、欠压、过压等保护及漏电闭锁功能。

1、漏电保护

漏电保护原理详见开关电气原理图和检漏板原理图。漏电保护电路主要有直流电源、取样、比较放大、输出、KΩ表等部分组成。漏电测量回路如下：直流电源正端--三相电*器--*--大地--取样电阻R18--电源负端。这个回路的大小主要由被测漏电电阻决定。

取样信号LM324，一路经比较放大带动KΩ表，显示*缘电阻值；另一路经放大比较控制三*管，从而控制继电器的通断。     当三相*缘电阻大于120KΩ时（1140V时），比较器输出高电平，三*管导通，继电器吸合，其常开触点闭合，按下复位按扭，继电器1J吸合，其常闭触点断开，闭锁灯灭，分闸和检测灯亮，真空馈电开关允许合闸。

合闸后，当三相*缘电阻下降至漏电保护动作值时（1140V为60KΩ），继电器J释放，从而迫使1J释放，欠压线圈断电，开关跳闸。

三相*缘电阻恢复到120Kω之前，由于捡漏板中继电器J释放，切断1J电源、馈电开关不能复位，也不能合闸，从而实现漏电闭锁保护。

2、过载保护

在信号板原理图中，电流电压变换器输出的电压与负栽电流成正比，当负载电流大于*值时，电流电压变换器输出电压经分压和*，输入四运算放大器进行比较，其输出使锁存器置位，又使电平变换器输出低电压，其结果，一方面使信号板上的过载LED灯亮（见开关原理图）；另一方面电平变换器通过端子16使脱扣板原理图中的T3和T5导通，T3导通使欠压线圈断电，断路器脱扣分闸。T5导通使分励线圈通电，也使断路器分闸，从而实现了过载保护功能。

3、短路保护

当电流为额定电流的3-10倍时，在信号板原理图中，信号电压经R14瞬时加到四运算放大器上，其结果与过载保护相似，一方面使信号板上的LED3亮、开关原理图中短路指示灯亮；另一方面使欠压线圈断电、分励线圈通电，断路器脱扣分闸。     4、欠压保护

在脱扣板原理图中，电源电压经整流分压后，输入到14位二进制串行计数器，当电源电压为额定值的70%～35%之间时，计数器有一输出，经信号板原理图中端子13送至锁存器， 其结果与过载保护相似，一方面使欠压指示灯亮，另一方面使断路器脱扣分闸。

开关原理图中，W3用于调整欠压动作*。

5、过电压保护

在开关原理图中，RC为阻容吸收器，当*出现电压时，通过阻容吸收，消除过电压的危害。

矿用隔爆型真空馈电开关的原理
1、周期性检查馈电开关外壳、各隔爆面、隔爆轴、孔配合处有无划伤损坏，如有损坏应及时修理。各隔爆面的间隙应*下列要求：

门盖与壳体间隙不大于0.35mm，接线箱盖与接线箱法兰间隙不大于0.35mm，择作杆与孔的间隙不大于0.35mm，各隔爆面应保护清洁并涂*锈油漆。

2、动力电缆、控制电缆、连接安装*合要求，不用的接线孔应用橡胶密封圈、钢质堵板和压紧法兰盘密封。

3、定期检查馈电开关的按扭和旋扭是否灵活，接触*，继电器动作是否正常。

4、常见故障及维护方法
